加工中心自動換刀控製過程較為複雜，實際使用中故障率較高，因此如何盡快定位故障點，及時掌握CNC、PLC 及換刀輔助機構的運行狀態尤為重要。利用組態軟件開發自動換刀控製組態係統，可以實現該功能。作者選用北京亞控公司開發的組態王軟件，實現了對加工中心鬥笠式刀庫自動換刀動作的動態監控。

      具體方法是在電腦中安裝組態王軟件及S7-200PLC 驅動程序，用通訊線與SINMUMERIK 802D 數控係統內裝PLC ( S7-200) 建立通信連接; 開發自動換刀控製組態係統，建立控製界麵，在組態界麵中設置各個控件的屬性，使設置的控件按照自動換刀實際運行情況動作，從而實時動態監控PLC、刀庫、主軸和其他輔助換刀機構的動作及PLC 的運行狀態。具體步驟說明如下:

      1 組態王軟件與S7-200 PLC 之間的通信

      ( 1) 上位計算機與PLC 之間的硬件連接將通訊電纜的一端連接到上位計算機的串口，另一端與802D 數控係統( S7-200 PLC) 的RS-232C 接口X6 連接。通訊電纜接線方法如圖1 所示。

      ( 2) 組態王軟件及S7-200 PLC 驅動安裝及通訊參數設定

      在上位機中安裝組態王軟件及S7-200 PLC 的設備驅動程序，並正確設置通訊協議。S7-200 PLC 的通信協議主要有PPI 協議、MPI 協議、PROFIBUS 協議和自由口協議等幾種，用戶可以根據硬件實際配置進行選擇。該組態係統利用PPI 協議，以建立S7-200PLC 和組態王軟件( 上位計算機) 之間的通信。具體方法見下文。

      2 鬥笠式刀庫自動換刀係統的組態設計

      建立新組態工程的一般過程是: ( 1) 設計組態係統圖形界麵; ( 2) 定義硬件設備; ( 3) 構造數據庫( 定義變量) ; ( 4) 建立動畫連接; ( 5) 運行和調試。

      ( 1) 工程建立

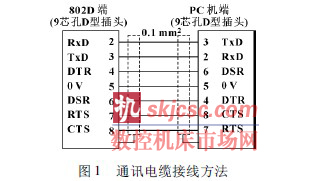

      啟動“組態王”工程管理器，選擇菜單“文件\新建工程”，單擊“下一步”，根據提示依次輸入存放新工程的路徑及新工程名稱“刀庫”，點擊“完成”後，係統提示是否將該工程作為當前工程，點擊“是”進入工程瀏覽器界麵，如圖2 所示。至此完成新工程的創建，刀庫自動換刀控製監控畫麵需在開發係統中建立。

      ( 2) 設備選擇及通信參數設置

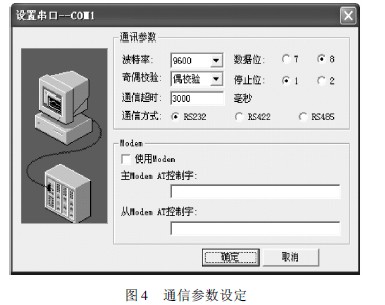

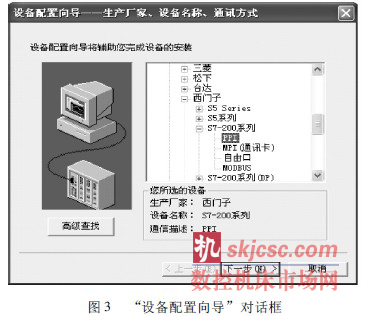

      在工程瀏覽器中，點擊左側目錄樹的“係統\設備”，雙擊“新建”圖標，出現“設備配置向導”對話框，依次選擇“PLC \ 西門子\ S7-200 係列\PPI \ 下一步”，如圖3 所示。“設備配置向導”對話框中，分別設置要安裝設備的邏輯名稱、連接的串口 “COM1”或“COM2”、指定地址“0”及出現故障時恢複時間間隔等參數。然後雙擊左側目錄樹的 “係統\ 設備\ COM1 或COM2”，對通信參數進行設置，如通訊方式、波特率、奇偶檢驗、數據位、停止位等，具體設置如圖4 所示。

      ( 3) 構造數據庫

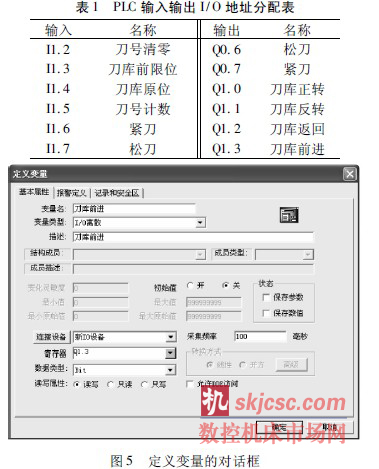

      選擇工程瀏覽器左側目錄樹“數據庫\ 數據詞典”，在工程瀏覽器右側用鼠標左鍵雙擊“新建”圖標，彈出“定義變量”對話框，根據表1 所示PLC輸入輸出I /O 地址分配表，分別對數據變量進行定義，如圖5 所示，並最終完成數據庫的構造。

      4) 監控窗口的設計及動畫連接

      選擇工程瀏覽器左側目錄樹“文件\ 畫麵”，用鼠標左鍵雙擊右側“新建”圖標，彈出“新畫麵”對話框，輸入畫麵名稱，建立新的窗口。利用開發係統中繪圖工具分別繪製圖6 所示刀庫監控畫麵窗口、圖7─9 所示PLC 監控畫麵窗口，並將窗口內生成圖形對象與數據庫的數據變量之間建立關係，當變量的值改變時，在畫麵上以圖形對象的動畫效果表示出來。具體步驟限於篇幅，不再詳細說明。

      ( 5) 運行與調試

      在組態王開發係統中選擇“文件\ 切換到View”菜單命令，進入組態王運行係統。在運行係統中選擇 “畫麵\ 打開”命令，從“打開畫麵”窗口選擇“刀庫”畫麵，即顯示出已開發完成的加工中心鬥笠式刀庫自動換刀動態監控係統畫麵。在加工中心上執行自動換刀命令，調試並監控動作執行狀態。

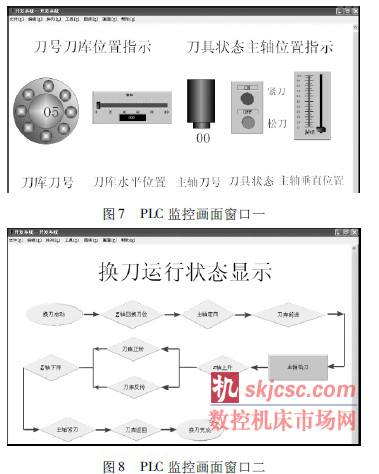

      圖6 為刀庫換刀監控界麵，可以監控刀庫選刀 ( 正轉、反轉) 、刀庫運動( 前進、返回) 、刀具狀態 ( 主軸緊刀、鬆刀) 、z 軸運動( 上升、下降) 等動作的運行。如圖7 所示，可以監控刀庫換刀位置刀號、主軸刀號、刀庫當前移動位置、刀具鬆緊狀態及主軸位置。如圖8 所示，對整個換刀過程進行監控，顯示當前換刀動作狀態，圖中為主軸緊刀工作。

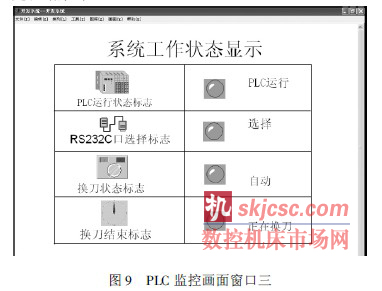

      如圖9 所示，對係統工作狀態進行監控，如PLC運行狀態、RS232C 接口是否選擇、換刀狀態及換刀是否結束等。

      3 結束語

      該鬥笠式刀庫自動換刀控製組態係統主要有以下創新點:

      利用組態軟件實現了對自動換刀動作的在線監控，生動、直觀地展現了換刀動態過程，便於技術維修人員和學生觀察自動換刀機構及PLC 的運行狀態，盡快定位故障點、排除故障，同時也為廣大職業院校快速高效地開展數控維修技術實踐教學，提供了開放、生動的實驗、實訓條件。目前已取得較好的教學效果。
