1 前言
GPJ-3型電主軸是加工小型軸承所使用的主要部件。其中電主軸的主軸是該部件的主要零件，它的加工具有一定的難度，根據此情況改進加工路線，在精磨工序采用在GM1432磨床上加工，並設計相應的修整圓弧的砂輪修整器，解決其加工問題。
2 改進前主軸加工情況

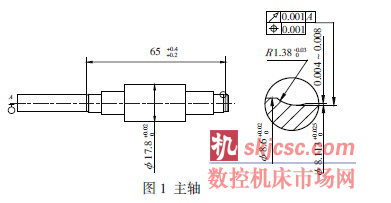

GPJ-3型電主軸的主軸如圖 1 所示，原精加工在普通磨床M1432上進行，磨圓弧R時的砂輪修整靠手持金剛筆修整形狀，用砂輪塊先打磨出磨溝道所需砂輪形狀，再用金剛筆反複進行修整，磨出試樣用溝曲率樣板核對，而且需要非常有經驗的老師傅才能修磨這樣的砂輪，軸磨成後光度也達不到要求，要用卡箍卡住軸，對頂尖在台車上帶動軸旋轉，用線繩蘸研磨膏手工研磨，既費時又費力。加工精度和幾何形狀都達不到其技術要求，加工產品經常出現廢品，加工效率也不高，形成浪費並影響生產進度。
3 改進後的加工工藝
針對上述情況，改用高精密磨床GM1432來加工該產品。由於該產品帶有軸承溝道，需一次在高精密磨床上加工完成，又由於GM1432磨床上沒有圓弧砂輪修整器，且與其它機床所用的砂輪修整器不能通用，如果設計一個能在這台機床上使用的圓弧砂輪修整器，就解決了砂輪修整問題，去掉了溝道研磨的工序，機床又能保證其加工精度，該產品精加工也就沒有問題了。
具體工藝如下。
（1）備料。
（2）車工：荒車各部留1～2mm量。
（3）熱處理：調質。
（4）車工： 兩端打中心孔， 各徑留0 . 4 5～0.55mm磨量,鑽出絲底徑，對頂尖車好。
（5）徑磨：粗磨各徑留0.4～0.5mm磨量。
（6）鉗工：攻絲保證同軸度。
（7）熱處理：淬火。
（8）車工：研好中心孔。
（9）徑磨：粗磨各徑留駐0.05～0.1mm精磨量。
（10）熱處理：在120℃油中穩定24h。
（11）精磨：磨好各處，達圖紙要求。
4 設計砂輪修整器
4.1 砂輪修整器具體要求
（1）按機床設計聯接底座，並能鎖住。
（2）砂輪修整器底座與砂輪修整架之間旋轉必須靈活且不能有間隙，以保證砂輪圓弧修整。
（3）金剛筆可根據加工圓弧大小調整，即金剛筆長度在旋轉中心可調。
（4）操作應方便，旋轉平穩，拆換方便。
4.2 設計步驟
（1）首先根據機床測出中心高，根據中心高設計砂輪修整器高度，即金剛筆所在高度高於砂輪軸中心高度0.2～0.3mm。
（2）因修整圓弧，故需在底部旋轉處加軸承，且采用過盈配合，保證旋轉精度。
（3）根據機床導軌設計底座，為防止軸向竄動，在底部用螺母鎖緊，保證旋轉時軸向間隙。

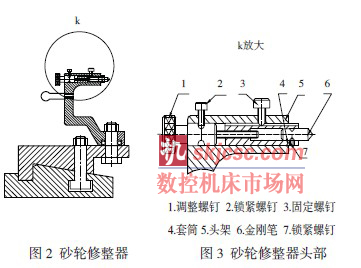

（4）根據修整砂輪圓弧大小，金剛筆長度調整在槽中竄動，如圖 3 所示，在砂輪修整架頭部圓筒裏安裝一個帶槽的套筒，其後麵帶螺紋，用螺釘調整，前麵的螺釘和槽配合保證套筒隻能軸向竄動，調整後用螺釘鎖緊。
（5）為操作方便在中間處加一旋轉手柄，方便旋轉，砂輪修整器整體圖形如圖 2、圖 3所示。
5 結束語
經過這樣改進後， GPJ-3型電主軸主軸加工基本上達到了設計要求，減少了廢品率，提高了加工效率，保證了生產進度，使用這種砂輪修整器，加工過程變得簡便易行，普通工人即可操作，也為以後在GM1432磨床上加工其他有溝道的零件提供了先決條件，而且隻要更換底座和改變砂輪修整器架的高度即可適合其他機床磨溝道使用。
