鑽削試驗鎳基合金、鈦合金廣泛應用於航天、航空、石油、汽車、儀器等行業中。和普通鋼材相比, 鎳基合金、鈦合金具有一般材料所無法比擬的性能優點, 但也給這些材料的加工帶來了困難。為此鎳基合金和鈦合金工件的深孔加工技術成為工藝設計的重要課題之一。

      1 鎳基合金和鈦合金的性能特性

      1.1 鎳基合金性能特性

      由於鎳基合金的主要成分為鎳和鉻, 另外還添加有少量其它元素: 鉬、鉭、铌、鎢等, 值得注意的是, 鉭、铌、鎢等也是用來製造硬質合金( 或高速鋼) 刀具的主要成分[2]。所以具有如下特點:( 1) 加工硬化傾向大。比如GH4169未強化處理的基體硬度約HRC37, 切削後表麵產生0.03mm 左右的硬化層, 硬度增加到HRC47 左右。加工硬化現象對刀具壽命有很大影響, 通常會產生嚴重的邊界磨損;( 2) 切削力大。未強化處理的高溫合金單位切削力在4000N/mm2 以上, 而普通合金鋼僅2500N/mm2;( 3) 材料導熱性差。切削高溫合金時產生的大量切削熱由刀具承受, 將導致切削刃產生塑性變形、粘結與擴散磨損。

      1.2 鈦合金性能特性

      鈦合金密度小( γ=4.5×103kg/m3) , 強度高( "b=900~1100MPa), 其比強度大大超過高強度鋼[2]。熱強性高, 熱穩定性好, 在300℃~500℃時強度約比鋁合金高10 倍。化學活性大, 在空氣中會與O2、N2、H2、CO、CO2 等產生強烈的化學反應, 會形成TiC。較高溫度時, 與N2 作用形成TiN 硬質表麵, 從而在零件表麵形成硬度很高的硬化層。導熱性差,其導熱係數極小, 約為45 鋼的1/5～1/7。彈性模量小, E=108GPa, 約為鋼的1/2。所以具有如下切削特點: ( 1) 彈性變形大;( 2) 切削溫度高。在相同條件下鈦合金的切削溫度高於45 鋼1 倍以上;( 3) 易形成表麵變質硬化層。

      2 深孔鑽削的設計特點

      2.1 鎳基合金鑽削設計

      ( 1) 深孔鑽削係統選用BTA 係統,屬於內排屑方式,結構簡單, 易操作[3] ;( 2) 根據工件的孔徑, 選用單刃內排屑深孔鑽頭, 其結構如圖1 所示。其特點: 導向塊和刀齒都焊接在刀體上, 鑽頭與鑽杆采用方牙螺紋連接, 連接強度較高, 製造簡單。鑽頭的切削部分主要由內刃、外刃、鑽尖、導向塊以及排屑孔組成, 刃形和切削過程與槍鑽相似。外刃上采用階梯刃分屑。刃磨後, 單刃內排屑深孔鑽的外刃前角γ0=0°, 內刃前角γ0t=15°, 以加強內刃強度, 外刃後角#0=10°, 內刃後角#0t=15°, 外緣副切削刃的副後角#0′=8°。外刃餘偏角$r1=15°, 內刃餘偏角的作用主要使中心刀刃在孔底切出反錐麵, 起定心作用, 將鑽心處切屑進行尖劈分屑, 其值為$rt=20°。采用外斜形斷屑槽結構, 易於切屑折斷;( 3) 刀片材料選取高溫合金, 通常選取YG 類和YD 類硬質合金。本方案選擇YD類硬質合金, 切削齒和導向塊均選用YD15。YD 類硬質合金抗彎強度高, 能夠抗較大的切削力, 刀具耐用度好; ( 4) 深孔鑽削工藝參數:工件轉速n=290r/min; 進給量f=0.04～0.18mm/r, 切削液選用20 號機油。鑽削過程中, 斷屑良好, 排屑順暢, 切削輕快, 一次鑽通, 表麵粗糙度Ra6.4!m, 直線度誤差小於0.1mm/全長。刀具磨損量小耐用度高。

      2.2 鈦合金鑽削設計

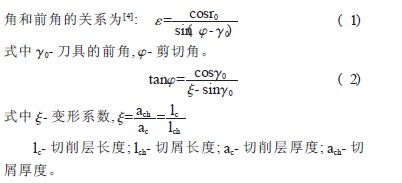

      鈦合金材料的深孔加工被公認為是加工難度較大的一種深孔加工, 其鑽削係統可以采用BTA 或DF 深孔鑽削係統, 采用內排屑錯齒深孔鑽頭。在刀具的角度上, 根據金屬切削理論, 切削過程中金屬變形的剪應變與剪切角和前角的關係為采用較小的前角( 0°～5°) , 以改善刀具的散熱條件和增強刀刃的強度。對於加工鈦合金的鑽頭, 為了克服因回彈而造成的摩擦, 可適當加大後角, 外刃後角取12°～15°,內刃後角取15°～18°。外刃副後角取5°～8°。采用內斜式斷屑槽, 斷屑槽底圓弧半徑較大, 這樣有利於斷屑。在刀片及導向塊材料上, 加工鈦合金材料時, 均選用YG 類硬質合金( 如YG8) , 避免采用YT 類硬質合金時與鈦合金產生親合作用, 以提高刀具的耐磨性。導向塊的滯後量適當加大,取2～3mm, 這樣可克服由於鈦合金材料的回彈和外齒刀尖的磨損而造成導向塊超前切削的可能性, 減小軸向力。為減少刀具磨損, 一般不采用較高的切削速度, 通常取30～50m/min。而進給量在0.06～0.25mm/r 範圍內進行試驗,以確定合理的切削用量。切削液為機械油加極壓添加劑。

      3 鑽削試驗分析

      3.1 鎳基合金試驗分析

      工件材料為!48×750mm 的鎳基合金棒料, 孔徑為!8mm, 因為孔比較小, 所以進給量在0.08~0.12mm/r, 可得到光亮的C 形切屑和螺旋卷屑( 圖2 所示) 。而過小的進給量, 易形成連續的長卷硬屑( 材料強度好) , 會造成堵屑現象。當進給量增大到0.15mm/r 以上時, 切削過程不穩定, 振動加劇。孔徑尺寸穩定, 變化量較小, 精度可達IT9- 10, 表麵質量理想, 粗糙度可達Ra2.5~6.3!m。

      3.2 鈦合金試驗分析

      工件為!60×1200mm 鍛造鈦合金材料( TC4) , 鑽孔直徑為24mm。對於鈦合金材料, 由於其強度高和易於產生硬化層等特點, 為減少刀具磨損, 一般不采用較高的切削速度, 通常取30~50m/min。而進給量在0.12~0.16mm/r可以得到光亮的C 狀切屑和螺旋卷狀切屑( 圖3 所示) ,切削過程平穩, 且刀具具有較高的耐用度。當進給量減少時, 出現長屑並會造成堵屑現象。當進給量增大到0.2mm/r以上時, 切屑開始變硬, 出現長條形的擠壓狀硬屑, 切削振動增加, 刀具磨損加劇, 並最終導致出現打刀現象。

      4 結語

      試驗證明, 鎳基合金和鈦合金等難加工材料, 在采用合理的鑽削係統、適當的刀具和鑽削工藝參數的條件下鑽削穩定, 出屑順暢, 且刀具的耐用度高, 還具有較高的生產效率。
