曲軸加工技術走向高效複合化

2013-1-7 來源：作者：山東濱州海得曲軸有限責任公司李海國

進入21 世紀以後，發動機曲軸在製造工藝、刀具等方麵都發生了巨大的變化，與以前加工工藝有很多不同。領導了近半個世紀的多刀車削工藝和手動磨削工藝，由於加工精度低和柔性差等原因，將逐步退出曆史舞台。高效複合加工技術及裝備迅速進入汽車及零部件製造業，曲軸的高效複合加工技術在行業內已有相當程度的應用，這都將代表這一行業的未來發展趨勢。

曲軸加工技術現狀

國內舊式曲軸生產線多由普通機床和專用機床組成，生產效率和自動化程度相對較低。粗加工設備一般采用多刀車床車削曲軸主軸頸及連杆軸頸，工序質量穩定性差，容易產生較大的加工應力，難以達到合理的加工餘量。精加工多采用普通曲軸磨床粗磨－半精磨－精磨－拋光，通常靠手動操作，加工質量不穩定，尺寸一致性差。老式生產線一個主要的特點就是普通設備太多，按加工球墨鑄鐵曲軸來算，一條生產線35～ 40 台設備。筆者曾考察過南方一條鍛鋼曲軸生產線，粗加工采用普通外銑加工主軸頸和連杆頸，然後數控精車主軸頸和連杆軸頸，再經過多道工序的磨削方式轉入精加工工序。生產線設備更是多達60 多台，產品周轉線長，場地占用麵積大，生產效率完全是靠多台設備分解工序和餘量來提高的。然而當今的發動機曲軸製造業麵臨著以下問題：

（ 1）多品種、小批量生產。

（ 2）交貨期大大縮短。

（ 3）降低生產成本。

（ 4）難切削材料的出現使加工難度明顯增加，加工中提出了許多需要解決的課題，如硬切削。

（ 5）為保護環境，要求少用或不用切削液，即實現幹式切削或準幹式切削。

正是基於以上出現的新情況，在進入21 世紀以來，高效複合加工技術及裝備汽車製造業得到了迅速的應用，生產效率得到了很大的提高，發動機曲軸生產線生產設備數量才得以減少，筆者曾在一條轎車發動機曲軸生產線看到，全線僅有13 台設備左右，產品周轉線短，加工效率高，易於質量管理。

曲軸高效加工技術的進展

2 0 世紀8 0 年代後期，德國B O E H R I N G E R 公司和H E L L E R 公司相繼開發出了完善的曲軸車- 車拉機床，該加工工藝是將曲軸車削工藝與曲軸車拉工藝完美結合，生產效率高，加工精度好，柔性強，自動化程度高，換刀時間短，特別適合有沉割槽曲軸的加工，加工後曲軸可直接進行精磨，省去粗磨工序。因此，曲軸車－車拉加工工藝是目前國際上曲軸粗加工中流行的加工工藝之一。

20世紀90年代中期國外又研發出來新型的C N C 高速曲軸外銑機床，使曲軸粗加工工藝又上了一個新台階， CNC 曲軸內銑與CNC 高速曲軸外銑對比，內銑存在以下缺點：

不容易對刀、切削速度較低（通常不大於160m/min）、非切削時間較長、機床投資較多、工序循環時間較長。而CNC 高速曲軸外銑有以下優點：切削速度高（可高達350m/min）、切削時間較短、工序循環時間較短、切削力較小、工件溫升較低、刀具壽命高、換刀次數少、加工精度更高、柔性更好。因此，CNC 高速曲軸外銑將是曲軸粗加工的發展方向。

筆者在江蘇南亞自動車有限公司菲亞特轎車曲軸生產線見到德國B O E H R I N G E R 公司兩台設備加工狀況，一台為數控曲軸車－車拉機床，另外一台為C N C 高速曲軸外銑，切身體驗了一次“ 削鐵如泥”的感覺。據專家介紹，曲軸車－車拉機床特別適合於軸頸有沉割槽、平衡塊側麵不用加工曲軸，而高速外銑則不能加工軸向有沉割槽的曲軸。下麵簡要介紹一下VDF 315 OM － 4高速隨動外銑床的加工性能：該機床是德國B O E H R I N G E R 公司專為汽車發動機曲軸設計製造的柔性數控銑床，該設備應用工件回轉和銑刀進給伺服連動控製技術，可以一次裝夾不改變曲軸回轉中心隨動跟蹤銑削曲軸的連杆軸頸。VDF 315O M － 4 高速隨動外銑采用複合材料一體化結構床身，工件兩端電子同步旋轉驅動，具有幹式切削、加工精度高、切削效率高等特點；使用SIEMENS 840D CNC 控製係統，設備操作說明書在人機界麵上，通過輸入零件的基本參數即可自動生成加工程序，可以加工長度450 ～700mm、回轉直徑在380mm 以內的各種曲軸，連杆軸頸直徑誤差為± 0.02mm。

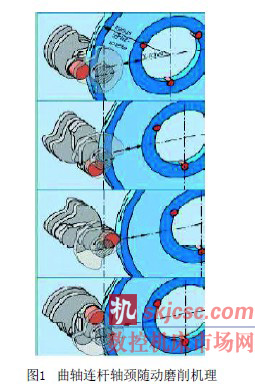

由此可以看出，曲軸粗加工比較流行的工藝是：主軸頸采用車拉工藝和高速外銑，連杆軸頸采用高速外銑，而且趨於高速隨動外銑，全部采用幹式切削。由於國外此類設備價格昂貴，產品加工成本很高，國內一些機床生產廠家相繼開發出了數控曲軸車床、數控高速曲軸銑床，數控曲軸車拉機床等專用機床。曲軸精加工采用國內數控磨床磨削已相當普遍，產品加工精度已有相當程度的提高。為滿足曲軸日益提高的加工要求，對曲軸磨床也提出了很高的要求。現代曲軸磨床除了要有很高的靜態、動態剛度和很高的加工精度外，還要求有很高的磨削效率和更高的柔性。近年來，更要求曲軸磨床具有穩定的加工精度，為此，對曲軸磨床的工序能力係數規定了Cp ≥ 1.67，這意味著要求曲軸磨床的實際加工公差要比曲軸給定的公差小一半。隨著現代驅動和控製技術、測量控製、CBN（立方氮化硼）砂輪和先進的機床部件的應用，為曲軸磨床的高精度、高效磨削加工創造了條件。一種稱之為連杆軸頸隨動磨削工藝（如圖1所示）正是體現了這些新技術綜合應用的具體成果。而這種隨動磨削工藝可顯著地提高曲軸連杆軸頸的磨削效率、加工精度和加工柔性。在對連杆軸頸進行隨動磨削時，曲軸以主軸頸為軸線進行旋轉，並在一次裝夾下磨削所有連杆軸頸。在磨削過程中，磨頭實現往複擺動進給，跟蹤著偏心回轉的連杆軸頸進行磨削加工。實現隨動磨削，X 軸除了必須具有高的動態性能外，還必須具有足夠的跟蹤精度，以確保連杆軸頸所要求的形狀公差。CBN 砂輪的應用是實現連杆軸頸隨動磨削的重要條件。由於C B N 砂輪耐磨性高，在磨削過程中砂輪的直徑幾乎是不變的，一次修整可磨削600～ 800 條曲軸。CBN 砂輪可以采用很高的磨削速度，在曲軸磨床上一般可采用高達120～ 140m/s的磨削速度，有的甚至可更高些，磨削效率很高。

曲軸複合加工技術應用狀況

提到複合加工技術，就不得不提到複合加工機床，複合加工機床的定義也是隨時代變化的。過去將加工中心稱為複合加工機床，但因工具交換加工的品種受到限製，而且也走不出切削加工的領域，現在已經不再將一般的加工中心稱為複合加工機床了。複合機床應具有工序集成功能，多種加工集成功能。從製造業所處的環境看，複合加工機床將一直是重點開發的機床產品之一，功能不斷擴大，會向著“ 一台機床成為一個小工廠”的方向邁進。

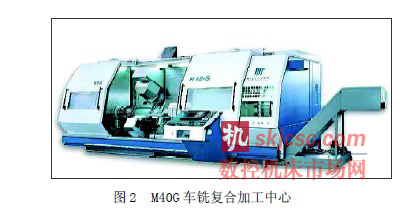

曲軸製造業複合加工技術也有了一定程度的應用，奧地利WFL 公司生產的臥式車銑複合加工中心具有一定的代表性。WFL 公司提出了“ 一次裝夾，完全加工” 的概念。如圖2 所示的M40G 是該係列的一種。該車銑中心集成了雙主軸車削中心、五軸加工中心、深孔鏜、銑、鑽和三坐標功能於一身，在一台具有雙主軸的車銑複合加工中心上可以對曲軸進行完全加工，加工後的曲軸可直接轉入精加工工序。目前國內也推出了類似的複合機床，在 CIMT2005 上，沈陽數控機床有限責任公司展出的CKZ80 － 5 車銑加工中心就是一台複合機床。該機床代表了我國同類機床的最高水平。該機床五軸中X、Y、Z、B 軸采用直線光柵尺或圓度光柵尺檢測，可實現閉環控製。該加工中心備有48～ 96工位刀庫可實現自動換刀，一次裝夾可進行車、銑、鑽、鏜、攻螺紋等的加工。

在曲軸精加工方麵，也出現了工序集成的CBN 數控磨床，即一次裝夾磨削全部曲軸主軸頸和連杆軸頸，此類磨床一般配雙砂輪頭架。日本TOYADA工機、德國勇克（ J U N K E R）、德國N A X O S 等生產的此類數控磨床是比較成熟的設備。這裏簡要介紹一下日本T O Y A D A 工機開發生產的G F 7 0 M － T 曲軸磨床的性能：該機床是為了滿足多品種、低成本、高精度、大批量生產需要而設計的數控曲軸磨床。應用工件回轉和砂輪進給伺服聯動控製技術，可以一次裝夾而不改變曲軸回轉中心即可完成所有軸頸的磨削，包括隨動跟蹤磨削連杆軸頸；采用靜壓主軸、靜壓導軌、靜壓進給絲杠（砂輪頭架）和線性光柵閉環控製，使用T O Y A D A 工機生產的G C 5 0 C N C 控製係統，磨削軸頸圓度精度可達到0.002mm；采用CBN 砂輪，砂輪線速度高達120m/s，配雙砂輪頭架，磨削效率極高。

高效刀具材料多樣化

切削刀具性能的提高為高效高速加工發展提供了可能性，除了高速鋼、硬質合金以外，超硬材料的發展起到了重要的作用。P C D、PCBN 為難加工材料的切削、幹切削、硬切削等的加工創造了條件。

為適應曲軸加工高速化、高效率、幹式切削的需求，目前大量采用塗層刀具，塗層的材料從TiN 發展為A12O3、TiC、ZrO2、等，根據加工的要求，為提高耐高溫的性能，又發展了TiCN、TiAlN、TiSiN、CrSiN 等。現在PVD (物理氣相沉積)、CVD(化學氣相沉積)技術不斷推陳出新，由單層發展成多層、千層、複合塗層，現在又發展成納米塗層，如圖3 所示的曲軸高速外銑刀使用的就是塗層刀具；深油孔的加工采用槍鑽加工代替普通加長高速鋼鑽頭，鑽孔和攻螺紋用硬質合金材料來代替過去的高速鋼材料。

目前曲軸的精加工也漸漸開始使用C B N 砂輪加工，C B N 砂輪價格昂貴，但由於加工效率和耐用度高，分攤到每個工件上的刀具費用反而比采用價格低廉的普通砂輪的要低，據德國NAXOS 磨床廠的資料，采用C B N 砂輪加工時間通常可縮短50%，而加工費用可節約50% 以上。
