曲軸類零件作為各種發動機的關鍵零件, 對發動機整機性能發揮有較大影響。根據設計要求,除滿足較高的製造精度外, 其表麵質量及表麵完整性也很重要。目前國內曲軸類零件表麵光整加工( 包括引進國外的生產線) 大多采用滾壓圓角、手工去油孔毛刺、砂帶拋光和絨布拋光4 道工序,其生產率和表麵綜合質量均（jun1）難以達到理想要求。近年來, 我們研究開發了旋流式滾磨光整加工設備[ 1, 2] ( 加工時, 回轉的工件豎直插入裝有磨塊並自身回轉的滾筒中) , 成功地解決了精密軸類零件的單工序光整加工難題, 它不僅對零件上的機加工表麵進行了光整加工, 滿足表麵綜合質量要求,同時對未加工的鑄造、鍛造表麵也進行了加工, 有效提高了零件的清潔度。1995 年被國家科委列為國家級重點科技成果推廣項目。推廣應用過程中,尤其對曲軸類零件進行光整加工時, 根據用戶反饋, 我們認為該設備主要存在2 方麵問題: 立式加工不適合軸類零件加工生產線要求; 加工時軸類零件插入滾筒的深度變化, 導致加工的不一致性。針對上述問題, 我們提出一種臥式曲軸類零件滾磨光整加工的工藝方案, 並根據該方案設計試製了設備, 試驗表明, 該工藝是曲軸類零件提高表麵質量和改善使用性能的理想工藝。

      1　臥式滾磨加工原理及運動分析

      1. 1　加工原理

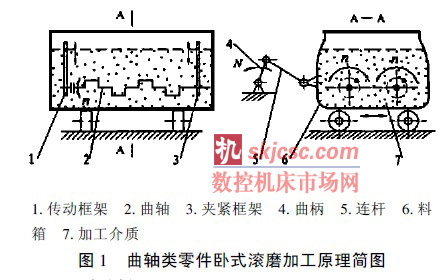

      曲軸2 被傳動框架1 和夾緊框架3 水平支撐並可做正反回轉運動( 轉速為n) , 在曲柄4 主回轉運動( 轉速為N ) 下, 通過連杆5 帶動裝有加工介質 ( 磨塊和加工液) 7 的料箱6 作往複運動。加工時,磨塊與曲軸表麵產生一定的相對運動速度v。考慮磨塊質量的存在, 加工過程的某一瞬時, 磨塊對工件表麵產生一定的作用力F, 在力和相對運動的作用下, 遊離磨塊對工件表麵會產生一定的碰撞、滾壓( 擠壓) 、滑擦和刻劃的微量磨削作用[ 2, 3] ,從而實現曲軸表麵的光整加工, 提高其表麵質量,改善表麵物理力學性能。從前述分析可見, 該工藝實現物料加工的根本原因是磨塊與曲軸表麵間相對複雜的運動條件。

      1. 2　運動分析

      1. 2. 1　曲軸連杆軸頸表麵任意點運動軌跡方程的建立

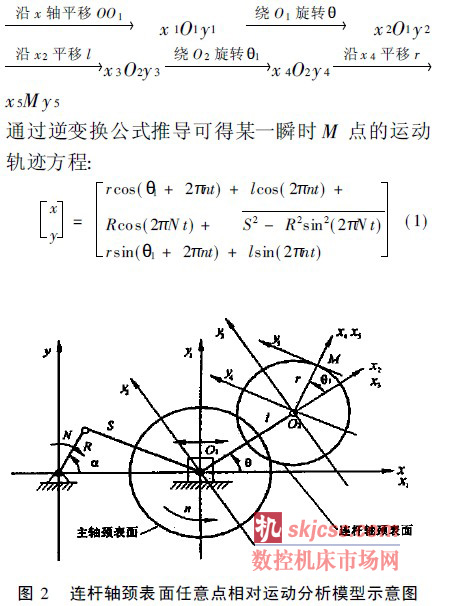

      根據圖1 考慮相對運動保持不變的特性及要求, 假設料箱靜止, 可以建立圖2 所示的連杆軸頸表麵任意點相對運動分析的模型示意圖。圖中O為曲柄回轉中心, O1 為曲軸回轉中心( 主軸頸中心) , O2 為連杆軸頸中心, R 為曲柄長度, S 為連杆長度, l 為主軸頸中心和連杆軸頸中心的距離, r為連杆軸頸的半徑, N 為曲柄回轉轉速, n 為曲軸回轉轉速。

      加工狀態的某一瞬時對連杆軸頸表麵任意點建立如圖2 所示的幾何變換坐標係, 其變換過程為xOy

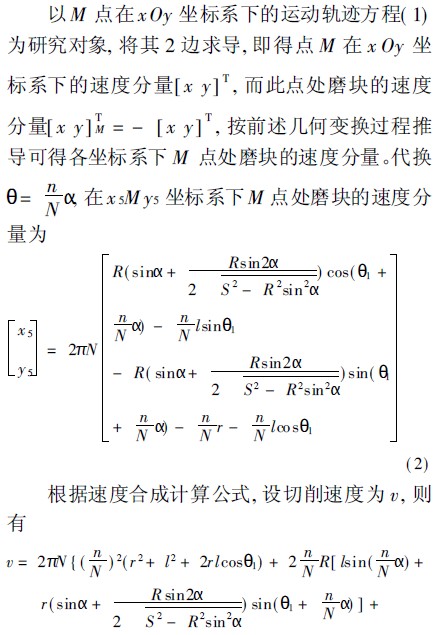

         1. 2. 2　各坐標係下M 點處磨塊的速度分量及合成的切削速度

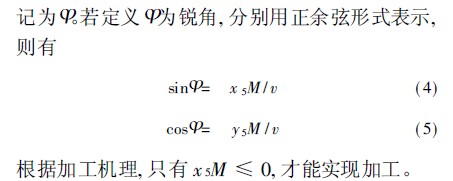

      2. 3　連杆軸頸表麵任意點處的切削角

      為更好地描述工件上某一點的被加工性, 隻考慮切削速度v 的值是不夠的, 還應考慮切削速度v 相對於特定加工表麵的方向。定義磨塊對連杆軸頸表麵任意點M 的切削速度v 方向與連杆軸頸外圓上過M 點的切線( y 5 軸) 的夾角為切削角

      2　影響加工效果的主要因素分析

      當被加工曲軸和加工要求確定後, 影響臥式滾磨光整加工效果的因素主要為設備、介質和工藝過程。具體為設備運動參數( N、n / N ) 、設備幾何參數( R、S 及料箱結構尺寸) 、介質特性( 磨塊材質、形狀、大小、硬度等, 液體介質的種類等) 、介質裝入量、加工時間、加工深度等。

      2. 1　設備運動參數

      由式( 3) ～ 式( 5) 根據設定參數利用計算機輔助繪製的曲線分析可知:

      ( 1) 在其它條件一定的情況下, N 值的大小不影響切削角U, 體現加工強弱關鍵在切削速度T。隨N 值增大, 切削速度增大。設備設計可以不考慮N 的方向性。

      ( 2) n/ N = 0 時, 切削速度v 隨A變化而變化,同時隨變化切削角也變化, 導致連杆軸頸會出現偏磨。在可加工 範圍內, v 的平均值隨n/ N變化不大, 即n/ N 對加工影響較小, 即在N 一定的情況下, n 值對加工影響較小。考慮加工均勻性, 設備設計應考慮n 值的正負交替循環, 且n/ N  不宜為整數值。

      ( 3) 在可加工範圍內, v 的平均值隨l 值增大而增大, 具體會反映在連杆軸頸表層去除厚度平均大於主軸頸去除厚度, 對於給定曲軸其l值是一定的, 可以通過降低n 值來解決。

      2. 2　設備幾何參數

      R、S 對可加工 範圍內v 的平均值及的影響均（jun1）不明顯, 設備設計時主要考慮結構關係的實現。

      料箱結構及尺寸確定, 除考慮被加工曲軸的長度、曲柄長度、曲軸回轉範圍等幾何參數外, 還應考慮曲軸在裝有介質的料箱內的運動情況, 使介質的動能盡可能少損失, 而且無介質死區。料箱設計結構形式見圖1。

      2. 3　介質特性及介質裝入量

      對精磨後的曲軸進行滾磨光整加工, 屬精加工工序, 所選磨塊應為白剛玉材質圓球形狀, 其大小選擇受曲軸外表麵結構圓角大小的限製。磨塊裝入量應在料箱運動時不濺出的情況下盡量多。一般應滿足加工時表層介質無明顯波動。液體介質除適量適用於黑色金屬材質的磨劑外, 還應加入一定量的自來水, 其總量以剛好淹沒磨塊為宜。

      2. 4　加工時間及加工深度

      隨加工時間的延長, 曲軸外表麵去除厚度不斷增大, 而其表麵粗糙度Ra 值不斷減小。同時隨加工時間的延長, 連杆軸頸的偏磨情況明顯增大,根據試驗, 加工時間不宜超過15min。曲軸在料箱中介質裏的深度稱為加工深度。隨加工深度的增大, 曲軸外表去除厚度增大, 加工質量及效率均明顯提高。

      3　實例

      對LL480Q B 型發動機曲軸在臥式滾磨加工設備( N = 49. 6r/ min, ûn/ N û= 3. 2, R = 40mm, S= 310mm, 料箱尺寸為1160 mm×920 mm×600mm) 上進行滾磨工藝試驗, 所用磨塊為白剛玉材質<3 和<5 球按1∶1 混合。液體介質為LC—10型, 磨塊在料箱中的裝入深度為430mm, 曲軸加工深度為280mm。滾磨加工前後表麵完整性指標對比見表1。經生產廠家全麵檢測, 在不破壞各處加工精度的情況下, 滾磨5min 即滿足加工要求。
