1概述

      隨著數控技術的發展, 螺紋加工從攻絲向銑螺紋方向發展。銑螺紋有著攻絲不可比擬的優點: 螺紋精度和表麵粗糙度明顯優於攻絲; 加工範圍廣,一把刀可以加工不同規格的螺紋, 節省了昂貴的專用刀具費用; 良好的排屑條件等。目前, 由於數控機床不附帶銑削錐螺紋的程序, 且銑削錐螺紋各路徑段的空間位置和進給速度控製的計算複雜, 從而限製了錐螺紋銑削工藝方法的應用。本文對內錐螺紋銑削路徑和各路徑的速度進行了詳細分析, 為精煉程序及編製內銑削錐螺紋子程序提供了依據。

      2 錐螺紋的切削路徑分析

      銑錐螺紋有以下兩種切削路徑:

      ( 1) 從螺紋頂部向螺紋底部。此方式適用於排屑條件好的通孔, 其切削路徑是快速定位到螺紋孔中心; 快進到安全距離加1/4 空間切入圓弧高度; 工進到1/4 空間切入圓弧起點; 沿切入圓弧工進到螺紋頂部大徑; 沿錐螺旋線加工到孔深; 沿1/4 空間切入圓弧切出; 快退到孔中心; 返回到返回平麵。

      ( 2) 從螺紋底部向螺紋頂部。此方式適用於盲孔, 其切削路徑是快速定位到螺紋孔中心; 快進到小端1/4 空間切入圓弧起始深度; 工進到底部1/4 空間切入圓弧起點; 沿切入圓弧工進到錐螺紋的底部大徑; 沿錐螺旋線加工到安全距離; 沿1/4 空間切入圓弧切出; 快退到孔中心; 返回到返回平麵。其中, 由於頂部和底部螺紋大徑、1/4 空間切入切出圓弧段和錐螺旋線路徑段較複雜而需要分析。

      2.1 頂部和底部螺紋大徑的確定

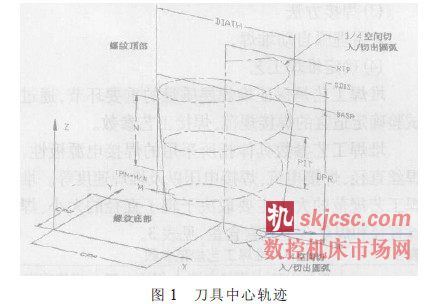

      刀具中心軌跡見圖1。在加工錐螺紋時, 已知下列參數: 基麵上的螺紋大徑DIATH( 半徑RAD) 、基麵絕對坐標BASP、螺距PIT、楔度TPM、安全距離SDIS( 工進開始到基麵的距離) 、螺紋深度的絕對坐標DP( 或相對基麵的距離DPR) 。由於SDIS 到DP的距離不一定是螺距PIT 的整數倍, 所以要先取整, 從而得到取整後的安全距離, 其參數關係如下:

      SDIS=SDIS+’[TRUNC(BASP+SDIS- DP) /PIT]+1+×PIT- ABS(BASP+SDIS- DP)

      式中:

      TRUNC—取整函數;

      ABS—取絕對值函數。

      這樣, 頂部切入切出點的螺紋大徑為:

      RADB=RAD+TPM×ABS(SDIS)

      底部切入切出點的螺紋大徑為:

      RADS=RAD- TPM×ABS(BASP- DP)

      2.2 1/4 空間切向切入切出圓弧的確定在切入工件時, 若采用垂直切入方式不但切削力陡升, 而且會在切削表麵遺留刀痕, 影響工件表麵粗糙度; 采用圓弧切向切入切出工件會很好地解決這個問題。采用1/4 空間切向切入切出圓弧, 所需要確定的是刀具中心沿空間圓弧運動的起點和終點的X、Y、Z 坐標, 以及圓弧半徑。

      按下列參數關係可得到頂部和底部刀具中心的切入切出空間圓弧的參數關係。頂部切入切出空間圓弧:

      圓弧半徑                  HRDB=(RADB-WR) / 2

      圓弧起點和終點的高度差

                           HH4B=PIT/4×(WR+HRDB) /RADB

      圓弧起點坐標                          X=CPA+RADB-WR- HRDB

                Y=CPO+HRDB

                Z=BASP+SDIS+HH4B

      圓弧終點坐標                             X=CPA+RADB-WR

       Y=CPOB

      Z=BASP+SDIS

      底部切入切出空間圓弧:

      圓弧半徑                                 RDS=(RADS-WR) /2

      圓弧起點和終點的高度差

                                            HH4S=PIT/4×(WR+HRDS) /RADS

      圓弧起點坐標                        X=CPA+RADS-WR- HRDS

                                              Y=CPO+HRDS

 Z=DP- PIT/4×(WR+HRDS) /RADS

      圓弧終點坐標                          X=CPA+RADS-WR

             Y=CPO Z=DP

      2.3 錐螺旋線路徑段

      由於數控係統中不提供錐螺旋線的插補指令,因此錐螺旋線路徑段隻能由長度很小的直線或者圓弧來逼近。而在同等長度條件下, 直線逼近的誤差較圓弧逼近的誤差大。如果在同等條件下達到工件的精度要求, 直線逼近所需的直線段就會很多,在機床控製係統計算速度受限製的情況下, 機床運動有時會發生抖動。在此介紹的是采用空間圓弧逼近錐螺旋線的方法。

      在SINUMERIK 840D 中, 關於圓弧運動有一個指令叫中間點圓弧。它隻需指明圓弧終點及起點與終點之間的一個中間點, 而不需要通過I、J、K 等參數指明圓弧的圓心位置, 並且該指令可以實現空間圓弧運動。

      隨著刀具中心沿螺旋線運動, 刀具沿圓周經過一定的角度INIA。此時, 刀具中心距螺孔中心的距離RB、刀具中心點的空間坐標X、Y、Z 均在變化, 其參數關係為:

      ( 1) 從螺紋頂部向螺紋底部

      RB=RADB-WR- ABS(PIT/360×INIA×TPM)

      X=CPA+RB×COS(INIA)

      Y=CPO+RB×SIN(INIA)

      Z=BASP+SDIS- ABS(PIT/360×INIA)

      ( 2) 從螺紋底部向螺紋頂部

      RS=RADS-WR+ABS(PIT/360×INIA×TPM)

      X=CPA+RS×COS(INIA)

      Y=CPO+RS×SIN(INIA)

      Z=DP+ABS(PIT/360×INIA)

      這樣, 每取兩個點就可完成一個CIP 空間圓弧。采用CIP 空間圓弧比直線更能提高逼近的精度, 有效地提高了螺紋的精度和質量。

      3 切削速度控製

      由於刀具中心軌跡的曲率半徑在不斷地變化,為保持刀具切削刃部的切削速度( FFR) 恒定, 刀具中心的進給速度應該隨之變化, 其參數關係為:

       式中:

      Ftc—刀具切削刃部的進給速度;

      Rtc—刀具中心軌跡的曲率半徑; WR—刀具半徑;

      FFR—給定的進給速度。

      4 程序設計參考的因素

      設計程序時要考慮以下因素:

       ( 1) 程序的通用性。可將程序設計成可傳遞參數的通用子程序, 這樣, 可以像調用標準循環一樣調用;

      ( 2) 程序應根據給定參數及上述參數關係自行求解螺紋頂部和底部大徑、各定位空間點、空間切向切入切出圓弧的定位尺寸、各路徑段的進給速度、根據給定參數可選擇從裏向外或從外向裏銑削;

      ( 3) 角度INIA 的處理。順時針銑削時INIA 是負向增加, 即INIA=INIA- 角度增量; 逆時針銑削時INIA是正向增大, 即INIA=INIA+角度增量。

      5 結論
