0前言

      加工仿真是利用計算機仿真技術對機械加工的加工環境和加工過程進行3D模擬。通過加工仿真,可在計算機內形象、直觀地模擬機械加工的全過程,在不消耗實際材料、不使用真實機床設備的情況下,有效地檢驗和分析零件的可加工性及加工工藝的合理性。

      在汽輪機大葉片生產加工前,通過對汽輪機大葉片數控加工程序進行加工仿真,可以減少材料浪費、延長機床和刀具壽命、提高數控加工程序的可靠性和檢驗過程的安全性,有效防止過切、幹涉現象的發生,提高企業的信息化水平,縮短產品設計、製造周期,降低生產成本,提高產品質量,提高企業的市場競爭力。

      VERICUT軟件是美國CGTech公司開發的基於Windows及UNIX係統,集數控加工仿真、幹涉校驗、工時工況分析、代碼優化等多種功能於一體的軟件。該係統可以以虛擬現實的方式建立數控機床、刀具、夾具和毛坯模型,在刀位數據或NC代碼的驅動下模仿金屬切削加工中走刀軌跡和材料被切除的過程,使用戶以直觀的方式對工藝規劃的合理性進行評估,對是否存在幹涉進行校驗,並優化走刀軌跡和NC代碼。本文研究並應用VERICUT仿真軟件實現汽輪機大葉片四坐標數控加工仿真。

      1汽輪機大葉片的結構特點

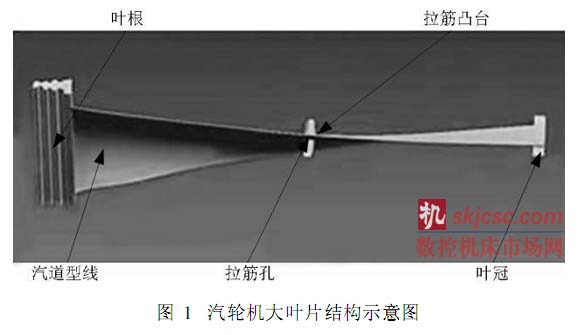

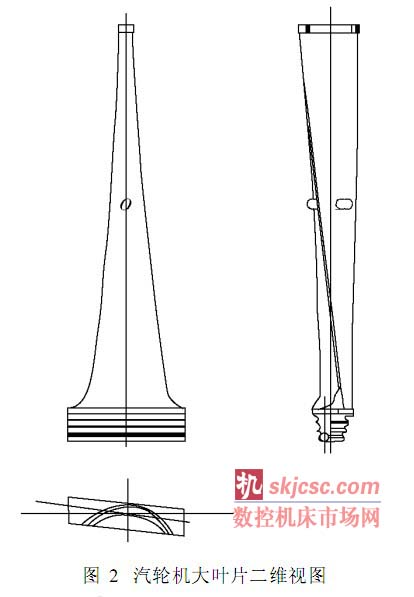

      葉片是汽輪機的心髒,它在高溫、高壓、高速等複雜條件下工作,其空氣動力性能、加工幾何性能、表麵粗糙度、安裝間隙及運行工況等因素影響汽輪機的效率、出力;其結構設計、振動強度及運行方式則對機組的安全可靠性起決定性的影響。為了保證汽輪機的效率和葉片在使用中的安全性,葉片的材料都較為特殊,如材料中含N、iV、N等成分,硬度在360HB以上,加工性較差,同時葉片汽道部分是一個光滑的空間曲麵,精度要求高,加工難度大。特別是大型汽輪機末級葉片(如1000mm以上動葉片),其結構更為複雜,葉身長、型麵薄而扭曲,葉型扭轉接近90角,葉身中部有空間凸台。汽輪機大葉片結構示意圖如圖1所示。

      2.3.3添加機床模型

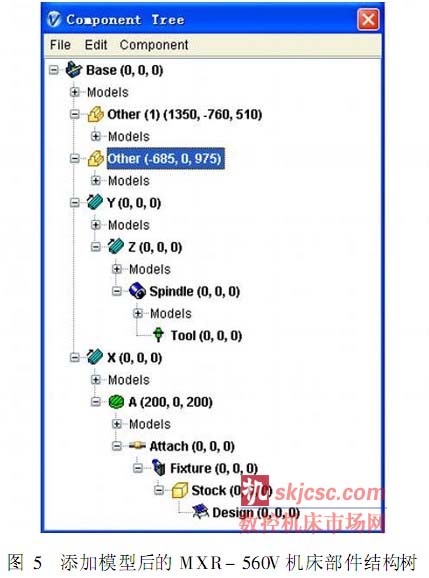

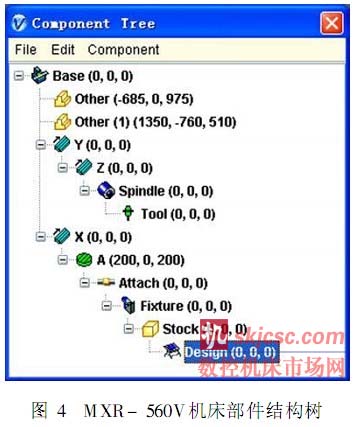

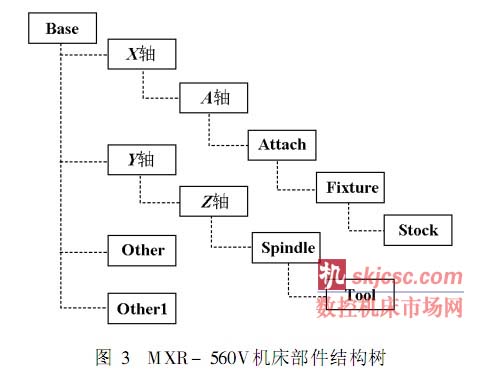

      在建立如圖3所示的機床部件結構樹後,在VERICUT軟件中可加載該機床,即可調用該機床進行仿真。但是,隻有部件結構樹的機床在仿真視圖中無法顯示,不過這並不妨礙加工仿真的進行。在加工仿真過程中,如顯示機床,則需要為機床添加模型。VERICUT軟件支持在Componenttree(部件樹)中直接構建圓柱體、圓台和立方體3種模型;其它形狀的模型可以應用AutoCAD軟件進行三維造型,然後導出為 stl後綴的文件,再由VERICUT軟件讀取建模。新添加的模型默認出現在該部件坐標係原點處,通過旋轉、移動、裝配等方式將其布置在適當的位置上。添加模型後的機床部件結構樹如圖5所示。

       2.3.4機床初始位置的設置

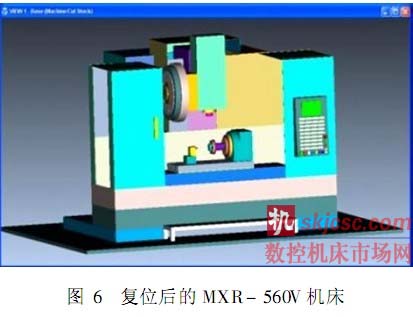

      由於主軸(Spindle)和刀具(Tool)的部件坐標係原點都在(0,0,0)處,工作台X軸的模型原點也設置在(0,0,0)處。這樣處理之後,添加模型後的機床主軸與工作台是接觸的,需要通過設置機床初始位置的方式將機床調整到正確的初始位置。設置機床初始位置後,機床不會立刻回到初始位置。載入控製係統文件後,複位機床,機床回到初始位置(Z軸在最大行程處),如圖6所示。

       2.4回轉工作台和夾具體模型的建立

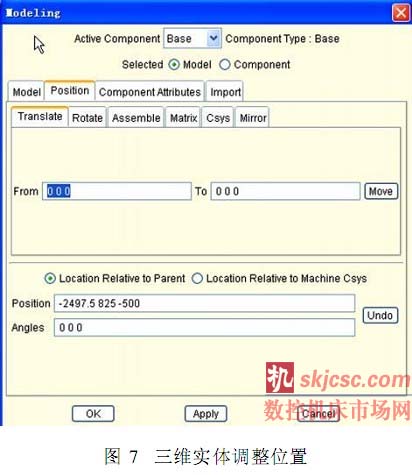

      在VERICUT中建立實體模型有兩種方式,一是利用VERICUT本身的實體建模工具,做出圓柱、圓錐、長方體等,然後進行組合裝配,做出所需的三維實體;另一種是在AutoCAD或UG、Pro/E等三維實體造型軟件中做出實體模型,然後生成stl文件,導入VERICUT中。一般說來,夾具體、轉台、毛坯模型的結構比較複雜,各部件較多,利用第一種方法比較複雜,較浪費時間,一般都是利用第二種方法,首先分析零件裝配圖,做出三維實體圖,生成VERICUT可以讀取的stl文件,然後讀入到VERICUT中,再分別由Translat,Rotate,Assemle等幾個模塊,裝置好三維實體的位置。三維實體調整如圖7所示。

       2.5配置機床控製係統

      數控文件包含許多條件,通常通過用戶化定製來滿足不同控製係統需要,例如:不同的數據格式,未加解釋的執行數控功能的特殊字符,通過特殊G代碼和值來執行不同的運動,設置不支持的G代碼等。為更加方便快捷地配置數控係統,一般從一個熟悉的數控係統開始配置,推薦加載一個通用的盡可能接近要配置的數控係統的控製係統文件,並且沒有不相關的工作數據。

      創建一個新的項目文件,加載數控加工程序,加載通用機床控製文件,瀏覽數控程序內容。瀏覽程序中解釋語句描述就是要調整控製係統配置的內容,F、X、Y和Z值小數點後的格式要分別配置。

      對於封閉作業的機床,需要對機床的開關門命令進行配置。首先聲明關閉/開啟門的命令變量,然後定義命令變量對應的動作即動作對象和動作目標,最後通過手動命令進行測試。

      2.6汽輪機大葉片四坐標的加工仿真結果

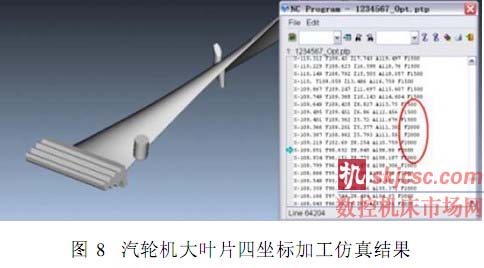

      將汽輪機大葉片三維實體模型導入VERICUT中,利用先前建立的刀具、機床、回轉工作台和夾具模塊以及機床控製係統,進行汽輪機大葉片動態加工過程仿真。在加工仿真過程中,實現了汽輪機大葉片的四坐標虛擬加工中的幹涉、過切及碰撞檢查。汽輪機大葉片四坐標加工仿真結果如圖8所示。

       3結束語

      本文利用數控加工仿真軟件VERICUT建立了汽輪機大葉片四坐標數控加工仿真係統。通過建立刀具庫、機床、回轉工作台和夾具體以及配置機床控製係統,詳細介紹各子係統的體係結構、功能、特點以及子係統實現的關鍵技術,建立了仿真係統各模塊的模型。利用數控加工仿真軟件VERICUT在三維大葉片數控加工前進行模擬仿真,實現了完整的虛擬加工過程,防止了過切、幹涉現象的發生,避免了生產過程中出現廢品而造成的損失。
