海德漢CCMT2018 展品預覽

2018-4-18 來源：海德漢作者：--

展位號 N1-A001

約翰內斯• 海德漢博士（中國）有限公司是德國海德漢公司在中國的獨資公司，總部設在北京，在香港、上海、深圳、哈爾濱、沈陽、西安、南京、武漢、寧波和成都設有分公司和辦事處。海德漢是一家研發和製造光柵尺，角度、旋轉編碼器，長度計，數控係統，測頭和數顯表等的專業公司。產品遍布全球，具有廣泛的應用領域，包括機床行業、自動化設備製造行業、半導體和電子器件設備製造業、汽車、模具、航空航天、教育、醫療、紡織和印刷機械以及電梯等行業。在CCMT2018 上，海德漢將展示以下產品。

LC2X1單段光柵尺

隨著單段式絕對式光柵尺LC 201 的推出，使得在同一根光柵尺上的可選擇熱性能成為可能, 用戶可以基於自身應用需求進行自由選擇。設計中此光柵尺直接集成了空氣節流閥，增大客戶選型配置的便利性，同時提高光柵尺的使用安全性。此外, 光柵尺上的張緊裝置進一步得到優化設計，使得讀數頭可以從任意一端移除, 便於客戶在後續維護和修理中更容易操作。該尺主要適用於中大型機床設備的直線軸定位。

主要參數 :

○ 精度等級 ± 5 μm

○ 基於單場掃描獲得的高質量信號

○ 測量長度 440 mm 至 4240 mm

○ 單段 METALLUR 鋼帶

○ 與多段式 LC 201 和 LB 382 安裝相兼容, 與單段版 LB 382 實現兼容

○ 接口 : EnDat, Fanuc, Mitsubishi

○ 分辨率: 最小到 10 nm

○ 可選的熱特性

○ 讀數頭可從尺子兩端移出

○ 集成空氣節流閥

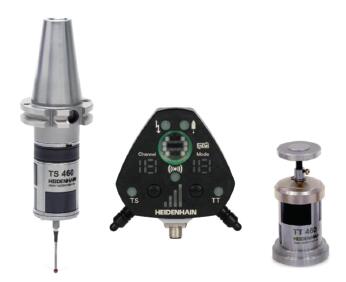

En Dat接口的新一代測頭TS 4 6 0,TT 460 and SE 661

海德漢最新一代測頭通過EnDat 接口進一步增強測頭設置的用戶友好性，僅需在係統的用戶界麵即可完成測頭設置和檢查測頭工作狀態，無需進入機床參數界麵。此外，測頭安裝更加簡便，尤其對於無線電模式下的信道選擇更加方麵直觀，支持手動選擇。並可支持連接無限個測頭（無線電模式下）。對於大型機床而言其傳輸距離足夠滿足探測要求; 而對於中小型機床，這可以進一步縮小機床間距，同時可避免幹擾，增大廠房利用率。此外，具有EnDat 接口測頭的探測精度和速度沒有關係，不受速度影響。

用戶可以在測頭界麵中讀到: 電量信息，碰撞保護信息，信號傳輸質量，測頭的電子標簽，測頭工作狀態信息，以及服務信息等。

主要參數:

○ EnDat 傳輸接口，可向係統傳遞測頭的大量工作信息

○ 複合技術的信號傳輸，無線信號（傳輸範圍大）和紅外線（信號傳輸速度快精度高），用戶可選的通訊傳輸模式;

○ TS 460 和TT460 共用的收發單元

○ 避免碰撞和溫度影響

○ 無磨損傳感器

○ 柔性電源係統及智能待機功能

○ 集成工件清潔功能

○ 精度≤ ± 5,0 μm，重複性:2 σ ≤ 1,0 μm

數控係統TNC640

海德漢公司的TNC 係列數控係統適應於所有應用領域: 從簡單的緊湊型3 軸簡易數控係統TNC 128 到高端數控係統TNC 640（多達20軸和主軸），幾乎能滿足任何應用要求。無論是高速切削－特別是平滑路徑控製－還是用回轉工作台和擺動銑頭進行5 軸加工，數控加工都同樣可靠。

TNC640 是海德漢新一代數控係統，適用於高性能銑削類機床和銑車複合機床。TNC 640是多用途數控係統，這已得到大量複雜應用的驗證。特別適合以下應用領域:

○ 萬能銑床和鏜銑床

○ 銑車複合加工機床

○ 高速銑削

○ 用擺動銑頭和回轉工作台的五軸加工

○ 加工中心和自動加工

配TNC 640 的銑車複合加工機床可在一台機床上加工整個工件: 銑削，車削，銑削，用任何順序加工。此外，還能在NC 程序控製下隨時切換車削與銑削模式。對於任何加工模式和任何機床軸配置都能來回切換，TNC 640 自動執行全部所需的調整。

TNC 640 的全新觸摸屏進一步簡化用戶的操作。在觸摸屏上用手勢直接移動3-D測試圖形，對觸觸摸屏的軟鍵直接點觸操作，更快地瀏覽表和NC 程序。
