一、國產數控係統企業參展簡述

      2011年4月11日-16日，第十二屆中國國際機床展覽會（CIMT2011）在北京舉行，國產數控係統企業積極參加本次展會，取得了很好的參展效果。中央和部委、行業領導高度關注國產數控係統的發展，許多機床製造企業展出了配置國產數控係統的中、高檔機床。2010年是“高檔數控機床和基礎製造裝備”國家科技重大專項全麵實施的一年。在重大專項的支持下，許多數控係統企業瞄準國際先進水平，結合市場需求，研製了許多高檔數控係統。同時，與機床企業合作，研製了一批重大專項課題規劃的高檔機床，初步滿足航空航天、船舶、汽車製造、發電設備製造等行業急需。參加本次展會數控係統展團的國產數控係統企業非常踴躍，申報企業的數量很多，申報麵積之和大大超過展會組委會可以提供的展位麵積。按照機床協會的統一安排，國產數控係統行業企業統一安排在W2館數控展團，部分安排在連廊。國內知名數控係統企業，如華中數控、廣州數控、航天數控、開通數控、大連光洋、大連大森、沈陽高精、南京華興、江蘇仁和、南京新方達、北京凱奇等企業都積極參展。參展數控係統企業共36家，展出麵積共1300平方米，普遍反映非常緊張。在本屆CIMT2011上，參展數控係統企業充分利用展會平台，充分展示創新成果，廣泛交流企業自主研發的最新技術和產品，深入探討行業發展的趨勢和方向，細致了解並盡量滿足用戶行業的最新需求，都取得了很好的參展效果。

二、數控係統參展企業主要展品簡述

      根據中國機床工具工業協會數控係統分會現場統計，數控係統主要參展企業展品情況如下：

（一）華中數控

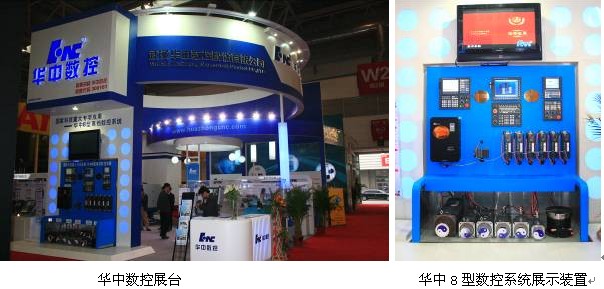

      本屆展會上，華中數控集中展示了在高檔數控國家科技重大專項的支持下，在公司前期技術和產品基礎上，瞄準國際領先的高檔數控係統技術水平，集中優勢研發力量，自主研製的“華中8型”全數字高檔數控係統。“華中8型”全數字高檔數控係統突破了一批關鍵核心技術，如：高速現場總線技術；多通道、多軸聯動控製技術；納米插補技術；超前預讀、小線段高速速度平滑技術；雙軸同步控製；複合加工、空間誤差補償、切削力自適應控製；對話式編程；遠程故障診斷、數控機床快速調試等。“華中8型”采用基於多處理器的開放式軟硬件體係結構和自主創新的總線技術，硬件跨平台、軟件可置換、係統多層次開放功能。開發了500w到100kw的全數字交流伺服及主軸驅動係統，解決了國產數控係統的係列化和成套性問題。“華中8型”具有多通道、多軸聯動、高速高精加工能力，適應於數控車、銑、車削中心、立式臥式加工中心、車銑複合、5軸龍門機床等大型、重型、高速、精密數控機床以及各種專用加工設備。“華中8型”的研製實現了我國高檔數控係統技術的整體躍升，將大大縮短我國與國外高檔數控係統的技術差距。

     目前，“華中8型”高檔數控係統陸續與重大專項支持的29台高檔數控機床配套，主要指標已達到國外高檔數控係統的指標要求。如“華中8型”與普什寧江機床有限公司的高精密臥式加工中心配套，滿足機床的高精度控製要求，該機床作為高檔數控重大專項重大成果參加了2011年3月中央組織的“十一五”國家重大科技成就展，是現場展出的唯一一台高檔數控機床。華中數控還展示了基於華中8型係統開放式平台的共性技術及專用數控係統，例如：

1、    華中數控指令序列示波器，獨創的內嵌數控係統的指令序列示波器GCOSC（GCode oscilloscope）。技術特點：1）突破傳統的時域和頻域分析模式，采用基於指令域的加工性能分析模式；2）內建預測程序代碼，具備過程狀態自學習能力；3）以曲線圖形式直觀展示加工過程中的指令序列與加工過程中各種狀態的關係。

2、華中數控伺服調整工具SSTTSSTT(Servo Self-adapted Turning Tool)伺服調整工具是一套幫助工程技術人員調整數控係統伺服參數，優化係統性能的應用軟件。該軟件與數控係統連接簡單，界麵直觀友好，操作簡單，智能化程度較高。具備伺服軸及主軸運動狀態實時監控功能。如位置、速度、電流等關鍵性能參數圖形化顯示。

3、華中數控折彎機數控係統HNC-8283，擁有完全自主知識產權的全功能高端折彎機數控係統，最高可實現9軸控製，支持多種驅動方式：AC伺服電機、比例伺服閥、電液融合（hybrid DDC）係統。

4、華中數控注塑機數控係統HNC-8284，擁有完全自主知識產權的全電動注塑機數控係統，可實現8軸控製，支持多種驅動方式，注射成形自適應閉環控製，基於材料特性-工藝參數-製品質量相關聯的全新模型，建立智能化工藝參數庫；內嵌材料及工藝數據庫，具備注塑溫度及工藝過程的校正自學習功能；具有工藝參數智能設置模型，支持工藝參數智能化設置；基於智能化試模的自適應規劃算法，降低工人勞動強度，提高加工速度；支持人工進行對自動注塑規劃結果進行工序調整。

5、華中數控總線式交流伺服驅動HSV-19D/SF采用完全自有知識產權，由數控係統現場總線技術聯盟統一規劃的網絡協議——NCUC-bus協議，中國人自己的數控係統現場總線標準、技術及產品。技術特點如下：

1） 連接簡單、控製簡單、靈活

2） 接口豐富，控製方式靈活多樣

3） 具有100M光纖接口，隔離數據傳輸環節中的電磁幹擾影響

4） 支持絕對式碼盤接口，支持多種SSI絕對式編碼器傳輸協議。

5） 支持雙碼盤接口，可連接光柵尺等位置反饋器件，構成全閉環位置控製係統。

6） 支持總線定製反饋數據，可實時反饋驅動位置、速度、電流及其他狀態參數；

7） 可控製交流伺服電機、交流同步/異步主軸電機、力矩電機、電主軸、直線電機；

8） 控製國產直線電機，最大速度可達180m/s;最大加加速度可達2g。

（二）廣州數控

    廣州數控主要參展展品及其技術特點：廣州數控展出了18台套數控係統，包括：9台套車床數控係統：GSK980TA2、GSK98T、GSK928TEa、GSK980TDb、GSK980TDc、GSK980TDc-V、GSK928TCa、GSK988T、GSK988T-H，7台套銑床加工中心數控係統：GSK218MC-V、GSK218MD-H、GSK990MA、GSK25i、GSK983Ma-H、GSK980MDc、GSK980MDc-V，1台套磨床數控係統GSK928GE和1台多軸功能的位置控製係統GSK96。其中：GSK988T，5個進給軸（含CS軸）、任意3軸聯動、2個模擬主軸、支持車銑複合加工的車床數控係統；GSK983Ma，機床操作麵板、Wince操作係統、模塊化 I/O 單元、高精高速、超小、超薄型集成一體化加工中心數控係統；以及GSK25i，五軸聯動、總線控製、高速高精的銑床加工中心數控係統。

    同時，廣州數控還展出了國家科技重大專項產品：GSK27全數字總線式高檔數控係統、GS、GR係列驅動單元、175SJT係列高速交流伺服電動機、265SJT大轉矩交流伺服電動機、ZJY265係列高速主軸伺服電機和ZJY440係列大功率主軸伺服電動機。

（三）航天數控

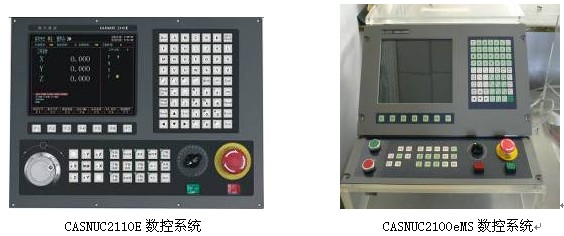

    1．CASNUC 2110eTA一體化車床數控係統CASNUC 2110eTA數控係統是一個將PC104 板嵌入到控製係統中的一體化車床數控係統，控製係統、顯示麵板、操作麵板集於一體，結構緊湊，易於安裝。係統采用的PC104 板具有板載表貼內存、低功耗、不使用風扇等特點，將PC104 板嵌入到控製係統中，減少了很多連接環節，係統可靠穩定，具有良好的電磁兼容、抗串擾能力設計。係統采用中文菜單，人性化界麵；參數界麵帶有中文提示，中文報警提示，操作麵板按鍵中文標識，使其操作更加簡單、方便等。

    2．CASNUC2100eMS一體化螺杆銑數控係統3. CASNUC 2000TD車床經濟型數控係統
    CASNUC 2000TD是航天數控研製的新一代經濟型車床數控係統，實現μm級精度運動控製，控製係統、顯示麵板、操作麵板集於一體，結構緊湊，易於安裝。

（四）沈陽高精數控

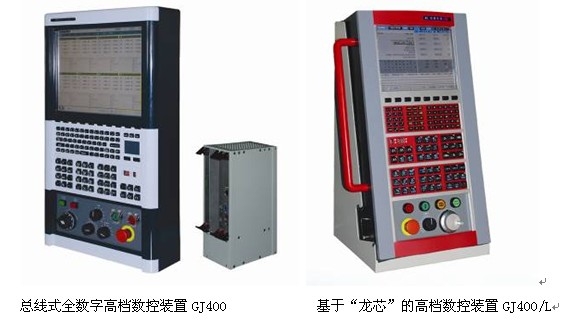

    1、總線式全數字高檔數控裝置—GJ400（國家科技重大專項成果）該裝置采用新一代“藍天數控”高性能開放式體係結構，係統由人機接口單元（HMU)和機床控製單元（MCU）組成；各單元通過高速現場總線互聯形成高性能分布式處理平台；HMU配置12”彩色液晶顯示屏、集成機床操作麵板、可安裝多種操作係統；MCU支持大容量存儲（最大320G），提供雙1000M以太網、USB盤、DNC等程序存儲及數據交換功能，支持4種現場總線接口，可配置AD/DA接口、Endat2.2接口、振動、溫度、噪聲傳感器，有效控製高速機床、複合加工中心、柔性線等，滿足航空航天、船舶、汽車、發電設備加工要求。2、 基於“龍芯”的高檔數控裝置—GJ400/L（國家科技重大專項成果）
    基於國產“龍芯”處理器的硬件平台和實時操作係統，係統由人機接口單元（HMU)和機床控製單元（MCU）組成；HMU配置12”彩色液晶顯示屏、集成機床操作麵板；MCU可擴展為雙處理器控製單元，大容量固態存儲（最大32G），提供雙1000M以太網、USB盤、DNC等程序存儲及數據交換功能，支持4種現場總線接口，可配置AD/DA接口、Endat2.2接口、振動、溫度、噪聲傳感器，有效控製高速機床、複合加工中心、柔性線等，滿足航空航天、船舶、汽車、發電設備加工要求。

（五）大連光洋科技工程有限公司

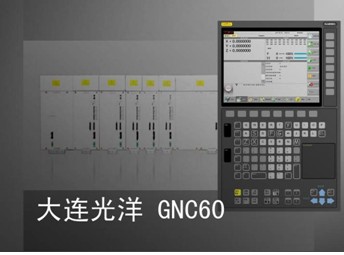

    GNC60是大連光洋自主創新的最新成果，具有以下技術特點：

1、    強大的多通道控製能力，支持通道間協同及共享坐標；為機床工藝運動坐標布局提供無限可能；支持4伺服驅動同一運動坐標；支持斜軸控製；支持極坐標插補；支持多個電子齒輪並發；

2、    優秀的五軸加工能力，簡化5軸編程；支持多種五軸機床結構，支持斜麵加工，支持定向退刀，支持3維刀具半徑補償；

3、    高速高精度控製。支持雙向螺距誤差補償，空間誤差補償，溫度補償；配合大連光洋GDS係列伺服驅動支持16384倍位置細分，可適配0.75-110KW交流同步伺服電機、交流異步主軸電機、力矩電機、直線電機；
4、    基於新一代光纖GLINK2.0現場總線的高集成度、高可靠性、高性能硬件平台，為數控機床可靠性提升提供基礎保證。

（六）北京凱奇數控

    北京凱奇數控生產的NC210高檔數控係統采用開放式結構，模塊化設計，嵌入式PC機。可跟蹤PC機的技術發展，不斷豐富係統的功能，保持係統的高處理速度，本係統經過廣泛的國際，國內合作，能為用戶提供最佳的軟硬件配置方案和合理的性能價格比。係統可進行多過程控製，多坐標聯動控製，大容量程序存儲，內藏PLC控製器，提供充足的I/ O點。係統采用一體化設計，使用維修方便，並經過國內國外電磁兼容性和環境試驗，檢測。軟件功能強大，可用於多種數控機床，車削中心；加工中心及其它類機械。

    高精度全自驅數控珩磨機床。整機可以在±3G的加速度下完成精度達到0.1um的珩磨，珩孔深度可簡單加長。全係統分為徑向進給、軸向進給及空心主軸電機，3個獨立模塊，可分別接受定製。

（七）北京超同步科技有限公司

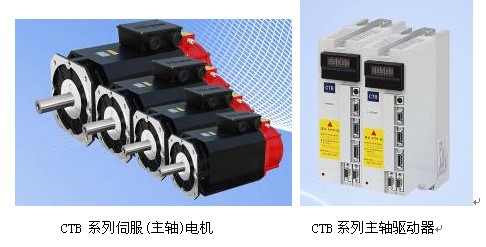

1、CTB 係列伺服(主軸)電機

先進水平的新型交流感應伺服主軸電機，電機結構緊湊、性能一流、外形美觀、效率高、廣泛應用於機械製造的各個領域。【最高轉速】8000 rpm；【基本轉速】500rpm，750rpm，1000rpm，1500rpm, 2000rpm,3000rpm；【功率範圍】1.1KW—315KW。    2、 CTB係列主軸驅動器
實現了感應電機的全閉環伺服控製，集速度控製、位置控製、轉矩控製於一體。內置的多個運動控製程序可由用戶根據機械設備的類型和不同控製方案自由選擇，使設備的控製更趨於專業化和專機化。【功率範圍】 1.5KW—160KW。

（八）滕州山森創發數控設備有限公司

1、SS係列數控係統

SS係列數控係統是針對目前市場需求而開發的經濟型係列數控係統，產品涵蓋了單軸控製器、車床用兩軸數控係統、銑床用三軸數控係統、銑床用四軸數控係統。該係列數控係統具有：

（1）係統采用雙CPU和超大規模可編程邏輯電路方案，具有很高的加工精度和係統升級空間；

（2）係統可控製數字式交流伺服驅動器，係統的電子齒輪功能使得伺服電機可與任意螺距絲杠直連，螺距補償功能使得機床的精度提高；

（3）係統具有加工零件圖型實時跟蹤顯示及坐標字符顯示的功能，界麵設計更為豐富；

（4）便捷的U盤接口可實現U盤與係統間程序、參數的導入和導出，以及係統在現場升級功能。

2、三相異步交流電機電子製動器

ZD-15交流電機電子製動器是實現交流異步電動機快速有效製動的電子控製裝置。該裝置利用電力電子技術和微機控製技術實現對交流異步電動機的製動，同時具有製動時間設置、製動電流設置、電機速度監測反饋等功能。



（九）南京新方達數控有限公司

    主要展出CNC係列機床數控係統、交流伺服驅動單元和雙向數控曲麵刨床。展示的數控係統中，尤其專用數控係統的推廣應用方麵具有特色，目前這數控係統主要應用在木工加工專用機床、齒輪加工專用機床、閥門加工專用機床和羅茨葉輪加工專用機床等多種專用機械設備上。CNC-81W、80W、60K數控係統是在木工機械數控化方麵進行了研究和應用的產品，先後開發的多種製榫機專用數控係統，為木工機械生產企業配套。該係列係統擁有簡潔的圖形操作界麵，讓操作者隻要將木榫的型狀特征參數輸入到數控係統中，就可以自動在數控係統內部進行自動編程，自動加工出各種不同尺寸、不同形狀、不同組合的木榫。

CNC-81W、80W、60K數控係統

 （十）時光科技有限公司

    展出IMS係列通用伺服控製器、主軸專用伺服控製器，進給專用伺服控製器。產品技術特點：係統級芯片SOC技術，電流、速度、位置三閉環；係統專用運動控製語言QMCL，操作靈活，功能強大；內置PLC功能，可自成係統工作；同步控製功能，電子齒輪功能；控製電機範圍：0.2～185KW；速度控製精度：±0.02%；調速範圍：1：28000；轉矩特性：0～300%電機額定轉矩，0～50HZ恒轉矩輸出，低至0.01HZ大轉矩輸出，零速力矩保持功能；位置控製精度：±1編碼器脈衝；外部接口：RS232、RS422、RS422/485接口、模擬量、脈衝量、I/O接口等。產品功能及應用：機床主軸功能：低速大轉矩切削、高速恒功率切削、零速主軸鎖定、C軸功能、剛性攻絲、絞孔、螺紋加工等；機床進給功能：高精度定位、高進給速度和加速度、快速相應。

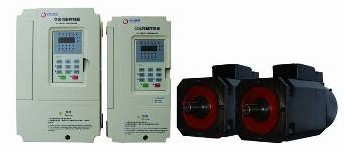

 時光科技交流伺服控製器和電機

（十一）南京華興：

    1、 通用數控係統7XX係統

1）支持開放式PLC梯形圖編程，宏程序編程，實現各種函數及條件判斷轉移。

 2）8.4寸/10.4寸彩色液晶顯示人機界麵，分辨率800*600

3）支持用戶重定義換刀程序，固定循環或M功能，宏程序調用

 4）螺紋可實現直，錐，變螺距，非等分多頭螺紋，梯形螺紋及定點破口，定角度切入等2、係列步進，伺服控製單元1）全數字交流伺服單元，20A 30A 50A2）采用DSP及大規模FPGA作為核心控製器3）三相步進驅動器，最大電流10A，進給當量1um3、交流異步主軸伺服電機/永磁同步交流伺服電機1）ZJY208M-4-3.7/5.5/7.52）110SJT-M04025/060253）130SJT-M06025/07725/10015

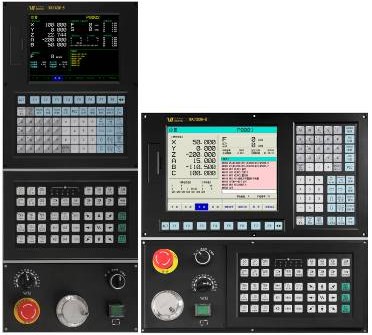

7係列加工中心係統

（十二）北京寶倫

    1、專用數控係統，如：等離子火焰切割數控係統、激光切割數控係統、異形玻璃切割數控係統、彎管機數控係統、鋼筋彎曲數控係統、倒角機數控係統等二十餘種專用數控係統及開放式數控開發平台。填補國內多項空白，變成操作簡單，結構緊湊，可靠性高，連接方便，最高8軸聯動，可做雙位置閉環控製。

    2、 異型玻璃切割整體配套電控櫃提供異型玻璃切割行業交鑰匙工程配套方案，解決國內多項技術難題，並且與意大利著名套料軟件公司optima合作，形成最完整的最合理的行業解決方案。



 三、配置國產高檔係統機床展出情況

     本次展會上，許多機床企業展出了配置國產高檔數控係統參展的高檔機床。其中配華中8型係統四台，五軸聯動機床四台。包括：武漢機床廠MK6035-5五軸聯動萬能工具磨床，配置HNC-8C；福建省威諾數控有限公司M5V-320五軸加工中心，配置HNC-848B；荊州荷花機床有限公司CJK6150數控車床，配置HNC-818；上海黑格數控科技有限公司CNC-5B五軸聯動數控工具磨床，配置HNC-21G。

    武漢機床廠MK6035-5五軸聯動萬能工具磨床，配置HNC-8C係統，是高檔數控重大專項主機研製成果，引起與會嘉賓的重點關注。

    沈陽高精數控公司與沈陽機床集團合作，展出了配置高精係統的兩台機床：AH130自動鏜銑床，配套係統：B10，控製軸數：6軸；ETC3650e數控車床，配套係統：F0，控製軸數：2軸。大連科德數控公司展出了配置大連光洋係統的高檔機床，包括：六軸五聯動數控工具磨床，十三軸五聯動車銑複合加工中心等。

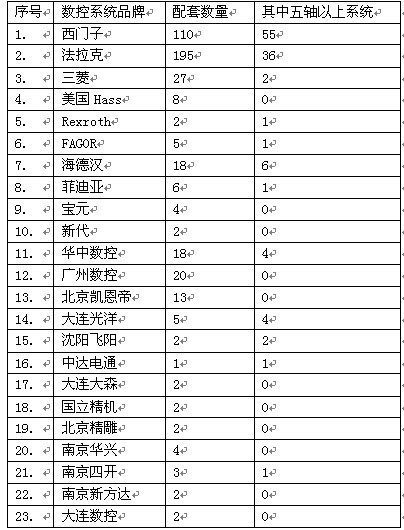

附：C1MT2011展出的數控機床配置數控係統情況統計表
