摘要：基於華中HNC- 21M 數控係統和銑床X52A 設計了數控銑床維修實訓平台，主要涉及數控裝置連接、進給伺服驅動模塊連接、主軸驅動模塊連接。該實訓平台用於學生的理論學習及實訓，主要包含數控係統電氣的連接調試及數控係統的故障診斷與維修。



        0 、引言

      數控維修技術不僅是保證數控機床正常運行的前提，對數控技術的發展和完善也起到了巨大的推動作用。因此，現階段大部分的數控技術專業都開設了數控維修實訓課程。而近兩年來，我校數控技術專業學生招生規模不斷擴大，現有的數控維修實驗平台已經無法滿足學生的實訓需要，為此，對車間閑置的2 台普通立式銑床改造成數控實驗平台，以便增強學生的探索、學習及實踐能力。

        1、 數控維修實訓平台設計

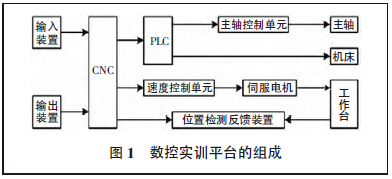

      本實訓平台以銑床X52A 為載體，設計中力求使教學具有針對性和實用性，使學生在本實訓平台進行的實訓與後續實際崗位相符，以達到理論與實踐相結合的目的。本實訓平台由機床本體、數控裝置、伺服驅動模塊、主軸驅動模塊等組成，其連接如圖1 所示。

      1.1 數控裝置

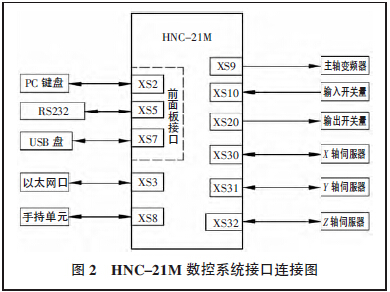

     本實訓平台采用華中HNC-21M 數控係統，其各個接口的連接圖如圖2 所示。該套數控裝置為全功能控製係統，可以選用脈衝接口、模擬接口的交流伺服單元，或者是步進電機驅動器,且采用彩色LCD 液晶顯示器，內裝式PLC 可與多種伺服驅動單元配套使用。具有開放性好、結構緊湊、集成度高、可靠性好、性能價格比高、操作維護方便等特點。

      1.2 進給伺服驅動模塊

     華中HNC-21M 數控係統的XS30～XS33 接口為模擬式、脈衝式（含步進式）進給軸控製接口。進給伺服驅動由HNC-21M 數控係統通過XS30～XS33 接口控製伺服驅動器來實現。XS30 連接X 軸伺服驅動器，XS31 連接Y軸伺服驅動器，XS32 連接Z 軸伺服驅動器。本實訓平台所采用的伺服驅動器為HSV160 係列數字交流伺服驅動器，該驅動器控製方式主要有位置控製方式和速度/轉矩控製方式。

      1.3 主軸驅動模塊

     主軸的速度控製主要是由主軸變頻器來完成，數控裝置通過主軸變頻器速度控製接口對主軸的轉速進行控製。主軸的啟動、停止、正轉及反轉則由PLC 完成。本實訓平台選用日立SJ200 係列變頻器來實現對於主軸的驅動及控製，其與數控係統的連接接口為XS9。

      2 、維修實訓項目設計

     本數控維修實訓平台建立在華中HNC-21M 係統和銑床X52A 的基礎上，主要用於學生的數控機床安裝、調試與維修實訓教學以及數控維修技能大賽的訓練。本實訓平台開設的主要實訓項目如下：1） 進給伺服係統及主軸驅動係統的連接與調試；2） 急停回路的電氣連接與調試；3）HSV160 係列伺服參數的設置和調試；4）SJ200 係列變頻器參數的設置和調試；5）HNC-21M 數控係統的參數設置和調試；6）電機故障診斷與維修；7）急停解除不了的故障診斷與維修；8）機床綜合故障診斷與維修。上述實訓項目可根據教學需要，由教師自行選擇具體項目進行教學及訓練。

     3 、結語

     本實訓平台以華中HNC-21M 係統和銑床X52A 的基礎為基礎，結合實際教學需求，實現了實訓的平台化設計。本平台為學生提供電氣理論學習、電氣安裝調試、機床故障診斷與維修等項目，並將各個項目模塊化，為學生的理論學習及實踐提供了良好的實驗裝置。對於提高學生的理論認識，增強學生動手能力及激發學生的學習積極性具有重要的作用。同時也為我校每年參加省級及全國數控維修技能大賽的訓練提供了很好的訓練平台。
