3.1零件的工藝分析及加工路線的確定

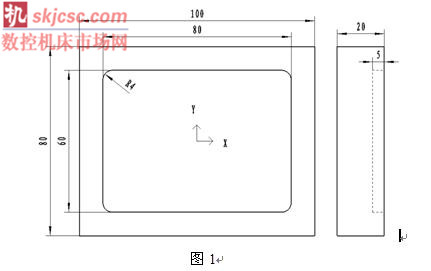

      圖1是一個簡單的型腔零件，型腔尺寸比較大，去除的材料比較多。可以采用行切法進行粗加工。由於有R4的拐角圓弧限製，所以，刀具的直徑最大選擇為Φ8mm的立銑刀。粗加工完成後，然後用同一把刀利用環切法進行精加工。
粗加工的路線見圖2，加工軌跡為1→2→3→4→5→6→7→8→9→10……。由於在加工軌跡上有重複動作，所以，我們將2→3→4→5→6這四個動作編成子程序。



      3.2調用次數推導計算

      設調用次數為n，每刀的切削厚度（即為2→3的距離）為t，刀具的直徑為d。在加工過程中，X方向往複加工，隻有Y方向有側移，所以，隻計算Y方向槽寬的變化即可，設某時刻Y方向的槽寬為D。另外，1→2銑削完之後的D=d=8mm。

則：調用第一次銑削後Y方向槽寬D=d+2t
調用第二次銑削後Y方向槽寬D=d+2t+2t=d+4t
調用第三次銑削後Y方向槽寬D=d+2t+2t+2t=d+6t
…………

利用數學歸納法，調用n次後，Y方向的槽寬D=d+2nt。該表達式為首項為d，公差為2t的等差數列。由於最終D=60mm，則：
D=d+2nt=8+2nt=60
該式化簡為：nt=26
由於調用次數n為整數，而t﹤d，所以取n=4，t=6.5（刀具有1.5mm的重疊）。

3.3程序的編製
主程序：
O0001 ；主程序名
N10 G90 G92 X0 Y0 Z50 ;建立工件坐標係
N20 M03 S1500 ;主軸正轉，轉速為1500r/min
N30 G00 X-36 Y-26 Z2 ;快速的定刀到1點的正上方
N40 G01 Z-5 F100 ;采用直線插補的方式垂直下刀（預先打工藝孔）
N50 X36 ;加工第一刀
N60 M98P40002 ;調用子程序O0002，調用次數為4次
N70 G90 G01 X-36 F80;采用絕對方式進行精加工到點（-36，,26），進給速度為80mm/min
N80 Y-26 ; 精加工到點（-36, -26），
N90 X36 ; 精加工到點（36, -26）
N100 Y26 ; 精加工到點（36, 26）
N110 G00 X0 Y0 Z50 ;快速返回起刀點
N120 M05 ;主軸停轉
N130 M30 ;程序結束
子程序：
O0002 ；子程序名
N10 G91 G01 Y6.5 F100 ;采用增量的方式往Y方向側移6.5mm
N20 X-72 ;用增量的方式直線插補，增量坐標為-72
N30 Y6.5 X72 ; 用增量的方式直線插補，增量坐標為72
N40 M99 ;子程序結束

      4.結語

      該行切法關鍵點的求解方法是基於子程序調用和等差數列的計算思路，利用歸納法，找出等差數列的數學表達式，根據調用次數必須為整數和切削寬度小於刀具直徑的特殊要求，最終確定出子程序的調用次數。計算簡單，方便快捷，能夠較好的解決目前行切法子程序調用次數難求的問題。(文：山東冶金技師學院 )
