針對刹車盤行業數控立式車床的定義與研發
2019-3-20 來源：沈陽優尼斯智能裝備有限公司 作者：周良
摘 要: 文章簡述了數控立式車床在刹車盤行業應用的特點，以及針對刹車盤行業加工特征，定義及研發一款具備行業針對性產品的過程。
關鍵詞: 刹車盤加工; 數控立式車床
1 、刹車盤車削設備概述
刹車盤是汽車製動係統的關鍵零件之一。成品刹車盤大致要經曆以下幾道工序: 鑄造-車削-鑽孔-動平衡-清洗-終檢-打標-包裝等。刹車盤車削設備目前已經曆經以下幾個階段: 普通車床階段，數控臥車階段，數控立車階段，未來即將向自動化方向不斷發展。普通車床由於效率低下，精度不佳，現已基本隻存在於粗加工工序; 數控臥車從上個世紀九十年代中期逐步進入刹車盤行業市場，以效率與精度的優勢成為了刹車盤精加工的主力產品。但由於臥車結構限製，工人勞動強度較大。同時由於以一汽解放，北奔重型為代表的重卡企業輕量化進程不斷推進，大型刹車盤需求量不斷增加，因此數控立車正逐漸成為刹車盤行業車床工序的主流需求。
與臥式車床相比，立式車床在刹車盤加工領域具有以下優勢:
(1) 加工能力。目前國內鑄造水平參差不齊，單邊最大切削量可達 3mm 以上。立車主軸扭矩明顯優於臥車，能夠適應大規格刹車盤對加工效率的要求。刹車盤零件重要的精度之一———製動麵對於安裝麵的跳動值，加工難度也隨著盤麵直徑。的增大而增大，其原因主要來自於工件自重對加工的影響。立車在擺脫自重不利影響的同時，利用自重進行定位，確保了加工的穩定性。
(2) 上下料的勞動強度。臥車的結構決定了操作者必須單手進行上下料動作，勞動強度極大。而立車便於操作者雙手上下料，減輕一半以上的勞動強度; 同時，立車裝卡卡緊或鬆開時，由於卡具定位麵對工件的支撐作用，上料與卡緊( 或鬆開與下料) 可以分為兩個動作，減輕勞動強度的同時，也降低了操作難度。
(3) 更加適應自動化的發展趨勢。立車占地麵積小，自動線布局時更加靈活; 立車的結構更便於布置輔助軸形式的雙刀精車機構，該機構不僅增大了雙刀精車的加工範圍，也為刀具磨損的在線補償提供了結構基礎。同時，風道盤由於裝卡時存在軸向位移，在自動化加工時，隻能利用立車或倒立車的形式確保加工的穩定性。
2 、針對行業產品的定義與研發

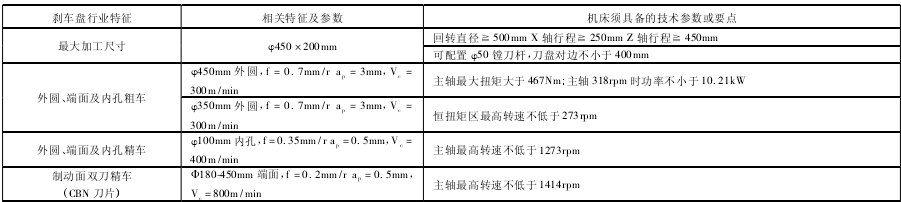

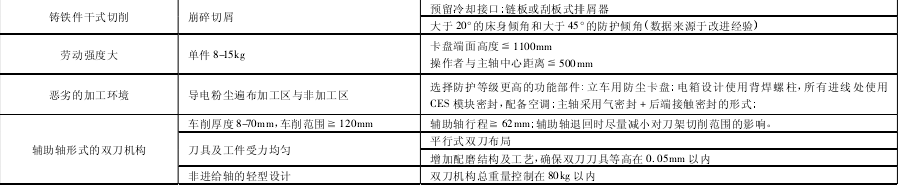

產品行業定位為 φ450 × 200mm 以內的刹車盤，材料為HT250，硬度 209HB 左右。根據刹車盤加工特點，計算得出機床參數及要點如下:
研發及設計過程結合通用型產品的設計經驗，主要分為以下順序進行:
(1) 主要參數確定。根據參數及技術要點，確定使用 A2-8 主軸，前軸承使用雙列圓柱滾子軸承 + 推力角接觸球軸承的形式，內徑 140mm; 後軸承使用雙列圓柱滾子軸承，內徑120mm; 選用 15 /18． 5k W，最高轉速 4000 轉主電機，窄 V 帶傳動，降速比 1: 2; Z 軸行程 550mm，X 軸行程 350mm，兩軸快移20m / min。整機重量 7 噸以內，外形尺寸 1600 × 3500 × 2600mm以內。
(2) 方案設計。沿用經典的立柱式結構，減輕移動部件重量。根據切削參數選擇導軌與絲杠規格並進行校核。確定兩軸采用 45 規格滾珠導軌，輔助軸采用 25 規格滾珠導軌; 兩軸采用 40 規格 10 導程滾珠絲杠，固定-半固定的安裝方式，W軸采用 25 規格 5 導程滾珠絲杠固定-自由的安裝方式。根據電機慣量匹配選擇電機規格，X 軸選用 3k W 伺服電機，Z 軸選用4． 4k W 伺服電機，W 軸選用 1． 8k W 伺服電機。主傳動采用 6根 5V15N 窄 V 帶實現降速。
(3) 方案細化。根據已確定的結構進行方案的細化，主要包括大型鑄件的設計，功能部件的選擇，包括液壓、潤滑、氣動、排屑係統等設計工作。
(4) 防護及電氣設計。例如根據行業技術需求，優化刀架防護設計，實現僅拆卸一件 5． 5kg 的防護罩即可進行刀架的日常保養與維修; 再拆卸一件 6． 8kg 的防護罩即可進行輔助軸部分的保養與維修。(5) 輸出工程圖，編寫工藝文件並下發試製計劃
