歐洲最先進的宇航公司Thales Alenia Space 和 3D打印專家Poly-Shape

2016-8-16 來源：世媒公關作者：-

歐洲最先進的宇航公司Thales Alenia Space 和 3D打印專家Poly-Shape 製造了歐洲最大的衛星用專業 3D 金屬打印部件

——Concept Laser LaserCUSING® 在衛星技術中的應用

利希滕費爾斯（德國），2016 年 8 月 15 日——一直以來，增材製造技術都霸占著金屬加工領域頭條新聞的位置。這種被譽為將帶來“第三次工業革命”的 3D 金屬打印技術標誌著製造實體零件的製造方法發生了巨大的改變，也揭示了金屬零件製造模式已經發生了根本性的轉變。在這種轉變之中，或在融合了傳統切削加工和增材製造的混合製造工藝中，增材製造技術已經變得越來越重要。

來自Thales Alenia Space的最新消息，航空和航天工業領域內，歐洲最先進、最全麵的宇航公司泰雷茲阿萊尼亞宇航公司（Thales Alenia Space）和法國3D 打印服務公司 Poly-Shape SAS達成合作夥伴關係，為韓國的新通信衛星 Koreasat-5A 和 Koreasat-7 提供增材製造部件，從而也再次證實了3D金屬打印技術是數字化製造方式的創新推動者和先驅者地位。據了解，Koreasat-7 將於 2017 年升空進入東 116º 的太空軌道位置，覆蓋韓國、菲律賓、印度尼西亞和印度地區；Koreasat-5A 也將於2017年第二個季度發射升空，並進入東 113°的太空軌道位置，覆蓋韓國、日本、中南半島和中東地區。這兩顆衛星上的超大部件將由Thales Alenia Space和Poly-Shape合作製造完成。

據介紹，Koreasat-5A 和 Koreasat-7 的天線支架將成為迄今為止，歐洲采用基於粉末床的金屬激光熔融技術製造並送入太空軌道的最大體積零件。其尺寸為 447 x 204.5 x 391 mm3 ，重量卻隻有 1.13 kg，可以稱得上是真正的輕量化部件。但對於Thales Alenia Space來說，真正的挑戰還是來自於部件的尺寸。該部件屬於超大型的工程部件，由法國Poly-Shape SAS 采用增材製造而成，將安裝在Koreasat-5A 和 Koreasat-7中，作為天線的基座支架，用於與地麵基地進行通信。Poly-Shape SAS 公司作為3D打印的專家，在航空和航天工業的原型製作、3D 金屬打印和組裝方麵都是享有盛譽的合作夥伴。

輕量化結構和成本縮減是主要優勢

鋁 (Al) 在重量和導熱性上具有優勢，是衛星上最常用的金屬材料，因為衛星需要送入太空軌道的重量越輕越好。據Thales Alenia Space 增材製造負責人 Florence Montredon 介紹：“根據以往經驗，把 1kg 重量送入太空軌道的實際成本大約是 20,000 歐元，因此每一克都要精打細算。Koreasat-5A 和 Koreasat-7這兩顆新衛星的起飛重量都在 3,500 kg 左右。”而增材製造技術在輕量化結構方麵具有巨大的潛力。

太空應用要求所使用的材料具有很高的強度、剛度和耐腐蝕性，因此Thales Alenia Space 為該增材製造部件選用了 AISi7Mg 合金。且在部件的驗證過程中，該增材製造成品部件表現出了 <1 % 的低孔隙率，並最終成功通過了 Thales Alenia Space公司的動態測試。Florence Montredon表示：“增材製造的效果很顯著：與傳統結構相比，仿生的增材製造結構重量減輕了 22%。更重要的是，生產效率極大提高的同時，成本還下降了 30%。”

30 % 的成本削減和多個因素有關。首先，消除了組裝成本：隻需生產1個增材仿生部件，設計製造一次性完成，而此前需要生產9 個零件並進行再組裝；其次，省去了使用鑄造工藝時必不可少的製模成本；以及，最令人關注的時間成本，增材製造技術可輕鬆，並保證如期完成和該項目一樣巨大產品的生產。行業裏把這稱為第一時間進入市場或搶占市場 (Time-to-Market)，業界成為起航時間 (Time-to-Fly)。

Concept Laser 的超大型機器和設備

Poly-Shape 擁有 28 台具備不同構造空間大小的 3D 金屬打印設備。目前，Poly-Shape 所有可使用鋁合金粉材進行 3D 打印的設備中，構造空間尺寸最大的是 Concept Laser 的 X line 1000R。該設備可提供 630 x 400 x 500 mm3 的構造空間，並在惰性氣體保護下，進行安全生產和粉末篩分管理，這些都是依據ATEX安全標準設計。此外，X line 1000R 還擁有一個可交替使用兩種構造模塊的旋轉機構，因此能夠保證連續生產、無停工時間。這種獨一無二的設備設計不僅提供了極高的時間可用性，也讓機器的加裝和拆卸操作變得簡單和安全。

其升級型號 X line 2000R 甚至擁有更大的構造空間 (800 x 400 x 500 mm3)，目前這在全球基於粉末床的激光熔融方麵都是無與倫比的。相比 X line 1000R，其有效構造體積再次增大了約 27 %，從 126 l 增加至 160 l。此外，該升級型號使用了兩部功率各為 1,000 W的激光器。Concept Laser 的 LaserCUSING 加工工藝對該項目具有重大意義：Concept Laser 設備的特點在於對需要連續處理的切片分割（也稱為“島”）進行隨機控製。這種專利方法可以確保在製造超大型部件時顯著降低應力。

處理 447 x 204.5 x 391 mm3 的龐大尺寸時，毫無疑問需要最大程度地控製翹曲現象發生。X line 1000R 為構造空間提供了均衡的溫度控製，避免在製造“超大型”部件時產生翹曲。製造大型而又複雜的仿生幾何形狀當然是很耗費時間的，但Concept Laser的 3D 金屬打印設備在進行該項目龐大產品生產時隻用了幾天時間。

符合工藝要求的設計

過渡到增材製造意味著設計思維也需要轉變。為了完全發揮出激光熔融的潛力，1:1 複製幾何形狀是毫無意義的。為了對 3D 部件進行修整使其具備符合性能要求的幾何形狀、仿生和輕量化結構，需要使用 CAE-CAD 輔助方法。Florence Montredon介紹說：“很明顯，我們已經證實增材製造將是更多項目的有力競爭者。將來，我們還希望直接在 3D 結構上或內部置入熱控或無線電功能部件，即下一個任務是進行功能集成。這也是根據增材製造的潛力得到的一個合乎邏輯的結果。”

結論

Koreasat-5A 和Koreasat-7 項目展示了超大型高精增材製造部件在太空應用中的可行性。采用模擬仿生設計，增材製造完成的部件可將此前需要生產的 9 個零件削減為1個零件，一次性完成的工藝讓製造過程中不再有此前的組裝成本；同時還得到了明顯更好的輕量化結構潛力；使用增材製造解決方案可以減去 22 % 的重量，最終重量僅 1.13 kg。在這種每一克重量都至關重要的應用中，這是一個巨大的飛躍；3D 幾何形狀可以根據在太空軌道中的使用條件進行優化修整。該項目令人印象深刻的結果展示了增材製造在航天工業中的潛力，相信未來航空航天領域中肯定還將會有更多此類項目的出現。

就Koreasat-5A 和 Koreasat-7 項目

采訪 Thales Alenia Space 和 Poly-Shape相關負責人

受訪者：

Florence Montredon，Thales Alenia Space公司增材製造技術開發部經理，Cannes（法國）

Stéphane Abed，Poly-Shape SAS 公司CEO，Salon de Provence（法國）

提問：貴公司的產品生產，您會選用哪種技術和製造方法？

Florence Montredon：因為衛星的生產數量以及衛星各單個部件的生產數量都極少，所以 3D 打印技術是目前最理想的製造方法。而相比較而言，對於鑄造件，也就是和模具有關的製造方法則更適合於那些需要大批量製造的部件生產。

提問：請您簡短地介紹一下 Koreasat-5A 和Koreasat-7 項目。

Florence Montredon：我們希望通過製造通信衛星 Koreasat-5A 和 Koreasat-7 證明激光熔融技術為我們的應用開啟了大量的可能。我們這次采用3D打印技術的主要優勢在於從設計、開發到成品的時間軸極短，且它還具有很高的經濟性。

提問：要製造這個最大的 3D 金屬部件，都有哪些特別的挑戰？

Stéphane Abed：主要的問題來自於諸如可行性、翹曲角度、幾何形狀以及重量等方麵的挑戰。但我們的設計人員可以使用 CAE/CAD 優化工具對設計，即幾何形狀進行符合工藝要求的優化，同時減輕重量並滿足負載要求。

提問：為什麽選擇了激光熔融技術？

Florence Montredon：激光熔融技術對於衛星製造是一種非常有前途的製造工藝。對於極少部件的生產，該技術堪稱完美，不僅為輕量化結構開辟了發揮空間，而且非常適合於高度複雜的幾何形狀。

提問：與以前的製造工藝相比，從這個采用激光熔融技術的項目中您獲得了哪些經驗？

Florence Montredon：基於粉末床的激光熔融技術很適合於對設計進行優化，並能大幅減輕重量。而減輕重量是我們最重要的目標。根據之前的經驗，把 1kg 重量送入太空軌道的實際成本大約是 20,000 歐元，空間法鼓勵我們減少飛行物中金屬材料的數量，因為它們會在衛星重返大氣層時造成排放危險。因此，衛星的製造關係到輕量化結構、可持續發展和環保等一係列問題。當然，我們也希望這種技術能帶來成本縮減，並在航天任務緊湊的時間表中確立優勢。和此前包含組裝工作的傳統解決方案相比，本次項目的成本縮減潛力達到了約 30 %。

提問：為什麽選擇了 Concept Laser 的設備？

Stéphane Abed：這裏選用 Concept Laser 設備特別合適，因為這台機器是獨一無二的，它為 3D 金屬打印提供了必要的構造空間。因為對於超大型部件，除了采用連接技術對零件進行連接外，目前沒有其他替代方案可用。然而，連接技術意味著出現薄弱部位，而且連接時還可能會出現損壞。但使用激光熔融的一次性製造方式則不會存在這種情況，而且最重要的是，製造成一個零件還可以讓我們更快達到目標。

提問：您在項目中獲得了哪些新的經驗？

Stéphane Abed：3D金屬打印強製要求設計要符合工藝要求，這樣才能完全發揮出數字化方法的優勢。在幾何形狀自由度方麵，它擁有巨大的優勢，而傳統的製造技術完全無法比擬。數字化零件具有不同的外觀，性能更強，並且有著越來越輕的趨勢。在特定的批量範圍內，我的意思是在中小批量中，它經常是更經濟的替代方案。但是這個界限在逐年上移，增材製造適合的範圍在不斷擴大。毫無疑問，Thales Alenia Space 的任務對整個團隊都是一個特殊的挑戰，但這也是優勢，我們在設計、開發和過程設計方麵都積累了大量知識。這些知識自然而然會有益於我們來自航空和航天工業的其他客戶。我總是說：為了能夠立足於增材工藝的最前沿，這次在航空和航天工業領域內的嚐試是很好的培訓和練習機會。

Florence Montredon：為了能夠在高要求的航天應用中獲得高品質的質量，必然要求終端用戶和製造商之間擁有穩固的合作關係，而且合作夥伴之間必須相互信賴。另外，為了嚴格遵守時間表，Thales Alenia Space 和 Poly-Shape 之間的緊密合作和互動也是必不可少的，團隊合作和溝通交流非常重要。

提問：功能集成是否在項目中起到了作用？您認為它未來的前景如何？

Stéphane Abed：這個 3D 鋁製零件取代了此前設計的 9 個零件。舊設計是對兩塊夾心式蜂窩板以及金屬嵌件和銑削腹板進行組合，通過螺栓和粘貼進行安裝。現在，我們可以通過一次性製造的單一部件塑造出這種附帶組裝成本的結構。

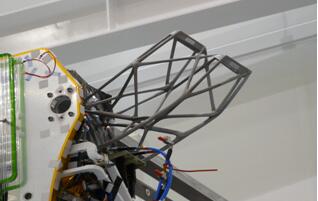

圖1：太空軌道中歐洲最大的增材製造部件：衛星的鋁製天線支架（尺寸：x:447mm; y:204.5 mm; z:391 mm – 除去構造板高度），由 Concept Laser 的 X line 1000R 製造。[圖片來源：Thales Alenia Space]

圖 2：法國Thales Alenia Space公司增材製造技術開發部經理Florence Montredon說：“我認為3D 金屬打印為新產品提供了非常綜合的功能方法基礎。”[圖片來源：Thales Alenia Space]

圖3：法國Poly-Shape SAS公司CEO Stéphane Abed表示：“3D 金屬打印強製要求設計要符合工藝要求，這樣才能完全發揮出數字化方法的優勢。這樣製造的部件具有不同的外觀，性能更強，並且有著輕量化趨勢。”[圖片來源：Poly-Shape]

關於Thales Alenia Space

Thales Alenia Space，Thales (67%) 和 Finmeccanica (33%) 的合資公司，是一家活躍在太空通信、導航、地球觀測、勘探和太空軌道基礎設施領域內歐洲領先的公司。

關於Poly-Shape

Poly-Shape SAS 是一家提供快速原型製造和小批量生產服務的製造商和服務供應商。在其為客戶製定的解決方案中，使用塑料和金屬進行增材製造扮演著重要的角色。作為一家全套服務供應商，其服務範圍包括從設計到成品以及加工和組裝的全部內容。

航空航天工業是 Poly-Shape 最引人關注的應用行業，其營業額占比約 40 %。

關於Concept Laser

Concept Laser 有限公司是一家來自利希滕費爾斯（Lichtenfels，德國）的獨立企業。公司自 2000 年成立以來，一直都是激光熔融技術領域的創新推動者，憑借獲得專利的 LaserCUSING® 技術從事跨行業的經營活動。

LaserCUSING® 這個詞由 CONCEPT（概念）的 C、Laser（激光）和英語 FUSING（熔融）組成，描述的是這樣一種技術：該熔融方法是采用3D CAD 數據逐層生成部件的熔融技術。在這過程中，粉末狀的金屬通過高能光纖激光器發生局部熔化。冷卻後，材料凝固。反射鏡偏轉裝置（掃描器）通過對激光束進行偏轉製造出部件輪廓。通過降低構造空間底麵、重新塗敷粉末和再次熔化逐層（層厚 15 – 500 μm）構造出部件。該方法可在不使用模具的情況下製造出複雜幾何形狀的部件，而這是常規製造方法很難或根本無法做到的。

來源：Concept Laser GmbH

Concept Laser 設備的特點在於對需要連續處理的切片分割（也稱為“島”）進行隨機控製。這種專利方法可以確保在製造超大型部件時顯著降低應力。

利用 LaserCUSING® 技術既可以製造帶有貼近輪廓的冷卻係統的模具嵌件，也可以直接製造飾品、醫療、牙科、汽車、航空航天行業用的部件。原型件和量產件皆可製造。

公司可提供標準設備和客戶定製的金屬激光熔融設備方案。在 Concept Laser 公司，全方位服務（Full Service）這一選項意味著：客戶可以購買金屬激光熔融設備，也可以直接利用公司的服務和開發能力。

Concept Laser 的激光加工設備可加工不鏽鋼、熱作鋼、鈷鉻合金、鎳基合金粉末材料以及像鋁合金和鈦合金這樣的活性金屬粉末材料。公司也可提供用於製作飾品的貴金屬，例如金合金或者銀合金。

LaserCUSING® 為眾多行業在進行產品開發的經濟性和速度方麵開辟了新的前景，這些行業包括：

• 醫療和牙科

• 航空航天工業

• 刀具與模具製造

• 汽車製造與賽車運動

• 飾品

• 機械製造

這些設備可縮短開發時間並明顯減少開發成本，同時在產品開發過程中又具有明顯更高的靈活性。

Concept Laser 公司的高質量要求、經驗水平和參考案例彰顯了其解決方案的工藝穩定性和成本效益，這些方案的效率也經過了日常生產的證實並以降低單位成本為首要目標。

Concept Laser 的 LaserCUSING® 藝術

金屬激光熔融創意的應用領域：汽車製造和賽車運動、航空航天工業、醫療和牙科、刀具和模具製造、飾品以及機械製造。
