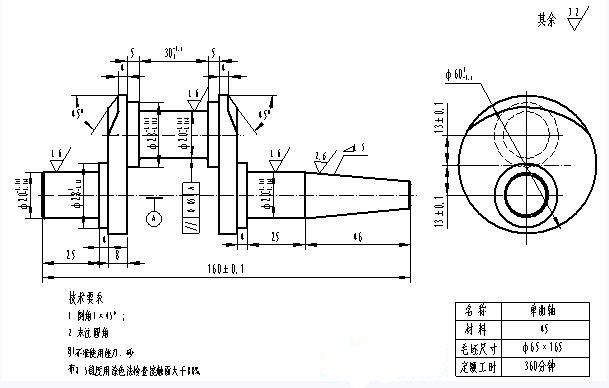

一、技術要求與工藝分析（圖1）

圖1

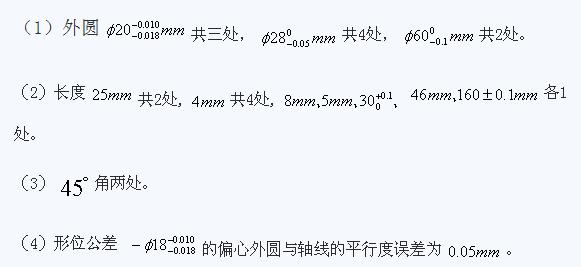

    1、主要技術要求：

     2、工藝分析：

    在機器中由回轉運動轉變為往複運動，往往是由偏心機構或曲軸來完成的；偏心工件和曲軸一般都在車床上加工。

    偏心工件、曲軸與外圓車削有很多共同點，但是偏心工件和曲軸又有它的特殊點，這就是工件的外圓和外圓之間的軸線平行而不相重合。工件的外圓軸線平行，這一現象即稱為“偏心”，這兩處軸線之間的距離稱為“偏心距”。

    車偏心和車其它工件一樣，加工方法不是一成不變的，而是按照工件的不同數量，形狀和精度要求相應地采用不同的方法。

    首先要考慮零件的形狀、尺寸精度和公差要求，選擇合適的加工工藝。因此，事前的工藝分析一定要準確，當然可靠的加工方法和步驟也是至關重要的。

    （1）偏心工件的形狀全靠車削加工出來，因此，應慎重考慮，必須選擇好加工工藝與加工步驟。

    （2）偏心工件可采用兩頂尖裝夾車削的方法。為了保證偏心外圓與軸心線的平行度和其它相關精度要求，車削偏心部分時，車刀必須要有足夠的強度。要注意：硬質合金車刀在車削時易被碰壞，車偏心工件時頂尖受力不均勻，前頂尖容易損壞或移位的現象。因此，必須要經常檢查。

    （3）在用兩頂尖頂車偏心工件前，首先用三爪自動定心卡盤夾住工件一端外圓，車削工件另一端的平麵後鑽中心孔，一夾一頂裝夾車削外圓至尺寸要求，長度盡可能車得長些。調頭再用三爪自動定心卡盤夾住已加工外圓，定好工件的總長，平端麵、鑽中心孔，工件兩端麵的表麵粗糙度應達到要求。

    二、加工難點及解決方法：

    1、偏心工件中心孔的加工質量對工件的加工精度影響很大，偏心工件兩端各對中心孔的位置要求一一對應，如果兩端中心孔不在同一直線上，造成軸線歪斜，或中心孔表麵加工不圓整、不光滑；都會嚴重引起曲軸工件加工後的形狀誤差和位置誤差。所以，精度要求較高的偏心工件，中心孔一般都應在精度較高的坐標鏜床上加工。

    2、在兩頂尖上裝夾偏心工件，由於工件外圓上的受力點分布不均勻，會使裝夾不牢固，開車後或切削加工中將產生較大的離心力和衝擊振動，會使工件出現不圓度和工件外圓切削振動等，甚至會發生嚴重事故。

    3、加工較長的曲軸工件時，最突出的矛盾是工件剛性差，回轉不平衡，容易變形，加工較困難；曲軸加工後用支撐螺釘支撐的方法可增加工件剛性，減少變形和振動；但一定要注意頂尖和支撐螺釘不能頂得過緊，過緊會使工件彎曲變形；若支撐螺釘頂得太鬆則起不到支承作用，加工中螺釘容易飛出來發生事故。

    4、偏心工件裝夾後，原中心線已偏移一定距離，為了防止打壞車刀產生事故，進刀切削時應先從工件最高點開始。

    5、檢查偏心距e時，工件應在頂在兩頂尖間打百分表測量。（百分表上的最大讀數-最小讀數=2e），如果百分表量程不夠，可加塊規或在高度遊標尺上安裝百分表和測量。

    6、車削偏心工件，切削速度不宜選得過高，車刀前角與後角不宜磨得過大。

    7、車偏心工件時頂尖受力不均勻，前頂尖容易損壞或移位。因此必須經常檢查並保證兩頂尖處在有摩擦力又有間隙的狀況。

    8、注意調整車床主軸的間隙，特別是當車床精度較差時，更顯得重要。

三、本例題加工方法與步驟

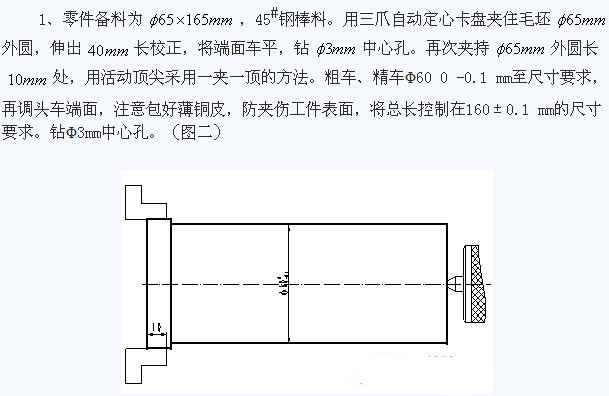

圖2

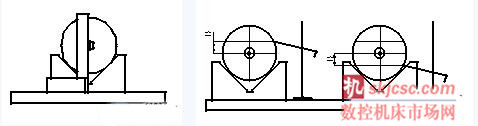

    2、在軸的兩端麵上塗色，把工件放在V形架上進行劃線，用劃針盤(或遊標高度尺)先在端麵和外圓上劃一條與工件中心線等高水平線。 （圖3）

圖3

把工件轉動90°，用90°角尺對齊已劃好的中心線，在端麵上和外圓Φ60mm上劃出垂直中心線，在兩端劃出一條偏心距為13±0.1mm的中心線，再在兩端劃出另一條偏心距13±0.1mm的中心線，見(圖4)、（圖5）。在4個偏心中心精確鑽出4個3mm的中心孔。

   圖4                                    圖53

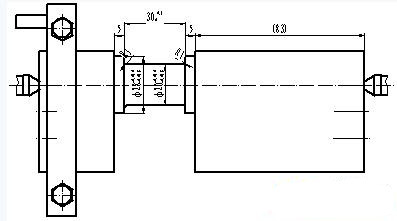

　　用平行夾夾住Φ60 0 -0.1 mm的外圓，在兩曲軸中心頂尖間裝夾，粗、精車曲軸部外圓尺寸Φ28-0.010 -0.035 mm×40mm，及Φ20 -0.010 -0.018mm×30 +0.1 0mm。

    注意末注圓角R1的加工。（圖6）

                 圖6

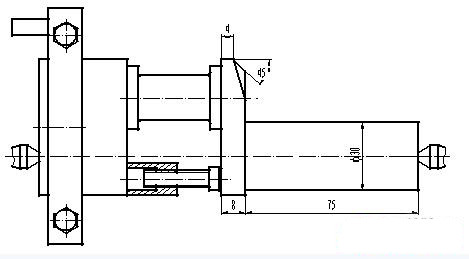

    4、用平行夾夾住Φ60 0 -0.1 mm的外圓，在兩支承軸頸中心頂尖孔間裝夾工件，並在已加工曲軸中間凹槽裝上支撐螺釘來增加曲軸剛性；使用支撐螺釘時，要保證螺釘有足夠的支撐力，防止螺釘甩出。更要注意：防止支撐力過大，使曲軸變形。粗車Φ30mm×74mm，控製中間壁厚8 mm和倒角45°及長度。(圖7)

圖7

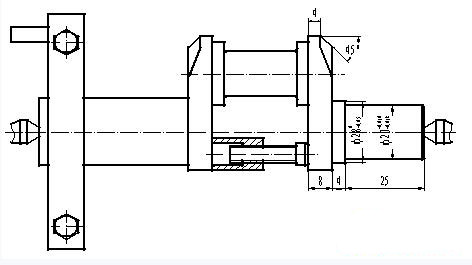

    5、調頭：用平行夾夾住Φ30mm的外圓，在兩支承軸頸中心頂尖間裝夾工件，粗、精車Φ25 0 -0.05 mm×29mm和Φ20mm-0.010 -0.018×25mm至尺寸要求並倒角1×45°,控製中間壁厚尺寸8mm和倒角45°及長度。(圖8)

圖8

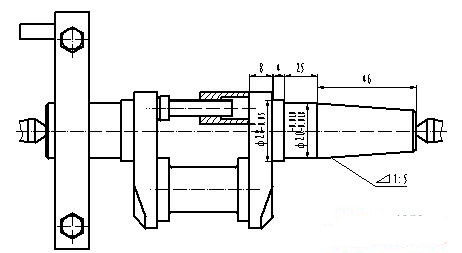

    6、調頭：用平行夾夾住Φ20 mm的外圓，在兩支承軸頸中心頂尖間裝夾工件，粗、精車Φ28 0 -0.05 mm×75mm和Φ20mm-0.010 -0.018×71mm及錐度1:5至尺寸要求，控製中間壁厚尺寸8mm及倒角1×45°。 (圖9)

圖9

    至此，加工工序已基本結束，倒棱去毛刺後送檢。

四、檢查方法

    1、采用兩頂尖的方法(見圖10)，把百分表安裝在刀架上，百分表的觸頭指在已精車Φ60±0.1的外圓上，將曲軸作上下少量的轉動，在最高點處百分表置零，再將百分表觸頭指在Φ60±0.1的外圓最低處，將曲軸作少量的轉動，在最低處讀數，最高數-最低數=實際偏心距。用同樣方法分別在兩處取實際偏心值，兩數值的平均值即為工件的偏心距。但這個方法隻適應偏心距小於百分表可測範圍的情況下，對偏心距較大的(如本例偏心距為26)應采用下述方法。

圖10

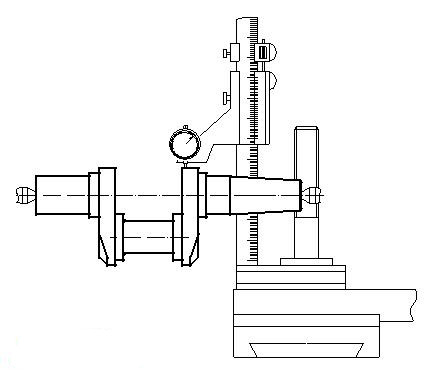

    2、仍采用兩頂尖的方法(見圖11)，把百分表安裝在高度遊標尺上，高度遊標尺放在已卸去刀架的小滑板上，百分表的觸頭指在已精車Φ60±0.1的外圓上，利用高度遊標尺作整讀數，百分表作微讀數，在最高處和最低處的讀數相減，求出其偏心距。也可用塊規求出偏心距，其餘按上述方法即可。

圖11

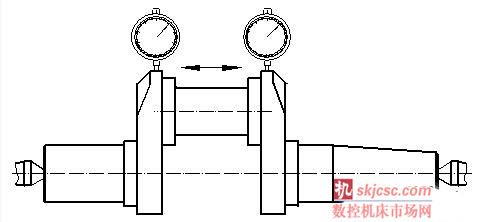

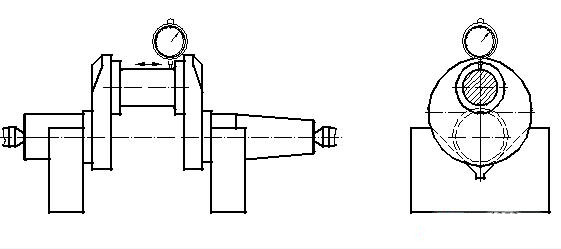

    3、平行度的測量(如圖12)，把工件兩端軸頸妥放在專用檢驗工具上，再在垂直和水平4個不同位置檢查曲軸軸線對兩端軸頸軸線的平行度，其平均誤差應小於圖紙規定的公差0.05mm。

圖12

    車削時，先把工件車到需要的直徑和長度，並把兩個端麵車平。然後在三爪卡盤的一個或兩個卡爪上墊上適當形狀和厚度的墊片，就可以車削偏心部分了。 墊片的形狀和厚度，可以根據偏心距的大小不同來選擇。由於墊片的形狀不同，所以墊片厚度尺寸的計算方法也有所不同。 1、方形墊片厚度的計算：車削偏心距較小（e ≤5～6mm）的偏心工件，可以用方形墊片如圖13。

圖13

    其墊片厚度可用下麵近似公式計算：

    X = 1.5e(1－山公式2圖  )

式中：X—墊片厚度

　　　　　　e—偏心工件的偏心距

　　　　　　d—偏心工件卡爪夾住部分的直徑。

　　　　　　圖中所示偏心工件卡爪夾住部分的直徑為60mm，偏心距為4mm，其墊片厚度為：

X = 1.5×4( 1－ 山公式3圖  ) = 6×0.9917 = 5.95(mm)

    2、扇形墊片厚度的計算

    在車削偏心距較大（e>6mm）的工件時，可以應用扇形墊片如圖14。

圖14

    扇形墊片的厚度可用下麵的近似的公式計算：

　　　　X = 1.5e( 1 +  山公式4圖  )

    如一偏心工件直徑為36mm，偏心距為10mm，其扇形墊片厚度為：

　　　　X = 1.5 × 10 × (1 + 山公式5圖   ) = 16.14(mm)

    3、墊片厚度的修正

    由於通過計算得出的墊片厚度隻是個近似值，而三爪卡盤卡爪精度、墊片材料的硬度和強度等因素也影響著偏心距；而且在實際操作中，使用按計算厚度的墊片加工偏心零件，往往大於所需要的偏心距，這就需要用試驗的方法修正墊片厚度。一般是根據計算的墊片厚度先車削一個偏心工件，接著檢驗這個工件的偏心距，測出偏心誤差值並適當修正墊片厚度，直到加工出偏心距合格的零件為止。
