1、概述

          我廠生產各種係列的搖臂鑽床，其中大件之一搖臂屬於典型的複雜零件。原采用龍門刨床進行精加工，現改為數控導軌磨床，使生產率和產品質量有了很大的提高。

       2、搖臂導軌的結構及加工精度

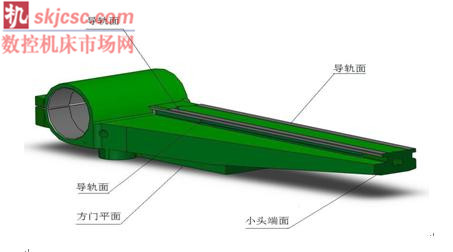

       搖臂導軌結構如圖1所示


         導軌長2400mm，材料為HT200,  搖臂導軌為矩形導軌Ⅰ麵、Ⅱ麵及燕尾型導軌55°，淬火硬度HRC45-55。

         加工精度：導軌Ⅰ麵扭曲度0.03/1000，導軌Ⅱ麵與導軌55°的平行度0.02，導軌Ⅰ麵與Ⅱ麵垂直度0.02，導軌麵粗糙度1.6/ ▽。

      共有6個待磨麵，主要是導軌Ⅰ麵，導軌Ⅱ麵，導軌240–0.1右麵，

       導軌55°斜麵，39+0.10 上麵及26右麵 。

        3、導軌磨床簡介

       它主要有床身、工作台、立柱、橫梁、主軸箱、磨頭架、組合砂輪、砂輪修正器組成，可同時磨削工件的6個導軌麵。

       4、 工藝要求：

        4.1 工藝路線：劃線—粗銑（基準麵）-粗銑（導軌麵）-失效處理-劃線--半精刨（基準麵）-半精刨（導麵）-劃線 -鑽-精磨（導軌麵）-油漆。

       4.2 工藝要求：
     采用失效處理，是為了提高搖臂導軌的精度及使用壽命，在粗加工之後，半精加工之前必須進行失效處理（自然失效不少於21天或人工時效）， 以減少殘餘應力和變形。半精刨（基準麵），該工件在精磨時，以搖臂的方門平麵為基準，所以工藝要求方門平麵粗糙度1.6/ ▽。

       5、 工藝過程及措施

       搖臂導軌的組合磨削，需經過裝夾、粗磨、精磨、檢測等步驟。


      5.1 裝夾：工件以方門平麵粗糙度1.6/ ▽為基準麵，不采用夾緊力，是在自由狀態下進行磨削，但為了便於調整和承受磨削力，適當在工件兩端兩側安放一定數量的支撐。經過調整後，用千分表以導軌Ⅰ麵及Ⅱ麵打表找0.05mm，以齒條安裝麵為基準檢查工作台麵直線度0.03mm，再與工件導軌麵與主軸箱端麵的垂直度0.05 mm 。
