在西門子840Dsl數控係統中實現進給軸全環多級變速

2020-8-12 來源：中國一重集團有限公司作者：樊凱

【摘要】介紹在數控機床改造中，采用西門子840Dsl數控係統如何實現進給軸全閉環多級變速應用。

在國外老的進口機床中進給軸采用多級變速的比較常見，如科堡20-10FP225龍門銑床X軸（工作台移動）進給分2級變速，SKODA產D-SIU400型重型臥車及SKODA產SUT200型重型臥車X軸、Z軸進給分2級變速。在這些數控機床應用西門子840DSL數控係統升級改造中，全閉環進給軸多級變速就成為我們研究的課題了。

一、課題的重要性

主軸變速功能在所有使用ISO代碼的數控係統中都規定了一些特定代碼和功能，比如西門子840D係列中，輔助應答代碼M41-M45分別代表了主軸的I、II、III、IV、V檔，這些檔位的傳動比參數可以提前預設寫入，為31050和31060的（0-6）中，當主軸變速完成後，對應接口信號(DB31--DB3n).DBX16.3為1，同時(DB31--DB3n).DBX16.0、(DB31--DB3n).DB16.1、(DB31--DB3n).DBX16.2組合起來反饋當前檔位信號，讀取對應檔位的傳動比和對應檔位的最大速度值，則所有參數都能匹配起來，檔位變換產生的輪廓偏差、定位誤差等都可分別調整，可以實現加工編程中的多級轉速變換。

進給軸多級變換功能則沒那麽容易實現，因為840D係統中沒有在參數設計中充分考慮進給軸多級變速功能，對於進給軸變速後的最大進給速度、加速度、定位誤差、輪廓偏差、伺服增益係數、傳動比等都沒有設置對應檔位的參數組，最最關鍵的問題是，西門子沒有相應的接口信號通知NC係統該進給軸當前檔位，無法將實際檔位與機床參數有機結合起來，那麽就會出現這種情況，就是進給軸變速後，由於NC無法得知，但速度變化引發的輪廓偏差、定位誤差等會讓進給軸頻繁報警，無法工作。當然了，變速完成後，手動去輸入所有相關參數是可以的，但是，這種頻次高的改動即不安全可靠又費時費力，因此，不是長久之計。

那麽,進給軸多級變速是否有必要保留呢？在現代新機床設計中，進給軸多級速度很少看到，因為在新機床設計中，通過電機功率、轉速、傳動比、安裝空間匹配，可以滿足一台機床的所有加工需求，不需要進給軸有機械變速。但是，在一些進口舊機床改造中，設計理念不夠先進的情況下還是應用了進給軸變速。比如以我們改造的一台SKODA產SUT200型重型臥車為例，原來通過I級變速增

大輸出轉矩、降低進給速度，用於粗加工；通過II級變速提高進給速度、降低輸出轉矩，用於精加工。做改造方案時，如果隻保留一個檔位，由於電機安裝空間極其狹窄，可選擇的伺服電機不能滿足原有加工需求，要麽進給速度太低，要麽輸出轉矩不夠，機床的改造就不能取得滿意的效果，所以，必須實現進給軸的多級變速。

在我們最近的數控機床改造過程中，接連發現了三例這種問題，於是，如何平滑穩定實現進給軸多級變速，而且使位置環不報警，這就成了一個重要的問題。經過多次摸索，我們終於攻克了這個難題。

二、解決方案

以SUT200型數控臥車為例，刀台X、Z分別都具有兩級變速，其中，X軸電機自帶編碼器，外置光柵尺，I級傳動比為1:18，II級傳動比為1:3；Z軸電機自帶編碼器，外置一個編碼器作位置環，位置環編碼器自帶一個減速箱，I級傳動比為1:6，II級傳動比為1:2，位置環編碼器傳動箱傳動比為2:5。這兩種情況代表了兩種非常典型的全環方式，分別以這兩種情況描述進給軸多級變速的實現。

情況一：光柵尺作位置環，以X軸為例

實現步驟：

（1）檢查傳動比。若機械能夠確切推算傳動比，則可省略此步。進行此步的前提是，與傳動比相關的31050（負載齒輪箱分母）、31060（負載齒輪箱分子）、31064（附加齒輪箱分母）、31066（附加齒輪箱分子）這幾個參數必須設置為默認值1， 31030（滾珠絲杠螺距）也按默認值10設置，反向間隙補償32450清掉，且X軸應激活的是不帶光柵尺的第一測量係統（DB31.DBX1.5=1）。前置條件滿足後，X軸切換到I級，在X軸終端壓上一塊百分表，向一個方向開1mm，此時可消除反向間隙，然後百分表清零，再向前開1mm，觀察實際百分表的計數，比如實際百分表動0.2mm，則傳動比為1:0.2=5:1，將此傳動比寫入31064、31066，然後再壓百分表，看是否準確，如果有微量誤差，將傳動比細分為500:101、5000:999等進行嚐試，直到誤差進一步減小到可忽略不計。如果追求更加精確的數顯精度，可以通過激光幹涉儀進行螺距誤差補償(LEC)。記錄下I級的傳動比，然後切換到II級，將31064、31066清掉，重新進行上述步驟，得到II級的傳動比。這裏需要特別說明的是，為什麽傳動比寫入31064、31066，而不寫入31050、31060？因為31064、31066的生效方式是CF（NEW CONFIG），不需停電重啟，而31050、31060的生效方式是PO（POWER ON），需要停電重啟。

（2）建立定義文件。得到I、II級的傳動比後，開始寫定義文件。在840Dsl的“調試”菜單裏找到“係統數據”菜單，再找到“定義”文件夾。在該文件夾內新建一個定義文件，默認客戶自定義文件名為MMAC.DEF，可任意定義文件名，打開該文件，在該文件內寫入如下內容：DEF M51 AS MLX1；書寫M51調用MLX1.SPF子程序。

DEF M52 AS MLX2 ；書寫M52調用MLX2.SPF子程序。

然後保存退出，則係統開始自動編譯該定義文件，如果文件內容書寫無錯誤，則編譯可順利通過，若編譯不通過，請檢查書寫。這裏，MLX1.SPF為X軸I級變速子程序，MLX2.SPF為X軸II級變速子程序。

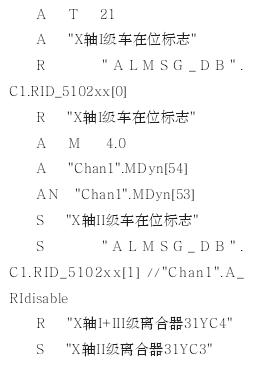

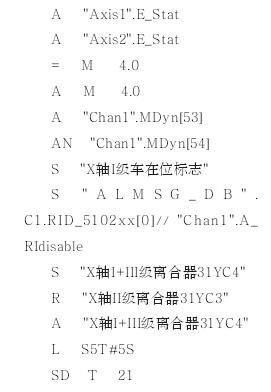

（3）建立變速子程序。定義文件建立後，可以在“製造商循環”文件夾內建立MLX1、MLX2變速啟動子程序。該子程序的作用有兩個，一個是驅動PLC程序進行變速執行元件的動作，比如離合器、電磁閥等；一個是寫變速相關參數，包括傳動比、伺服增益係數、最大進給速度等。子程序以MLX1.SPF為例，書寫子程序如下：

（5）全環試車。上述步驟完成後，則可以進行半環試車，可以看到，當在MDA方式下執行M51時，則31064、31066、32200、32000等自動按照MLX1.SPF（I檔）內設置而更改；執行M52時，上述參數按照MLX2.SPF（II檔）內設置而更改。在I檔、II檔速度下，明顯可以看到同樣的電機速度，驅動X軸的速度已經按傳動比切換過來。此時，可以激活帶光柵尺的第二測量係統（DB31.DBX1.6=1）。按照常規設置，將31000（是否光柵尺）、31040（位置環檢測是否直接安裝到機床上而沒有中間變速）均設置為1，全環設置完成。注意，若31040為0，則NCU會檢測31050、31060的數值，當掛光柵尺時，會出現輪廓監控報警、不受控製等現象。由於光柵尺直連，31070（編碼器齒輪箱分母）、31080（編碼器齒輪箱分子）默認為1即可。

情況二：編碼器外帶減速箱做位置環，以Z軸為例。

實現步驟與上麵完全一樣，但設置參數有略微差別。31000、31040必須設置為0，同時，31044（編碼器是否有中間變速）必須設置為1。由於編碼器中間有傳動比，那麽31070、31080必須設置。

三、結語

經過以上設計，完全實現了在840DSL下用M代碼或麵板自定義鍵實現進給軸的多級變速切換，保障了機床原設計功能，增強了機床的可操做性，滿足了機床各種加工生產需求，這種應用值得其他同行借鑒及推廣。
