基於華中數控係統的複合加工 機床控製係統
2018-7-17 來源:南京航空航天大學機電學院 作者:王夏望,沈建新,田 威
摘要 為了提高機身大部件在裝配過程中鑽孔鉚接的效率,並滿足高精度製孔要求,設計了由五軸機床和末端執行器組成的自動化協同鑽鉚控製方案。機床本體及高精度轉台采用華中數控係統控製,末端執行器采用倍福 PLC程序控製。在明確鑽鉚需求後設計了基於工業網絡的硬件組態和基於多軟件平台的軟件組態,並利用 Microsoft Visual Studio 開發平台編寫了上位機集成控製軟件。控製係統分別采用 Ethernet 和 Ether CAT 工業以太網實現上位機控製係統和華中數控係統、倍福 PLC 控製程序的通信連接。在集成控製軟件中通過套接字進行以太網通信接口開發,並在複合加工機床上進行試驗驗證。該控製係統具有穩定性好、集成度高、響應快、效率高的特點,能夠滿足鑽鉚需求。
關鍵詞:五軸機床;末端執行器;華中數控係統;硬件組態;軟件組態;通信
飛機機體構造複雜,零件和連接件數量眾多。機身大部件要求長壽命、高強度、密封、抗疲勞,對連接孔的製備精度有非常高的要求。傳統飛機裝配中的製孔存在諸多缺點,例如孔位精度差、易形成缺陷、需要二次裝配等。隨著計算機技術、自動化技術的發展,開發用於機身大部件裝配的複合加工機床,實現高精度自動鑽鉚功能,成為飛機先進製造技術的研究熱點之一,也是飛機裝配技術的發展方向。
用於飛機數字化自動裝配的複合加工機床在國外已經得到廣泛研究與應用。美國 GEMCOR 公司的G2000 型鑽鉚機可以鉚接弧度大於180°的超級壁板。Electroimpac 公司生產的 E7000 自動鑽鉚係統每分鍾鉚接數量達到 15 個(圖 1)。

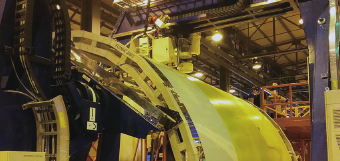

圖1 E7000自動鑽鉚係統
我國的複合加工機床研究雖然起步較晚,但目前在實踐中得到諸多應用。南京航空航天大學自主研發的基於工業機器人的自動製孔係統可以實現製孔節拍 3~4 個 /min。基於華中數控係統的複合加工機床能夠實現 6 個 /min 的鑽孔效率。
華中數控是國內最早開發數控係統、伺服電動機和驅動成套數控裝置的企業。其自主研發的 HNC-8型全數字總線式高檔數控係統采用模塊化、開放式結構體係。該係列數控係統基 NCUC 工業現場總線技術,具有多通道控製、五軸加工、高速高精度等功能。
針對機身大部件鑽鉚的具體加工指標,複合加工機床采用上下位機控製體係。在上位層采用 C++ 高級語言開發的集成控製軟件,下位層為華中數控係統、倍福 PLC 控製程序。控製係統集成了運動控製、鑽鉚加工、數據測量等功能,能很好地滿足自動鑽鉚任務的需求。
控製係統硬件組態
用於機身大部件自動鑽鉚的複合加工機床為五軸聯動數控機床,其整體結構如圖 2 所示。機床本體采用華中數控係統控製,用於承載末端執行器,控製其沿 X、Y、Z 軸方向移動以及繞 X、Y 軸方向轉動。高精度轉台作為機床的重要附件,用以裝夾工件並實現回轉和分度定位,同樣采用華中數控係統控製。末端執行器由倍福 PLC 係統控製,主要包括基準檢測、法向找正、自動送釘、鑽孔锪窩等模塊用以實現鑽鉚加工的功能。機床本體硬件組態如圖 3 所示。
圖2 複合加工機床整體結構

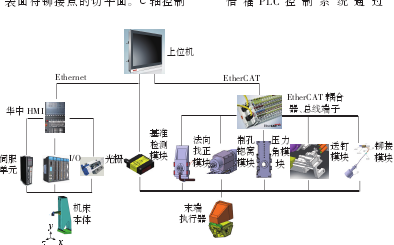

圖3 自動鑽鉚係統硬件組態
1、基於 NCUC 總線的華中 8 型 數控係統
NCUC 現場總線適用於高速、高精的數控機床領域,是國內首個現場總線的國家標準。標準 OSI 通信參考模型具有 7 層結構,能夠支持非常強大的通信需求。NCUC 總線參照該模型簡化為物理層、數據鏈路層和應用層,具有全數字、串行、同步、雙向、多站點的特點。HNC-8 數控係統是 NCUC 總線的典型應用,如圖 4 所示。HMI 提供人機交互界麵,其中的 IPC 單元用以運行數控裝置係統軟件。伺服驅動器用於控製電機運動。I/O 設備用於數字量、模擬量信號的輸入輸出。NCUC 現場總線將伺服驅動器、I/O設備等連接到 IPC 單元。X、Y、Z 軸為直線軸,分別控製機床本體的 x、y、z 向運動。由於 y向承載包括末端執行器、x 軸滑台等機械部件,負載非常大。所以 Y 軸運動由兩個電機同步控製,通過在HNC-8 係統中設置相應參數實現,如圖 5 所示。A 軸和 B 軸為旋轉軸,在刀具法向找正時調整末端執行器的姿態,使刀具軸線方向垂直於蒙皮表麵待鉚接點的切平麵。C 軸控製高精度轉台運動。

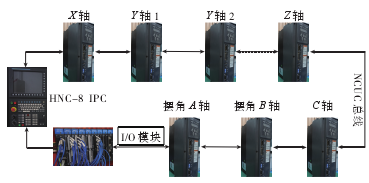

圖4 華中數控係統總線
圖5 HNC-8係統參數
2、係統通信鏈路架構
為保證整個鑽鉚加工係統的協調性與一致性,采用在上位層係統中集成控製華中數控係統和倍福 PLC控製程序。由於華中數控係統和倍福 PLC 控製係統使用的通信方式和協議不兼容,構建係統控製網絡時采用雙通信主線的架構,具體通信鏈路如圖 6 所示。華中數控係統主要負責完成非實時的點位運動控製。HNC-8 數控係統 IPC 單元提供以太網接口,因而采用 Ethernet 網絡將上位機控製係統與華中數控係統連接通信。Ethernet 遵循 TCP/IP 協議,具有傳輸速度快、穩定性好以及使用簡單的特點。Ethernet 通信接口采用 Socket組件開發,實現華中數控係統的運動指令自上而下傳輸以及華中係統自身狀態信息的自下而上反饋。末端執行器所有的輸入輸出設備都由倍福公司的 Twin CAT 軟件進行控製。Twin CAT 自動化軟件是倍福基於 PC 控製係統的核心部分,與工業計算機結合在一起,可以將現有的 Windows 係統改造為實時控製係統,構建功能強大的基於 PC 的全軟件控製係統。倍 福 PLC 控 製 係 統 通 過EtherCAT現場總線將I/0模塊及總線藕合模塊與TwinCAT控製軟件相藕合,形成完整的通信網絡EtherCAT現場總線是倍福公司自主研發的實時工業以太網。該總線以以太網為基礎,具有超快的數據傳輸速度,靈活的拓撲結構,出色的調試診斷性能,因而極大地提高了係統的實時性能。上位機PC通過網卡2,借助以太網線與倍福EK1100藕合器連接,實現上位機控製係統對末端執行器的實時控製。
圖6 係統通信鏈路
控製係統軟件組態
在軟件層麵,主要有上位機集成控製軟件、倍福 PLC 控製程序、HNC-8 係統軟件等。當同時運行這幾種軟件時,需要進行主從結構設定,時序控製規劃,通信接口開發等,從而使軟件係統能夠穩定、有序地協同執行各部分指令,完成既定任務。
1、軟件組態整體方案設計
上位機集成控製軟件在係統軟件組態中處於主導地位,負責規劃整個鑽鉚係統的加工任務,監測現場加工任務的執行情況,如圖 7 所示。上位機集成控製軟件向 HNC-8 數控係統發送點位指令,控製各坐標軸運動到指定位置;向倍福 PLC 控製程序發送加工指令,獲取現場數字量模擬量數據並調用相應算法程序處理,進而控製完成調姿、鑽鉚等加工任務。HNC-8 數控係統獲得上位機控製係統發送的點位信息後執行完成指定運動,並向上位機反饋此時的位姿信息。

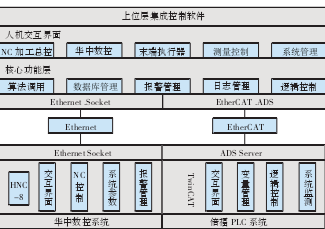

圖7 控製係統軟件組態
倍福 PLC 控製程序接收上位機控製係統加工參數設置、被控設備動作等加工指令,從而實現加工任務。同時完成對各數字量與模擬量的數據采集與控製並向上傳輸給上位機控製係統。
2、上位機集成控製軟件架構
上位機集成控製軟件采用界麵層與邏輯層相分離的設計思想。用戶界麵層獨立於核心功能層設計,以XML文件為載體與核心功能層相關聯。用戶界麵層選用 Duilib 界麵庫進行開發設計,按照自動鑽鉚控製係統功能劃分為 5 個模塊,以分層頁麵的形式加以設計和管理。核心功能層選用 UML 可視化語言構建軟件的整體框架,將整個底層分為通信控製、數據庫管理、報警管理、日誌管理等模塊,並設置統一函數接口調用上述功能模塊,方便用戶在界麵上的操作能得到快速、準確的傳達和執行,如圖 8 所示。

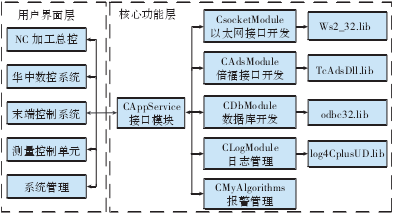

圖8 集成控製軟件架構
數據庫管理模塊作為數據庫應用的接口,主要用於存儲管理用戶信息、刀具庫信息、現場測量數據以及係統關鍵信息等。采用微軟公司推出的關係型數據庫管理係統 SQL Server 作為數據庫軟件,同時在控製軟件中要包含其靜態庫文件。
報警管理和日誌管理模塊作為日誌和報警管理接口,主要用於軟件、設備操作日誌管理和係統故障報警信息管理。選用 C++ 開源日誌庫log4cplus 進行日誌管理。log4cplus將日誌信息和報警信息分別生成兩份 Text 文件,並對這些信息進行編號和等級劃分。同時重點開發通信控製模塊,選用高效、穩定的通信方式和協議完成上位機集成控製係統與下位層HNC-8 數控係統、倍福 PLC 控製程序之間的數據交互,切實發揮上位機集成控製軟件在加工控製係統中的主導作用。
係統通信接口開發
上位機控製係統與華中數控係統的通信采用 Socket 套接字方式,根據鑽鉚加工需求開發出多種工作模式。上位機控製係統既可以作為服務端,也可以作為客戶端,從而獲得更強的兼容性。
1、Socket 通信基礎
網絡中進程之間進行相互通信的基本前提是能夠對進程實現唯一的標識。IP 層的“IP 地址”可以唯一標識網絡中的主機,而 TCP 層的“協議 + 端口”可以唯一標識主機中的一個進程。因而 TCP/IP 協議族可以通過 3 個以上參數在網絡中對進程進行唯一標識。Socket 把 TCP/IP 層複雜的操作化簡為幾個簡單的接口,直接調用這些接口就可以實現進程在網絡中的通信。它將一個 Socket 與TCP/IP協議的 3 個參數綁定,在不同主機間建立雙向通信的端點,協議的應用層就可以通過套接字接口區分來自不同網絡連接或不同應用程序進程的通信,從而使數據並發傳輸。
2、上位機軟件通信接口開發
在 windows 平台下進行 HNC-8 的通信接口開發,需要將 HNC-8 的相關軟件包文件加載到軟件的工程文件夾中。然後在上位機軟件中調用華中數控提供的接口函數完成通信。上位機與華中數控通信采用Socket 通信具體實現過程:
(1)設置 HNC-8 數控係統參數。將係統 NC 參數中“是否啟動網絡”值設置為 1,即允許進行網絡通信。
(2)配置 Microsoft Visual Studio開發環境。在附加包含目錄中加入接口函數頭文件的路徑;在附加依賴項中加入 lib 庫文件路徑;在生成的目標文件所在文件夾中加入 dll 文件。
(3)綁定本地 IP 地址和端口。調用 HNC_Net Init Net Init(const Bit8 *ip, u Bit16 port)函數,將兩個參數分別設置為上位機的 IP 地址和端口號,完成與套接字的綁定。
(4)向華中數控係統發送連接請求。調用 HNC_Net Connect(constBit8 *ip, u Bit16 port)函數,將兩個參數分別設置為向華中係統 IP 地址和端口號。華中係統接受請求後完成連接。
在完成接口開發後,便可以利用HNC-8 數控係統預留的函數接口完成上位機與華中係統的數據交互,實現上位機對華中係統的控製。常用函數接口如表 1 所示。華中數控以太網通信試驗針對複合加工機床控製係統,以上述軟件架構進行上位機集成控製軟件編寫。同時完成華中數控通信接口的開發,並在複合加工機床上進行通信試驗驗證。

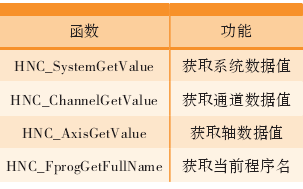

表1 華中數控係統接口函數

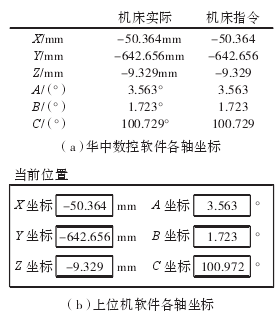

圖9 通信試驗結果
結果如圖 9 所示,華中數控係統成功與上位機軟件完成通信連接,能夠執行上位機軟件下發的運動指令。同時上位機軟件能夠讀取華中數控係統當前的狀態信息,並以 100ms 為
函數 功能HNC_System Get Value 獲取係統數據值HNC_Channel Get Value 獲取通道數據值HNC_Axis Get Value 獲取軸數據值HNC_Fprog Get Full Name 獲取當前程序名刷新周期在軟件界麵上顯示。
結論
(1)對機身大部件複合加工機床控製係統進行總體架構設計,采用Ethernet 和 Ether CAT 兩種通信方式實現係統由上而下的控製。
(2)華中 HNC-8 數控係統能夠滿足鑽鉚係統的運動控製要求,完成加工任務。
(3)集成控製軟件運行穩定,通信響應迅速,充分發揮了其主導作用。
