摘 要: 在現代裝備製造業繁榮發展的過程中，裝備的功能和性能都取決於數控加工這一關鍵技術． 在開放式數控係統上，以 PMAC 為基礎，進行數控係統的開發，分別對數控係統內的硬件模塊和軟件結構的優化與開發進行了探討，構建了比較完善的開放式數控係統．

        關鍵詞: PMAC; 數控係統; 研究; 開發

        在當前的市場上，數控係統中的硬件模塊和軟件結構基本都是專用的，兼容性非常差，在科學技術不斷進步的過程中，缺點逐漸暴露出來． 基於此，以 PMAC 為基礎，對數控係統內的硬件模塊和軟件結構進行優化與開發，進而構建出比較完善的開放式數控係統．

        1 、基於 PMAC 的數控係統總體概述

       在進行開放式數控係統構建時，係統的實現途徑是首先需要考慮的問題，對於開放式數控係統的實現，要充分的考慮該係統的發展特點、開發的成本、開發的難度等因素，最終選擇出恰當的實現方式，基於這些方麵的因素，本文中采用的形式為 IPC + 可編程運動控製器． 所謂 IPC + 可編程運動控製器形式，是指在 IPC 的基礎上，將可編程運動控製器嵌入進去［1］． 實際上，此種係統的運行平台為 IPC，而核心性的部件為可編程運動控製器，這種形式的開放式數控係統所具備的擴展性是非常好的，當用戶需要進行
再次開發時，該形式完全支持． 此係統的開放性有兩級，一個是上級，另一個是下級． 除了具備成本低的優點之外，對於用戶自定義的軟件，在係統中能夠比較好的運行，與傳統的 CNC 相比，該係統界麵所具備的友好性更優．

       2 、硬件模塊開發

       2． 1 總體結構

       基於 PMAC 的數控係統在進行開發時，PMAC 型號的選擇是非常重要的一個環節． 在本文研究開發的係統中，選擇的運動控製卡為 PMACC2A － PC104 型，這個型號的運動控製卡屬於板卡級產品，比較適合應用於嵌入式係統中． 控製卡具備十分緊湊的結構，在使用的過程中成本比較少，具備比較高的經濟性［2］．

      根據上麵的闡述可知，本文中開發的基於 PMAC 的數控係統實現形式為 IPC + 可編程運動控製器，此可編程運動控製器選擇的就是 PMAC 運動控製卡． 由此，開放式數控係統的實現形式為 IPC + PMAC，在開發的數控係統中，選擇的 IPC 為上位機，主要的職責就是完成非實時性的任務，比如係統管理等，對於係統內的資源，合理的進行分配，在傳遞信息時，速度非常快． 運動控製卡的主要任務是進行控製，控製的對象為運動軸，具備極強的實時性，同時，還擔負采集的職責，各軸的測量信息都在采集的範圍之內． I/O 卡的主要功能是輸入和輸出，當各種開關量信號需要進行輸入或輸出時，I/O 卡就開始工作，其所完成的也是實時性的任務．




      圖 1 IPC + PMAC 總體結構圖


      2． 2 工控機

      工控機是指工業控製計算機，在工業環境中，其運行具備較高的可靠性，與傳感器等裝備能夠實現直接連接，從而有效地完成測控任務． 無論是生產現場還是機械設備的組成部分，工控機都可以實現有效的應用，在生產現場，對整個生產過程進行實時的監控，並完成數據采集、處理和控製任務，而當工控機作為機械設備的組成部分時，主要的就是完成控製任務［3］． 工控機的性能非常的穩定，在運算時，具備很快的速度． 除此之外，工控機還具備兩大優點，一個是可靠性高，另一個是具備較高的環境適應能力． 基於 PMAC 的數控係統在開發的過程中，模擬的是工業環境，因此係統中選擇的工控機型號為 PLK－ 450，此種型號的工控機在嵌入 PMAC 卡時，便捷性非常好． 另外，工控機所配備的接口為 USB 型，即使 PMAC 卡與工控機之間的安裝形式分裝，通信也能夠有效的保證．

       2． 3 主基板

       在開放式數控係統中，需要對 5 個軸進行控製，而 PMACC2A － PC104 在進行控製時，可以同時對 4個軸進行控製，這就需要對運動控製卡進行擴展． 在數控係統中，主卡為此型號的運動控製卡，隨後添加一個副卡，副卡選擇的是 ACC － 1P 軸擴展板，此擴展板同樣具備 4 個通道． 由此一來，數控係統中所具備的軸數就增加為 8 個．

      2． 4  I/O 板

      對於運動控製係統來說，除了要執行運動程序之外，還需要執行邏輯控製程序． 通常來說，原點、限位、主軸功能等都是數控係統中需要處理的邏輯變量，在對這些邏輯變量進行處理時，多是由可編程邏輯控製器來進行． 在開發的開放式數控係統中，原點和限位的處理可以由主卡來進行，而其他的邏輯處理則需要利用 I/O 板來實現，並且要對其進行擴展，擴展的實現也是由擴展板來實現，型號為 ACC －2P．


      3 、軟件結構開發

      3． 1 軟件開發核心技術

      在開放式數控係統中，軟件是十分重要的組成部分，對數控係統的功能有著重要的影響． 在進行控製係統軟件開發時，要注意以下四個方麵的技術問題: 第一，合理的選擇軟件開發平台． 軟件開發需要通過相應的開發平台來實現，在進行控製係統的軟件開發平台搭建時，平台除了要具備軟件開發的功能之外，還需要蘊含十分豐富的開發資源，以便於二次開發或後續使用的實現． 在進行基於 PMAC 的開放式數控係統軟件開發時，以 Windows 2000 為操作平台來實現軟件開發，同時，開發資源來源於 PMAC 的動態鏈接庫［5］; 第二，插補算法的確定． 當前，在控製機床軌跡時，采用的插補策略為粗插補和精插補結合的方式，然而在進行插補的過程中，受到采樣頻率的製約，在一些中低速場合中，此種方法具備很好的插補效果，但是如果是高速高精度場合，此種插補策略無法滿足要求． 基於此，在進行軟件開發時，選擇的插補算法為高速高精度，這在 PMAC 具備的功能中可以很好的實現; 第三，注重軟件伺服控製的性能．數控係統的主要目的是對數控技術進行控製，在實現控製目標的過程中，最終的部分就是伺服控製，通過伺服控製的功能，使得數控加工過程中，精度和速度都能夠滿足加工的要求． 因此，在進行軟件開發時，就必須要十分注重軟件伺服控製的性能，在 PMAC 運動控製卡中，所提供的算法為數字 PID 伺服控製，由此一來，伺服控製所具備的性能就非常的優良; 第四，保證軟件開發的可靠性及效率． 數控係統中的軟件所承擔的任務是比較多的，在軟件設計的過程中，必須要保證軟件具備完成這些任務的功能，由此導致軟件設計與開發的複雜性比較高，為了保證軟件開發具備較高的可靠性，同時在保證性能的基礎上盡量地縮短開發周期，就需要采用恰當的開發語言． 在 PMAC 的動態鏈接庫中，能夠實現高級語言開發的支持． 因此，在進行軟件設計時，采用的設計方法為模塊化程序設計，進而不但滿足了可靠性及高效率的要求，而且在軟件使用的過程中，維護非常的簡單［6］．

      3． 2 數控係統軟件開發

      具體說來，開放式數控係統在進行軟件開發時，主要包含兩個部分，一部分是 PMAC 實時控製軟件，另一個部分是係統管理軟件． 對於 PMAC 實時控製軟件，在進行設計時，開放性是必須要充分考慮的因素，不同的用戶具備不同的功能需求，開發出來的 PMAC 實時控製軟件要支持用戶增加軟件功能模塊; 而對於係統管理軟件來說，所承擔的功能並不具備實時性，比如係統初始化、故障診斷、係統進程管理等． 軟件開發的進行需要以係統設計要求為依據． 首先，分析係統的需求功能; 其次，根據係統功能，對軟件所承擔的功能進行有效地劃分; 最後，以 Windows 2000 操作平台以及開發資源為基礎，完成軟件開發［7］．

      開放式數控係統的控製軟件具備開放性的特征，主要包含五個層次，這五個層次的不同功能形成了控製軟件的體係結構，見圖 2． 開放式數控係統軟件開發最關鍵的一個環節是在操作係統的選擇上，因為它是一個實時的多任務控製係統，也隻有這樣，才能確保數控係統控製的實時性．

     控製軟件的開發在 Windows 2000 平台上進行，采用的開發語言為 VB 語言，在數控係統中，大部分的任務都是實時性任務． 因此，PMAC 與 IPC 之間通信的建立、故障診斷、參數輸入等都是軟件開發過程中的重點． 在 PMAC 運動控製器中，包含軟件包 Pcomm32，此軟件包具備較強的開放性，同時，其中還包含 ActiveX 通信空間，當 IPC 與 PMAC 通信時，隻需通過這兩項功能就可以有效地實現通信． 由此一來，通信設計中比較繁瑣的驅動程序設計就可以直接省略，提升了軟件開發的效率． 除了開放性之外，利用VB 語言開發出來的軟件具備的可移植性也非常好． 通過 Windows 2000 與 VB 語言的有效結合，再加上編程時采用麵向對象法，保證了軟件開發的可靠性． 同時，PMAC 的動態鏈接庫中具備豐富的開發資源，促使軟件開發的順利實現，也保證了軟件基本功能的實現．

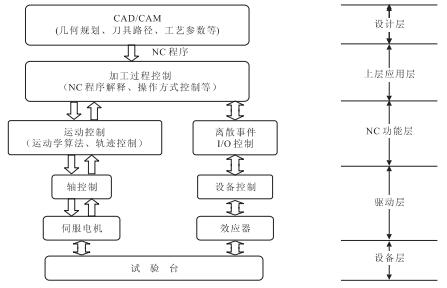

     圖 2 控製軟件的體係結構


     4 、結論

     數控技術的開發與應用促進了現代裝備製造業的繁榮發展，在應用數控技術的過程中，需要通過數控係統來對其進行控製，以便於保證數控加工的速度及精度． 原有的數控係統所具備的開放性不足，為了改善這個問題，在 PMAC 的基礎上，開發了開放式的數控係統． 在明確係統的總體框架之後，通過相應的硬件模塊開發與軟件結構開發，不僅保證了數控係統的開放性，同時提升了數控係統的性能，有效地實現了控製，最終推進了現代裝備製造業長久的發展．
