一種伺服綜合控製電路的研製

2017-7-11 來源：陝西華經微電子股份有限公司作者：甘建峰

摘要：文中總結了一種用於航空的伺服綜合控製電路的研製，詳細地介紹了該電路的電路原理、研製方法、技術難點和測試原理等問題。

關鍵詞：伺服；電路；綜合；控製

１概述

航空的伺服綜合控製電路為專用電路，在測試時要外接相應的線路構成一局部係統，才能進行全部指標的調試。

該產品的主要技術指標如下：

電源電壓範圍（ＵＣＣ１）５　Ｖ±０．２　Ｖ；電源電壓範圍（ＵＣＣ２）＋１５　Ｖ±０．５　Ｖ；電源電壓範圍（ＵＥＥ）－１５　Ｖ±０．５　Ｖ；工作溫度範圍（ＴＡ）－５５℃～＋１２５℃。

其電特性如表１。

表１　電特性

２　外形尺寸及引腳定義

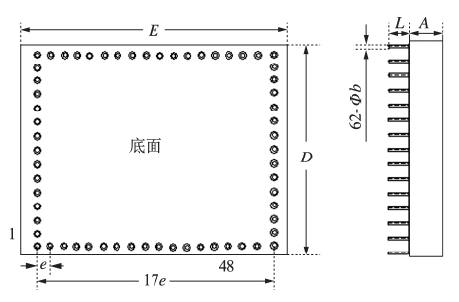

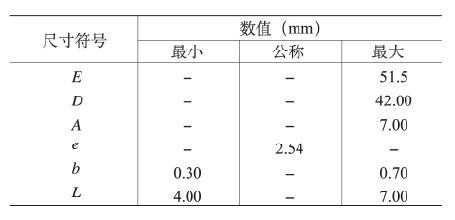

外形尺寸見圖１；引腳定義見表２

圖１　外形尺寸

３.電路原理及測試方法

３．１　研發支撐文件

（１）伺服綜合控製電路技術協議書；

（２）ＧＪＢ２４３８Ａ－２００２《混合集成電路通用規範》。

３．２　電路組成及工作原理

伺服綜合控製電路是由監控電路、解調電路、綜合電路組成。監控電路是將前級監測到的小信號經過多級放大，其中一路輸入到故障門限電路，通過故障門限電路的狀態來控製後級電路；解調電路是將放大信號通過ＣＭＯＳ模擬開關來控製後級電路；綜合電路中集成有比較器和與非門，與外圍電路一起構成一個小係統來控製後級的狀態。三個分係統相互影響、相互關聯，共同構成了伺服綜合控製電路。該電路主要由放大器ＬＭ１４８、比較器ＬＭ１３９與非門５４　ＨＣＴ００、ＣＭＯＳ模擬開關ＤＧ－３０３Ａ、二極管１Ｎ４１４８、北元六電容和外圍電阻組成。由於體積小，元器件數量較多，因此，采用陝西華經微電子股份有限公司成熟的厚膜集成工藝。電路中的電容采用片式化的，首選ＮＰＯ材料或Ｘ７Ｒ材料；電阻采用印刷電阻，電阻漿料選用杜邦公司的優質漿料；集成塊選用合格供應商提供的裸芯片集成電路。電路原理如圖２。

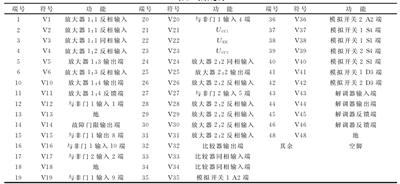

表２　引腳定義

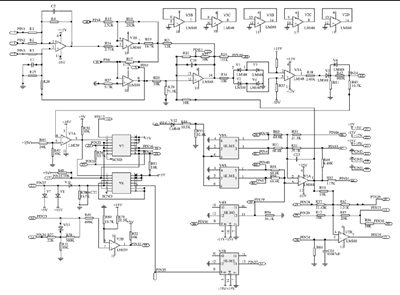

圖２　電原理圖

３．３　測試方法

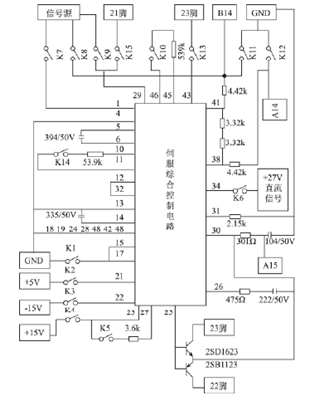

電路測試原理圖如圖３所示。

（１）準備工作初始各開關均處於斷開狀態；ＵＣＣ１＝＋５　Ｖ±０．２　Ｖ，ＵＣＣ２＝＋１５　Ｖ±０．５　Ｖ，ＵＥＥ＝－１５　Ｖ±０．５　Ｖ；信號源開啟，＋２７　Ｖ±０．２　Ｖ直流信號開啟；按測試原理圖３接線；下述測量參考地為１３腳。

圖３　電路測試原理圖

（２）綜合放大增益Ａ１閉合Ｋ１、Ｋ２、Ｋ３、Ｋ４、Ｋ７、Ｋ１１、Ｋ１２、Ｋ１４（其餘開關保持斷開），接通電源ＶＣＣ１、ＶＣＣ２、ＶＥＥ，調節信號源為直流信號１　Ｖ，測５腳對地電壓Ｖ５和１０腳對地電壓Ｖ１０，︱Ｖ１０／Ｖ５︱即為綜合放大增益Ａ１，Ａ１應符合表１的規定。

（３）綜合放大增益Ａ２閉合Ｋ１、Ｋ２、Ｋ３、Ｋ４、Ｋ９、Ｋ１１、Ｋ１２（其餘開關保持斷開），接通電源ＶＣＣ１、ＶＣＣ２、ＶＥＥ，調節信號源為直流信號－１　Ｖ，測２９腳對地電壓Ｖ２９和Ａ１５對地電壓ＶＡ１５，︱ＶＡ１５／Ｖ２９︱即為綜合放大增益Ａ２，Ａ２應符合表１的規定。

（４）解調器增益Ａ３閉合Ｋ１、Ｋ２、Ｋ３、Ｋ４、Ｋ８、Ｋ１０、Ｋ１３（其餘開關保持斷開），接通電源ＶＣＣ１、ＶＣＣ２、ＶＥＥ，調節信號源為直流信號１　Ｖ，測Ｂ１４對地電壓ＶＢ１４和４４腳對地電壓Ｖ４４，︱Ｖ４４／ＶＢ１４︱即為解調器增益Ａ３，Ａ３應符合表１的規定。

（５）故障門限ＶＧＺ閉合Ｋ２、Ｋ３、Ｋ４、Ｋ５、Ｋ６、Ｋ７、Ｋ１１、Ｋ１２（其餘開關保持斷開），接通電源ＶＣＣ１、ＶＣＣ２、ＶＥＥ，調節信號源（直流信號）從０開始向正方向由小到大改變電壓值，監視芯片１４腳，當１４腳有輸出時（≥２Ｖ）測１腳對地電壓Ｖ１，此時︱Ｖ１︱即為故障門限ＶＧＺ，ＶＧＺ應符合表１的規定。

（６）輸出零位電壓ＶＺＥＲ（）閉合Ｋ１、Ｋ２、Ｋ３、Ｋ４、Ｋ１１、Ｋ１２（其餘開關保持斷開），接通電源ＶＣＣ１、ＶＣＣ２、ＶＥＥ，測５腳對地電壓Ｖ，此時︱Ｖ︱即為輸出零位電壓ＶＺＥＲＯ，ＶＺＥＲＯ應符合表１的規定。

（７）比較器閥值Ｖ閉合Ｋ１、Ｋ２、Ｋ３、Ｋ４、Ｋ６、Ｋ１１、Ｋ１２、Ｋ１５（其餘開關保持斷開），接通電源ＶＣＣ１、ＶＣＣ２、ＶＥＥ，測３３腳對地電壓Ｖ３３，此時︱Ｖ３３︱即為比較器閥值Ｖ閥，Ｖ閥應符合表１的規定。

（８）絕緣電阻ＲＪ室溫下用超高值絕緣電阻測試儀在直流１００　Ｖ條件下測外殼和地之間的電阻值應符合表１規定。

４　技術難點及解決方案

４．１　高密度集成及細線工藝

該產品電路較為複雜，所用元件較多，在有限的外殼體積下，必須提高集成密度才能合理完成布版。在研製過程中為解決高密度集成問題重點攻關了細線工藝。細線工藝的重點是控製細線的分辨率，保證印刷線條表麵光滑、無毛刺、無斷線、根根分明，以確保導帶不會短路或斷路。在厚膜印刷中，影響細線分辨率的主要因素有以下幾個方麵：絲網的目數及張力、掩膜、漿料、印刷參數等。采用措施：（１）絲網采用４００目不鏽鋼絲網，在網版製作上采用先進的水洗膜製作工藝，替代了原有的製網工藝，使圖形邊緣清晰度更高，無毛刺、更加平整，漏印效果非常好；（２）選擇粘度適中，具有較高的觸變性和較好的凝膠效應的５７係列杜邦漿料，確保了導帶根根分明；（３）在印刷時保證刮板沿線條方向刮料，減少了線條短路的幾率，同時也減小了布線間的串繞。通過以上措施，經過反複的工藝實驗，目前，細線印刷最小線寬可達到１００μｍ，最小線間距可達到１２５μｍ，印刷合格率可達到８０％以上，並製定了相應的工藝文件。

４．２　解決內部水汽含量

本試驗是測定該電路內部氣體中的水汽含量，在初樣階段，電路封裝後做內部水汽含量試驗，比標準的要求差的很遠。查找原因，發現導電膠、高溫環氧、焊膏裏分別有水汽。針對此情況，通過提高烘幹溫度、延長烘幹時間和在蓋板上印刷水汽吸收劑等特殊工藝後，嚴格按照以上措施操作後，解決了內部水汽含量問題。

４．３　關於測試準確性的問題

在產品測試過程中，容易出現開始測試時輸出電壓偏高，半分鍾左右後電壓才能恢複正常的現象，這主要是由於該產品內是由相互關聯的多個小係統構成，在整機測試時各係統同時工作，而在單獨測試該產品時隻能分係統各個測試。在測試一個係統時，其餘係統就處於懸空空載狀態，這樣不工作的引出腳就容易積攢電荷，通過電路內部的放大電路將幹擾放大，所以在測試時要將產品的引出腳在防靜電膜上插一下將靜電放掉。

５協議和實測電特性對比

協議和實測電特性對比表見表３。

表３　協議和實測電特性對比表

６.結論

該產品為用戶專用產品，研製成功後在用戶整機上測試滿足要求。同時該產品高密度集成、體積小、重量輕、全金屬屏蔽封殼使用戶整機體積和重量大幅下降，滿足了航空產品減重的發展趨勢，具有廣闊的應用前景。
