摘要：介紹搗固機控製工藝，提出電氣控製係統的控製策略,設計變頻器控製方案。采用GKAKE變頻器驅動直線電機，取得滿意的運行效果。

      一、 直線電機行業介紹

     搗固機是由直線電機構成的，在介紹搗固機前，先介紹下直線電機的優點機行業應用，直線電機的優點，直線位移機構的傳動元件和執行元件相結合。按能量轉換定理，進給機構的直線電機可分為同步電動機和異步電動機。直線電機結構緊湊、功率損耗小、快移速度高、加速度高、運動噪聲低等優點，直線電機 驅動方式與旋轉電機驅動方式的最大區別是，取消了從電動機到工作台之間的一切機械中間傳動環節，實現了“零傳動”，避免了絲杠傳動中的反向間隙、慣性、摩擦力和剛性不足等缺點。

     1. 在工業與自動化中的應用


     由於直線電機有其自身獨特的優點，因此在機械設備和機床中的機電一體化方麵得到廣泛應用，如直線電機驅動的衝床，電磁錘、螺旋壓力機、電磁打箔機、壓鑄機和型材軋製牽引機等。在機械加工機床中用於往複運動的動力源—直線電磁驅動裝置在車銑、刨、磨、插、鋸、拉等機床中得到應用，替代傳統機械傳動裝置。在激光機械、半導體製造設備上也應用了直線電機驅動的X-Y工作台。以及用於組合機床自動化生產機床間直線電機驅動傳送線，用於浮法玻璃生產線上的熔融金屬攪拌器。用於電網中的直線電機驅動真空斷路器，用於選礦的直線電機鐵磁分離器。 用於冶金工業中的電磁泵、液態金屬攪拌器。用於紡織工業中的直線電機驅動的電梭子、割麻裝置以及各種自動化儀表和電動執行機構。

     2. 在交通運輸業中的應用

     直線電機技術在磁懸浮列車方麵是很重要的應用，在交通技術發展上是一個很大的突破，除此之外，還有直線電機驅動的電磁推進器，直線電機驅動的地鐵，直線電機驅動的公路高速電動車等。

     3. 在物料輸送與搬運方麵的應用

      直線電機在各種物料輸送和搬運方麵具有獨特的優勢，例如：在垂直輸送方麵有直線電機電梯、升降機；在平麵輸送方麵有直線電機驅動的郵政包件分揀輸送線、行李分揀輸送線、鋼材生產輸送線、電氣、電子、機械加工生產線、食品加工線、製藥生產線等各種工業加工線、裝配線、檢測線，商場、醫院等場合的物料輸送及立體倉庫的搬運、立體汽車庫的調度等。

     4. 在民用與建築業方麵的應用

     在民用與建築業方麵直線電機也得到廣泛應用，如：直線電機驅動的門與門鎖、窗與窗簾、床、餐桌、椅等，達有用直線電機驅動的洗衣機、幹燥機、晾衣架、電動工具、搬手、擰緊裝置等。

     5. 直線電機在計算機及辦公設備領域的應用

     在計算機光驅設備，輸入輸出設備當中，如數字掃描儀、打印機、都采用了直線電機驅動。在辦公設備中如繪圖、筆式記錄儀等直線電機也得到應用。

     6. 在軍事、醫療及其它方麵

     目前國外已把直線電機應用到電磁炮、潛艇、軍用仿真設施中，在衛星和宇宙飛船上也采用了一些直線電機。在醫療儀器中已經出現了直線電機驅動的人工心髒、盲人觸覺模擬器以及在電療、磁療按摩捶擊等方麵也應用了直線電機。玩具業也大量使用了直線電機。

      二、 直線電機驅動搗固機與傳統搗固機優勢


      1. 傳統搗固機工作原理

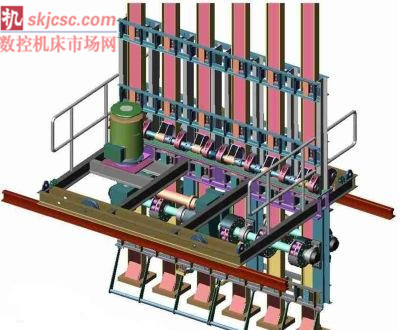

      通過電機減速機，利用減速機輸出軸旋轉，通過聯軸器、變速機構、凸輪軸係、凸輪緣圓周運動，將搗固錘拋起400mm，錘杆通過上、下部機架、導向裝置將錘杆準確進入煤槽。通過凸輪軸係連續的圓周運動將搗固錘上下拋起，實現連續搗固

      2. 傳統搗固機出現的問題

1) 砸錘問題由於錘杆與導向裝置之間存在間隙較大，在搗固過程中，受外力的作用下，搗固錘無法垂直落入煤槽，造成砸錘。
2) 減速機齒輪打齒問題由於導向不準確，搗固錘在搗固過程中經常擺動，迫使搗固錘做無規則運動，致使搗固減速機在搗固過程中受到不均（jun1）勻的外力的碰撞，經過長時間的不規則運動，造成減速機齒輪打齒。
3) 機架開裂問題由於原機架設計的鋼結構較軟，部分受力部位薄弱，再加上搗固錘的自重約400Kg，受無規則運動的擊打和搗固過程中的震動力，日積月累，搗固機機架鋼結構疲勞作業，造成機架開裂。
4) 彈性元件損壞問題由於原導向機構導向不準確，搗固錘杆在搗固過程中的擺動，彈性元件受外力擊打，造成頻繁損壞。
5) 設備容損件維護不方便，搗固杆的摩擦片要定期更換，如在生產中有摩擦片脫落擠在偏心輪裏，致使搗固杆無法起錘，這種問題處理方式：放開固定絲，取出摩擦片，放下搗固杆，更換新的摩擦片與搗固杆，維修周期長，費用高，影響生產。

      三、 采用GTAKE變頻直線電機方案

      1、 直線電機搗固機組成

      單錘搗固機組成，有一台GK600-4T132G/160L,四台直線電機，額定功率17.5KW，額定電流35A，額定推力2500N，級數六級，功率因數0.54,一根480Kg錘杆，台架，導向輪及輔助機械，電控係統有西門子S7-300PLC與Wincc組成。

      2、 變頻器驅動直線電機，四台直線電機為並聯方式

      變頻器同時為四台電機供電，采用V/F控製方式。

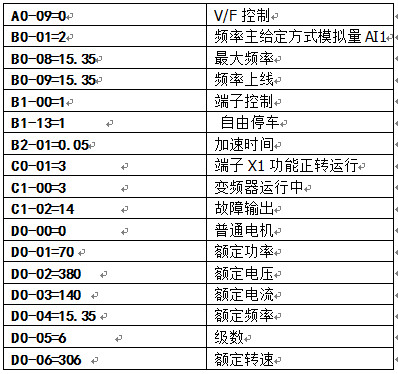

      控製參數


      四、 吉泰科控製機控製係統優勢

      1. 采用變頻器驅動直線電機工作效率提高，在運行高度都在400mm,傳統搗固機運行次數在60次左右，采用變頻器驅動直線電機運行次數在67次左右。

      2. 由於錘杆與電機線圈間的間隙在2mm左右，間隙小，不存在傳統搗固機砸錘現象。

      3. 直線電機為直驅方式運行，沒有減速機，不存在減速機的磨損與維修，減少了故障點。

      4. 老式搗固機為摩擦式，摩擦片要經常更換保養，曾加維護成本，維修時間，並且故障率高，影響生產，變頻直線電機式搗固機沒有摩擦片，節約維護成本維護時間。


     5. 設備穩定性提高，增加生產效率，有與原理不同，沒有減速機、摩擦片等機械裝置減小了設備重量，在同等重量下台架的使用壽命增長。

      五、結束語

      以上解決方案，已經得到多個場合應用，得到廠家認可，長期使用，運行平穩，控製效果優秀，獲得用戶好評。
