變頻器在風機節能降耗改造中的應用

2019-7-29 來源：珠海羅西尼表業有限公司作者：卞勁鬆

【摘要】風機設備調節工業生產所需風量采用變頻技術，是實現風機節能降耗的一種主要途徑。本文通過對風機能耗分析，進而介紹變頻器對風機控製係統的節能改造，給出節能估算方法。

【關建詞】風機能耗分析；風機變頻節能原理；節能估算

節能降耗是我們國家重要國策。節能降耗不僅給企業帶來很好的經濟效益，也是積極響應國家號召，建設資源節約型社會是構建社會主義和諧社會必然選擇。風機類設備是企業生產重要輔助設備，耗電量大、能耗高是其特點。風機選型是按其滿負荷計算，但在實際工作中，風機一般采用恒速控製風速、風量，如生產工藝發生變化需要控製調節風量、風速大小，常用方法是調節風門、閘門的開度等來進行控製，這就造成大量電能消耗在檔板上，運行效率低，能源消耗高。

變頻器是可以調節交流電動機轉速速度變化的控製設備，它通過改變電機工作電源頻率的方法來實現。對風機而言，利用變頻器調節風機風速，優化風機運行狀態，達到節能降耗是其重要途徑。

1 、風機能耗分析

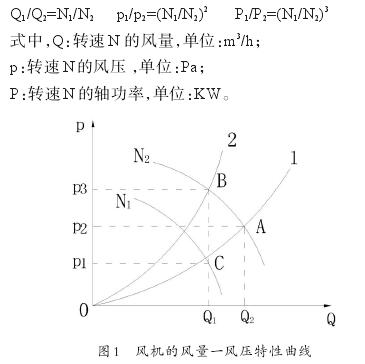

風機是通過加大氣體壓力（風壓）之差排送氣體的設備。風機在低轉速時轉矩小，其轉矩的大小隨風機轉速變化成二次方增減，負載屬於平方轉矩型。其特點是風機的轉速 N 與風量 Q成正比，風壓 p 與轉速 N 的平方成正比，軸功率 P 與轉速 N 的立方成正比，即：

圖1中，N1：風機變頻狀態（降速）運行時的特性；N2：風機在額定頻率狀態（額定轉速）運行時的特性；1 ：鳳機管網阻力最小阻力特性；2 ：風機管網阻力增加阻力特性。圖1表示，曲線1與曲線N 2交叉點A為自然工作點，其風機工作狀態為額定轉速，風門開度最大。其風量和風壓分別是 Q2和 p2，此時風機軸功率跟 Q2與 p2的乘積（Ap20Q2的麵積）是正比關係。按照生產工藝要求需要風量從Q2降到Q1時，有兩種實現方法。

1.1 控製風門開度

風機在額定轉速狀態下，調節（降低）風門開度大小，增加了風機管路阻力，風機的工作點A點移到曲線2上的B 點。可以看出，風量下降到Q1，風壓也隨之增大到p3。風機軸功率跟Q1和p3的乘積（Bp30Q1的麵積）是正比關係，因為風機一直在額定轉速狀態下，軸功率從風量跟分壓的乘積（麵積）來看也變化不多，電能消耗在檔板上，沒有節能效果。

1.2 變頻調速控製

若風機的轉速由變頻器控製，風機轉速下降，工作特性由曲線N2下降到曲線N1，風門開度（最大）不變，管網阻力也不變，流量仍是 Q1，相應工作點由 A 點移到 C 點，風壓由 p2降到 p1，此時風機軸功率跟 Q1與 p1的乘積（Cp10Q1的麵積）成正比。例如，風機所需風量下降到70%，由風機負載特性可知：風量與轉速成正比，轉速也相應下降到 70%，軸功率與轉速的立方成正比，軸功率：P=N3=(70%)3=34.3%，由此軸功率下降到額定功率的 34.3% ，若風機所需風量下降到 50%，軸功率將下降到額定功率的12.5%。得出風機轉速下降時，風量也相應減少，其功率下降很多，節能效果顯著。

2 、變頻器調速原理、應用及節能分析

2.1 變頻器調速原理

工業生產所用風機是三相交流異步電機。電機的電源頻率和轉速關係用下麵公式表示：

s：風機轉差率；p：電動機極對數。由上式可知，改變電機電源頻率相應轉速也發生變化。在風機傳動係統中，用變頻器調節電機轉速就是通過改變電源頻率，進而達到改變風量大小的目的。

2.2 變頻器應用實例

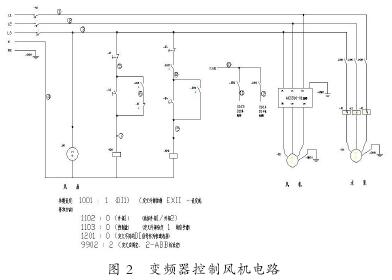

圖2 為風機變頻器控製電路。該應用采用變頻調速調節風量。由於變頻起動是在一定時間平滑啟動，沒有衝擊電流，實現電機軟啟停，減少起動過程對供電線路的衝擊，降低了起動過程的能耗。該控製電路實現調節風機風速，達到生產工藝所需風量，具有風量調節精度高，調速範圍大，風機起製動方便靈活，操作簡單，能耗低等優點。該控製係統由於繁雜的人工操作風門機構被取消，使管網通行無阻，風量損失同時也減少了，降低了風機的能耗,提高了係統的節能效果。

2.3 變頻器節能分析估算

如果采用變頻器對風機類設備進行調速控製，GB12497《三相異步電動機經濟運行》強製性國家標準實施監督指南中的節能量（節電率）計算公式，即：PL=[0.45+0.55(Q/QN)2]PE式中，PL：風機采用變頻器控製後所需輸入功率，單位：KW；PE：風機額定流量所需輸入功率，單位：KW；Q：實際風量，單位：m3/min；Qn：額定風量, 單位：m3/min。若風量的調節範圍（0.5～1）QN，則節能量：Ki= Δ Pi/PL=[PL-PE(Q/QN)3]/PL=1-(Q/QN)3/[0.45+0.55(Q/QN)2]假如風機的實際風量與額定風量之比為0.7，現采用變頻器調速，則節能量：Ki=1-（0.7）3/[0.45+0.55(0.7)3]=1-0.54=0.46節能量為46%。

3 、結語

風機控製係統采用變頻器控製風量、風速，免去了繁瑣人工調節風門的操作，提高了勞動生產率，降低了能耗。因此風機節能降耗方麵。采用變頻器改造具有顯著效果。
