一種航空發動機整體葉盤在線檢測新技術

2014-3-18 來源：數控機床市場網作者：黃進汪洋馬孜劉濱春

摘要: 為了解決航空發動機整體葉盤的在線檢測問題, 提出了一種工業機器人整體葉盤在線檢測係統. 該係統以工業機器人為主執行器, 攜帶具有通信功能的電子杠杆表采集檢測數據. 整體葉盤被裝卡在外部旋轉軸上, 通過旋轉定位實現整體葉盤各個盤葉的檢測. 係統工作前需要對機器人、電子杠杆表以及外部旋轉軸的空間位置關係進行標定, 並通過空間坐標係轉換實現整體葉盤檢測數據的還原. 實驗結果表明: 該係統能夠對整體葉盤的各項參數實現在線檢測,整體檢測精度達到 ? 0?05mm. 與傳統整體葉盤檢測方法相比較, 在保證精度的前提下, 該係統工作更為柔性高效, 並且更加適合加工現場的在線檢測要求.

關鍵詞: 航空發動機整體葉盤; 機器人; 檢測

整體葉盤是現代航空引擎比較新的結構主件, 對提高飛機發動機的性能至關重要. 然而, 由於整體葉盤型麵複雜檢測比較困難. 整體葉盤檢測的常規手段是利用三坐標測量機攜帶接觸或非接觸測頭在葉盤上進行逐點或逐線測量. 接觸測頭必需接觸到待測的每個點, 因此測量速度比較慢. 非接觸測頭的測量速度雖然較快, 但是對於剛加工後葉盤的光亮表麵則不能直接測量, 必須在葉盤表麵噴顯影劑後才能進一步檢測. 這樣的處理不但浪費時間, 還會將不均勻的噴塗誤差帶入測量, 而且不能實現在線測量. 因此, 需要更柔性的方案來解決以上問題.隨著工業機器人精度和可靠性的提高, 將其用作為三維掃描和檢測的運動執行器成為可能. 電子杠杆表測量頭可以與工業機器人配合能夠伸入整體葉盤工件的狹窄和較深盤葉間隙中進行測量.

測量數據和機器人位姿數據可以通過電子杠杆表和機器人的數據通信串口傳入上位計算機實現連續測量. 這種測量方式可以對整體葉盤的所有位置進行檢測.

1 係統運動模型

1 . 1 係統坐標係定義

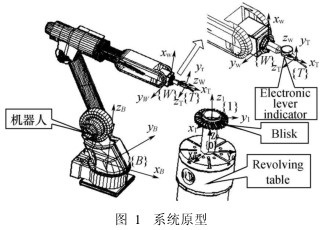

如圖 1所示, 係統包括一個六自由度機器人, 在其手腕法蘭上固定一個電子杠杆表. 整體葉盤固定在一旋轉工作台上.

在測量空間上定義 5個坐標係, 分別為: 基礎坐標係 {B}, 位於機器人底部旋轉中心; 手腕坐標係{W}, 位於機器人運動終端的法蘭中心; 工具坐標係 {T}, 位於杠杆表轉軸處; 坐標係 {0}, 位於轉台工作麵; 坐標係 {1}, 位於待測整體葉盤基準麵.

1 . 2 杠杆表標定

圖 2顯示了杠杆表坐標係的定義. 工具坐標係 {T}中的 ZT 軸與轉軸同軸; 原點 OT在表杆延伸軸線與ZT 軸的交點處; XT軸與杠杆表底基準麵平行. 杠杆表一般用於測量表麵微小的相對變化, 應用時隻關注表杆與測量麵的夾角. 如果夾角大於 10 , 為避免誤差太大則測量數據必需乘上修正係數. 而其他因素, 如ZPT, YPT一般不用考慮. 然而, 在這個應用中杠杆表的位姿隨著機器人的手腕不斷變化. 因此初始坐標值PT0(XPT0, YPT0, ZPT0)必需要精確地標定出來. 在工具坐標係 {T}中 PT(XPT, YPT, ZPT)可以表示為

式中, L 為杠杆表觸測球頭中心到原點的長度; v 為杠杆表的讀數; α為表杆與被測量麵的夾角; Δθ為表杆繞 ZT旋轉的角度.

1 . 3 腕到工具坐標係的標定

為了將測量數據轉換到基座標係下, 首先需要將杠杆表所在的工具坐標係 {T}下獲得的數據轉換到腕坐標係 {W}下; 然後根據腕坐標係 {W}相對於基座標係 {B}的位姿變換將測量數據轉換到極坐標係下.係統的聯合變換可以表述為

式中, PB (XBYBZB )表示 {B }坐標係下任意一點;BwR 代表從腕係 {W}到基係 {B}的旋轉變換矩陣; TW B為在基係 {B}下腕係 {W}原點的平移向量;WTR 為從工具係 {T}到腕係 {W }間旋轉變換矩陣; TWT在腕係 {W}下工具係 {T}原點的平移向量. 利用最小二程法或其他的優化算法可以獲得更好的標定結果.

1 . 4 基坐標係到工作台坐標係的標定

此標定的主要目的是確定基係 {B}到工作台坐標係 {0}的轉換關係. 標定過程需要將一個標準球固定在工作台上, 並隨工作台按標定程序旋轉. 測量機器人在均勻對稱位置采集數據, 並利用式 ( 4)計算出相對於基係的采樣點數據. 球心點 ( xi, yi, zi)的運動軌跡在同一圓周上. 旋轉軸向量 V0可以由下式計算:

式中, Orf為采樣點的平均值, 可以作為參考坐標係 {R}的原點,

圓軌跡上的點可以通過下式將基係 {B}的值轉換到旋轉工作台係 {0}:

由於在 P0i的所有的點都基本在同一平麵上, Z0i可以看作 0 , 並在轉換後忽略, 隻關心 (x0i, y0i). 可以利用最小二乘圓算法來確定圓心坐標 (A, B). 這個圓心坐標代表 {R}係的原點, 用以下算式計算出其在基係 {B}下的值:

經過以上的標定計算, 在 {B}係下的 {0}係原點可以計算出來, 其傳遞矩陣為

整體葉盤用卡具固定在旋轉工作台上, 其基麵與旋轉工作台平行, 距離 z01可以直接測量, 其中心與工作台旋轉軸同軸. 整體葉盤所在坐標係 {1}相對於 {0}係的傳遞矩陣為

如果測量值 PT和工作台轉角 ? 1已知, 則可以通過以下算式計算出葉盤的整體數據:

2 試驗結果

實驗係統如圖 3所示, 包括一台 M otom an HP3機器人, 一個SYLVAC電子杠杆表 (量程 13mm, 分辨率 0.001mm ), 一台外部旋轉工作台和一件整體葉盤.

實驗步驟如下:

① 標定電子杠杆表.

② 標定腕係 {W}到工具係 {T}間的傳遞矩陣. 獲得的標定結果為

③ 標定基係 {B }到旋轉工作台係件的傳遞矩陣. 獲得的標定結果為

④ 固定整體葉盤到卡具上. 測量整體葉盤基麵到旋轉工作台 {0}係原點的距離確定矩陣 {1}相對於矩陣 {0}的傳遞矩陣為

式中, n 為葉盤序號.

⑤ 移動杠杆表到起始測量位置, 按測量順序要求進行測量, 用式 ( 11)計算葉盤相對於坐標係 { 1}的數值, 直至完成本葉片的測量.

⑥ 旋轉工作台到下一葉片.

⑦ 回到步驟? 直至完成所有葉片的測量.

⑧ 利用球頭補償算法補償測量數據獲得最終測量結果.

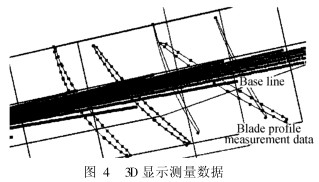

圖 4顯示了在一個葉片上測量的 3條測量輪廓線, 用標準塊對係統的測量精度進行了驗證, 結果表明平均誤差為 0.05mm.

3 結語

本文主要就整個係統運動模型的建立, 杠杆表工具坐標係模型建立和標定, 工具坐標係與機器人手腕坐標係的標定以及機器人基坐標係與工作轉台坐標係的標定問題進行了探討, 建立了原型機實驗係統, 並獲得了比較滿意的實驗數據, 從而驗證了此新方法的有效性.

實驗表明該係統雖然能夠在現有條件下完成整體葉盤的在線檢測, 但要想達到實用水平還需要進一步提高係統各硬件設備的精度. 未來的進一步工作主要集中在如何使係統更加實用可靠, 硬件升級以進一步提高係統的測量精度, 完善軟件功能以適應整體葉盤加工在線檢測實際需求.
