精密卡規磨床自動化設計方案的研究

2019-7-15 來源：桂林廣陸數字測控有限公司作者：盧煥寧

摘要：提出了一種數控磨床的自動化方案，並通過對該方案的各功能部件的分析和研究，找出了問題所在，也提供了相應的解決方案，理論聯係實踐的論述了該方案的可行性。

關鍵詞：磨床；數控；精密；磨削

一直以來，在我國傳統的量具生產過程中，卡尺的大小量麵都是最後通過人工研磨來保證其最後的精度的，且因為傳統的加工設備和加工工藝的局限性，每一把卡尺的單件尺寸都是唯一的，即毫無互換性可言，這也給卡尺的售後服務帶來了很大的局限性，同時大大地提高了成本（因為卡尺上的零件損壞後隻能整把郵寄回工廠維修，不能實現零件的隨時更換）。與此同時，國際上已經出現大批量生產且具有可互換性的，完全靠機械加工保證的卡尺，這種新型的加工工藝在很大程度上解放了勞動力和極大的減輕了勞動強度，也提高了生產效率。是發展技術向前看，還是固步自封的夜郎自大，這已經是一個急需做出抉擇的現實問題。有鑒於此，本文提出一種針對卡尺量麵磨削加工的自動化方案，該自動化磨削方案可以通過一係列自動化技術，實現卡尺量麵的自動磨削，從而極大地提升了卡尺量麵磨削的效率和可靠性。

該自動化磨削方案包括了零件自動上下料機構、夾具、數控磨床等多個自動化環節可以實現卡尺量麵整個磨削過程的全自動化控製，整個磨削過程完全脫離了對工人的依賴，提升了磨削的效率，降低了工人的工作強度，提升了卡尺量麵的質量。

1 、數控精密磨床的設計與研究

1.1 磨床主要加工要求

（1）卡尺大量麵的平麵度，要求在 0.002 mm 以內，用平晶檢查必須肉眼能看到發散的彩色光帶。

（2）要實現互換性，必須保證每把卡尺的大小量麵之間的距離的誤差在 0.005 mm 以內，考慮用絕對式光柵來保證。

（3）要保證卡尺尺身與尺框安裝完畢後大小量麵對貼合縫隙在 0.005 mm 以內，即尺身的大小量麵與尺身定位麵的垂直度必須在 0.002 5 mm 以內，同時尺框的大小量麵與尺框的定位麵的垂直度也要保證在 0.002 5 mm 以內。

（4）卡尺大小量麵對粗糙度要求在 Ra0.2 以內。

以上四個方麵的綜合研究與分析是本項目成敗的關鍵，也是卡尺量麵質量是否合格、可靠的關鍵，基於以上四個方麵的影響因素，本項目最後選擇了絲杆線軌傳動，電主軸磨頭的法那科數控係統磨床。

1.2 數控精密磨床的設計

（1）機床的外形尺寸不能太大，為了體現現代機械設計的人性化特點，該機床的操作者應以坐姿來操作。

（2）數控係統的選擇，目前比較常用的數控係統主要有三種，它們是：西門子數控係統、法那科數控係統、華中數控係統。根據各個係統的可靠性和性價比，決定選擇法那科數控係統。

（3）磨頭的選擇，磨頭也麵臨著兩個選擇，第一是采用傳統的磨頭，用電機帶動，即磨頭和電機是分開的，並通過皮帶聯接；第二是采用最新的技術，即采用磨削電主軸。這兩種的特點是：第一種技術比較成熟，對設計來說比較有把握，缺點是因為電機和磨頭是分開並通過皮帶聯接的，所以出現振動的可能性比較大，可能會影響零件的表麵加工質量；第二種因為采用的是電主軸，所以振動的可能性比較小，表麵質量比較容易保證，但缺點就是該技術屬於比較新型的技術，可靠性和技術成熟性還有待觀察。

（4）過濾裝置的選擇，因為要求很好的表麵質量和平麵度，所以砂輪加工必須選擇水冷式加工，冷卻液的過濾是一個大問題，在過濾裝置的選擇上選擇了精密紙帶過濾機，通過高精度的紙帶過濾來實現冷卻液的循環使用。

（5）砂輪的選擇，傳統的砂輪大多采用的是白剛玉和綠碳化矽，棕剛玉等材料，這些材料的砂輪的特點是：砂輪采購成本低，生產技術成熟，加工性能可靠，容易修整，切削進給量大等，但是加工精度不高，並容易磨損，且線速度普遍不高；新型的立方氮化硼砂輪的特點是：加工精度高，不容易磨損，且有很高是線速度，這剛好彌補了傳統砂輪的缺陷，但因為是新型產品，其技術的成熟度不夠，切因為太硬不容易修整，切削進給量也相對較小，這就導致零件容易燒傷。

（6）線軌的選擇。磨床要求運動平穩，無振動和無阻力過大等形象，同時還要能夠實現高速磨削和往複運動，又因為對磨床的具體尺寸都做了相應的限製和規定，所以在比較了傳統的滑動導軌和現代化技術的線性滾動導軌後，決定采用線性滾動導軌來實現該磨床的導向運動，依據如下：在比較了國內外多個線性滾動導軌生產廠家的多種產品後，例如國內的南京工藝，濟南博特，還有中國台灣的上銀集團，德國的力士樂和日本的 THK 等等，我們最終選定了日本 THK 的一款阻尼相對較大的 SNS25R2DD球保持型 LM 線性滾動導軌。該滾動導軌不僅適合穩定的磨削，更能實現工件的高速進給，並能保證極高的進給和導向精度，這樣不僅有利於工件的加工，同時與法那科數控係統的配合也更能夠全方位的體現該數控係統的各種功能的優越性。

（7）絲杆的選擇，根據磨床的具體要求，在傳動方式上摒棄了傳統的液壓油缸驅動的傳動方式，決定采用滾珠絲杆傳動，因為這樣不僅可以更好的實現磨床的告訴進給和可靠進給，更是節約了後續的維護成本，同時也可以把磨床的外形尺寸做到更小更精致，這也極大地節約了磨床的生產成本。滾珠絲杆的選擇依據如下：同樣是在比較了國內外多個滾珠絲杆生產廠家的多種產品後，例如國內的南京工藝，濟南博特，還有中國台灣的上銀集團，德國的力士樂和日本的 THK 等等，最終選定了日本的 THK 的一款 BNFN2505-3.5RRG0 型滾珠絲杆。該種滾珠絲杆不僅定位精準，運動平穩，同時還可以實現頻繁的往複運動，相比傳統的驅動方式更靈活，更耐磨，售後的維護成本更低，更經久耐用，幾何精度更持久可靠，同時也能更好的配合法那科數控係統的使用，可謂是一舉多得。

（8）潤滑的設計和選擇，對線軌和絲杆的潤滑，主要采取的是油潤滑，相比油脂潤滑，油潤滑的特點是：容易添加潤滑油、對零件的潤滑更加全麵、對線軌和絲杆的保護更好。缺點是設計走線比較麻煩，相對附件比較多，但由於磨床是使用頻率很高的機械設備，所以還是采用油潤滑，這樣不僅能增加設備的使用壽命，同時也更能保護設備的精度的持久性，對零件的加工也能得到更好的加工質量。潤滑元件的供給產家在南京貝奇爾和浙江流遍之間選擇了後者，因為後者有更高的性價比和更好的服務態度。數控精密磨床設計方案的確定，以及機床零件加工質量，磨床裝配精度，是保證卡尺量麵磨削質量最為關鍵的部分。好的機床設計方案布局，零件加工以及裝配精度，才能製造出穩定，耐用的加工設備。

2 、卡尺夾具的設計與研究

根據卡尺量麵的加工要求，以及磨床加工進給方向等多方麵的考量，不單要考慮夾具與機床布局是否幹涉，更要考慮夾具本身的可靠性和重複性等諸多變量。根據圖 1 的夾具布局示意圖，卡尺的夾緊主要通過一套自動定位裝置來進行保證，加工卡尺量麵通過機械手抓取卡尺放置在定位夾具上，再通過夾具中的主定位氣缸和側定位氣缸的二次重複定位和夾緊確保卡尺的定位和固定，然後再通過數控精密磨床加工，完成卡尺量麵的磨削。本自動化機構的難點與關鍵：

（1）卡尺的定位精度和固定可靠。

（2）固定壓緊力的選擇導致的卡尺位置移動對加工結果的影響。

（3）機械手抓取位置與夾具的布局的幹涉問題。

（4）夾具的固定方式和夾緊力對卡尺量麵加工結果的影響。

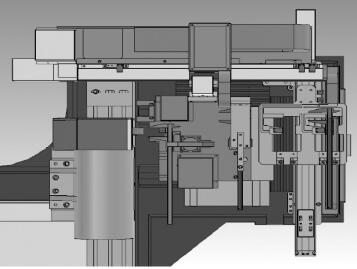

圖 1 夾具與磨床的布局

以上列舉的四個方麵的影響是本項目在實施過程中的關鍵技術攻關點，也是決定項目成敗的主因所在，通過以上四點的技術攻關，卡尺量麵加工結果得以良好的保證與輸出，很的滿足了零件後續加工的需要。3 卡尺自動上下料機構的設計與研究3.1 卡尺自動上下料機構的參數與技術要求根據卡尺的自動上下料要求，結合加工的節拍與相關配合機構的交互等因素，確定了以下的技術參數和要求：

（1）自動上下料機械手移動速度：40 m/min.

（2）機械手抓取力：10 kg.

（3）機械手移動定位精度：±0.1 mm.

（4）機械手抓取工位：2 個。

（5）機械手配備抓取和鬆開到位感應開關。

3.2 零件自動上下料機構的方案設計

根據自動上下料機構的技術要求，本項目設計了如圖 2、3、4 的機構方案.

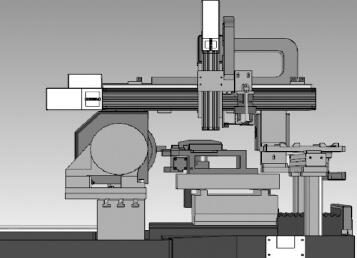

圖2 自動上下料機構

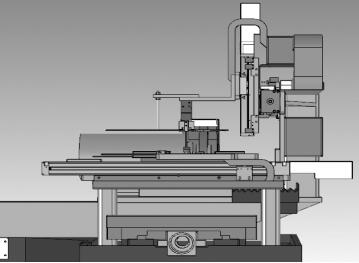

圖3 自動上下料機構

圖4 自動上下料機構

根據圖 2、3、4 的自動上下料機構方案圖，本機構的機械手可以實現零件的抓取和放置，同時通過傳輸機構實現零件從自動送料機構到夾具的移動，從而實現零件的上料抓取和下料放置的功能。本自動化機構的難點與關鍵：

（1）零件抓取的可靠性和定位的準確度。

（2）零件傳輸的平穩性和效率性。

（3）機構本身的剛性與可靠性。

（4）機械手抓取力的大小與零件、抓緊機構的匹配。

（5）機構的製造成本與經濟性的平衡。

（6）抓取工位的交換的可靠性與持久性。

（7）機構的分拆零件的加工性和裝配性。

以上七個方麵是該自動上下料機構的難點，也是其運行可靠與否的關鍵點，通過對以上各點的研究與分析，逐個突破是解決問題的關鍵。

3.3 項目自動化解決方案

（1）機械手采用單臂支撐結構，要求支撐臂剛性滿足，並考慮加工過程的工藝性和成本。

（2）機械臂橫向（Y 向）進給A、采用線性模組傳動方案，選擇線性模組 tkk8620C-740A1-F1C.B、選擇私服電機，通過聯軸器連接伺服電機和線性模組，實 Y 向進給。

（3）機械臂垂向（Z 向）進給A、采用線性模組傳動方案，選擇線性模組tkk6010C-300a1f1c.B、選擇私服電機，通過聯軸器連接伺服電機和線性模組，實 Z 向進給。

（4）送料盤（X 向）進給A、采用線性模組傳動方案，選擇線性模組B、選擇私服電機，通過聯軸器連接伺服電機和線性模組，實 X 向進給。

4 、結束語

通過精密卡規磨床自動化設計，實現了卡尺的自動送料、自動上下料、自動加工等功能，該類型卡尺量麵磨削的設計研究，不僅可以提升卡尺量麵的準確度，同時也能提升卡尺量麵加工的效率，降低人工製造的成本，改善工人的工作環境。同時該方案的設計具有廣泛的推廣價值和意義，可以針對不同行業的磨削加工自動化的改造和升級。
