機器人“心髒”RV減速機機構分析
2022-11-15 來源：- 作者：-
我們前麵有跟大家了解過，rv減速機對於機器人來說是非常重要的，就像是機器人的“心髒”一樣，那心髒的內部結構我們上初中學過，但機器人的“心髒”rv減速機的內部架構你了解嗎，今天小編就為大家帶來rv減速機機構分析。
rv減速機的原理是什麽

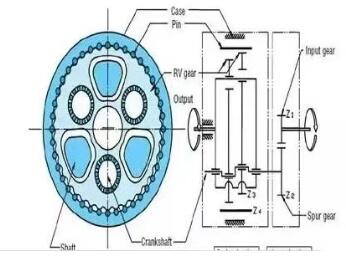

rv減速機傳動原理

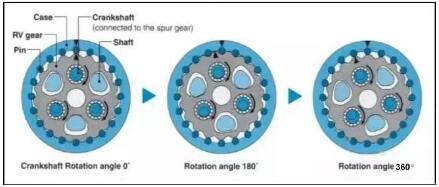

殼體內圈裝有圓柱形滾針，由於rv齒輪的偏心運動造成滾針與擺線形rv輪齒的咬合與脫離，從而產生多組房車輪齒與滾針同時咬合，從而增加了載重能力。由於RV齒數比滾針少1個數，當偏心軸轉動一周時，若固定外殼，RV齒輪角與輸入軸同方向轉動1個齒輪角。
輸出端可以是傳動軸(SHAFT)，也可以是外殼(CASE)。若外殼固定，則以傳動軸為輸出，同向輸出。如果傳動軸是固定的，外殼是輸出的，剛好相反的方向是輸出的。更換固定和輸出件，能獲得不同的傳動比。

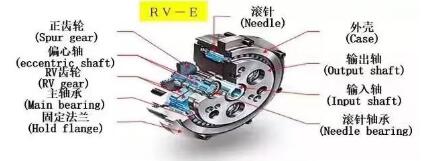

rv減速機內部結構
RV-E為兩級減速齒輪，第一級減速為輸入齒輪和正齒輪的外齧合，三個正齒輪(SPURGEAR)以120°的間隔與輸出軸對稱。
第二級減速通過正齒輪帶動偏心軸，帶動安裝在偏心軸上的rv齒輪，使兩個rv齒輪產生偏心運動。兩個rv齒輪以180°相位差驅動輸出軸，提供平衡載荷。
RV-C是兩級減速齒輪，第一級減速是輸入齒輪與第一中心齒輪的外齧合，再由第二中心齒輪與正齒輪的外齧合。三個正向齒輪以120°的間隔與輸出軸對稱。
