基於工業機器人的數控加工控製係統設計
2021-7-21 來源:- 作者:-
摘要: 通過研究製造生產線數控加工單元和上下料係統,並分析數控機床和工業機器人工作原理和生產流程,設計一種基於 Modbus/TCP 協議的數控機床加工單元控製係統。該係統采用 S7-1200 PLC 作為主站,通過以太網通信實現對工業機器人和數控機床協同控製。通過實際工程驗證,該係統具有通信穩定、響應速度快和工作效率高等特點。
關鍵詞: 數控機床; 智能製造; Modbus/TCP; 工業機器人
0 前言
隨著中國製造 2025 戰略的提出,提高裝備製造智能化水平已經成為製造業發展的趨勢,加工製造單元是智能製造的主要環節,其智能化程度對企業生產效率具有重要影響。為提高數控加工的智能化和信息化水平,設計基於 Modbus/TCP 協議的工業機器人自動上下料係統,將數控機床、工業機器人、數據信息采集管控等加工製造設備集成為智能製造係統。通過工程驗證,係統通信穩定、工作效率高,該係統在加工製造環節的應用對提高製造企業的智能製造水平具有重要意義。
1、係統硬件結構設計
基於工業機器人的數控加工控製係統采用西門子S7-1200 係列 PLC 作為係統的中央控製器,型號為CPU1214C,PLC 集成 PROFINET 接口用於編程以及設備間通信,支持開放的以太網協議與第三方設備通信,通過工業交換機實現與機器人、數控機床等設備通信。計算機用於控製器 S7-1200 PLC 的編程和工業機器人的編程調試,通過工業交換機將程序下載到 PLC 和工業機器人控製器,係統硬件結構如圖 1所示,係統網絡拓撲如圖 2 所示。

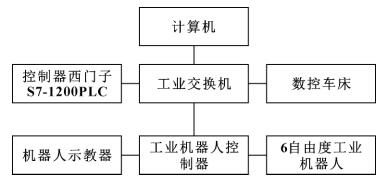

圖 1 統硬件結構

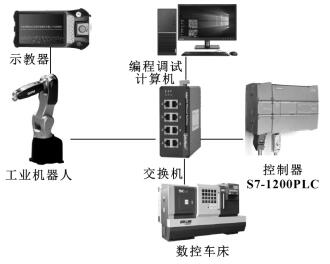

圖2 係統網絡拓撲圖
2 、係統網絡通信設計
Modbus/TCP 是運行在 TCP /IP 上的 Modbus 報文傳輸協議,通過此協議,控製器相互之間通過網絡和其他設備進行通信。控製器 S7-1200 PLC 與工業機器人李群 QKM 間采用 Modbus/TCP 通信協議,Modbus/TCP 協議是標準的網絡通信協議,利用控製器上的 PN 接口與工業機器人進行通信。
2. 1 控製器 PLC Modbus/TCP 協議
在 S7-1200 PLC 編程軟件 TIA Portal V15 中調用Modbus/TCP 的庫指令 “MB _ CLIENT” 和 “MB SERVER”, “MB_SERVER”指令作為 Modbus/TCP服務器通過控製器 S7-1200PLC 的 PROFINET 連接通信,使用該指令,無需其他任何硬件模塊。S7-1200PLC Modbus/TCP 通信程序如圖 3 所示,“MB_SERVER”指令將 處 理 Modbus/TCP 客 戶 端 的 連 接 請 求、接收 Modbus 功能的請求並發送響應; 通過 “MB_CLIENT”指令,在客戶端和服務器之間建立連接、發送請求、接收響應並控製 Modbus/TCP 服務器連接終端。

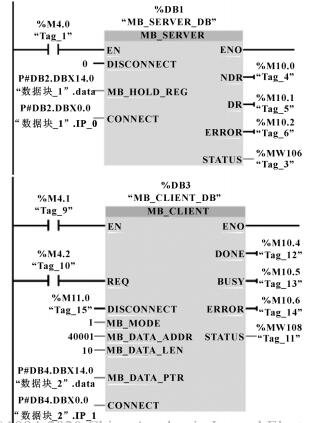

圖3 S7-1200 PLC Modbus/TCP 通信程序
2. 2 控製器 PLC 與機器人通信
S7-1200 PLC 為係統的主控製器,用來接收上位機控製信息並進行分析,然後將控製指令發送給執行設備。控製器 S7-1200 PLC 與數控機床的通信通過硬件 I/O 方式來實現機床上下料數據交互。為提高信號抗幹擾能力,在 PLC 信號輸出端增加光電隔離模塊。機器人與 PLC 數據交互的主要地址分配如表 1所示。

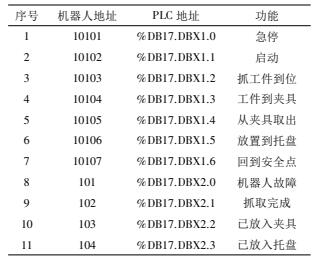

表 1 機器人與 PLC 數據交互主要地址分配
機器人與控製器 PLC 交互的目的主要是接 收PLC 發來的動作控製命令,執行相應示教動作任務,並將自身運行狀態信息返回至 PLC,保證整個係統正常運行,控製流程如圖 4 所示。工業機器人反饋給主控製器 PLC 的信息主要包括對各指令的響應和係統狀態信息的反饋,同時還包括機器人自身的運行狀態,如空間坐標、工作模式等信息 。

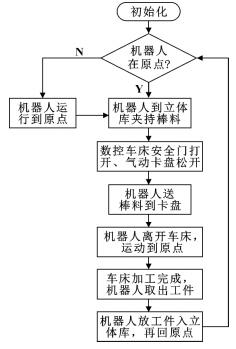

圖4 係統控製流程
2. 3 機器人與數控機床通信

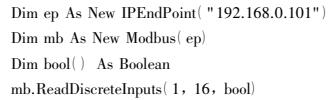

采用李群自動化六軸工業機器人,型號為 QKMHL6; 數控機床安全門、夾具和加工狀態以布爾量存放在指定寄存器中,機器人從 Modbus 設備上讀取多個寄存器的值; 通過判斷不同寄存器的布爾量,完成設定 的 動 作 軌 跡; 數 控 機 床 端 IP 地 址 配 置 為192. 168. 0. 101,機器人端數據通信程序如下。
3、 機器人運動軌跡規劃
為了提高自動上下料工業機器人的工作效率和精度,根據機器人運動路徑和末端位置姿態,通過調整運動軌跡平滑參數,在兩條直線路徑中規劃一段過渡路徑。由於機器人在數控車床上下料中的運動主要是直線路徑,在相鄰的 2 個路徑上確定出過渡點,采用線性軌跡圓弧過渡。直線路徑采用圓弧過渡算法簡單且通過編程易於實現,該指令必須在兩段運動指令間執行。係統設計的效果圖與實物圖如圖 5 所示。

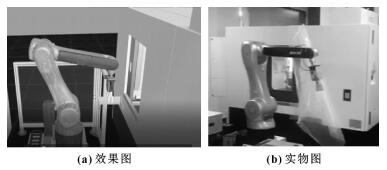

圖 5 係統設計效果圖與實物圖
根據機器人放置工件需要,機器人末端夾具需要垂直到達起始位置 P1,位置 P1 到位置 P2 采用直線軌跡如圖 6 所示運動軌跡,從位置 P1 水平運動到目標位置 P2 垂直 50 cm 處,再垂直運動 50 cm 到達目標位置,通過設置機械下一個運動距離與當前運動距離重疊 50%,機器人實際運動的軌跡如圖 7 所示。
圖 6 直線運動軌跡
圖7 圓弧過渡直線軌跡
起始位置 P1 到目標位置 P2 之間采用機器人Move. ForceOverlap 指令,實現下一個運動距離與目標距離重疊百分數,程序 Move. ForceOverlap ( 0,50)實現 2 個距離重疊 50% 。
4 、結論
數控加工單元是智能製造的重要組成部分,為了提高製造加工單元的自動化程度和工作效率,設計了基於工業機器人的數控加工製造控製係統。該係統通過協同控製工業機器人和數控機床,實現了機床的自動上下料工作,通過實際工程驗證了控製係統的可靠性,數控加工效率和安全性得到了提高。
作者:龐黨鋒1,2,宋亞傑2,王春光2,劉彥磊2,李傳軍2
來源:1. 天津職業技術師範大學信息傳感與智能控製重點實驗室
2. 天津中德應用技術大學機械工程學院
