台達CNC數控係統NC300係列在雕銑機上的成功應用

2018-8-13 來源：中達電通作者：--

項目背景

數控雕銑機既可以雕刻，也可銑削，是一種使用小刀具、大功率和高速主軸電機的高效高精數控銑床，並能廣泛應用在精密模具模仁的粗、精加工方麵，如模具紫銅電極、鋁件產品批量加工，鞋模製造，治具加工，鍾表眼境等。相對於其他加工方式，雕銑機加工速度快，加工產品光潔度好，在機床加工業中越來越占有重要的地位。

某雕銑機設備製造企業，為提升市場競爭力，計劃開發一種新型的雕銑機，用於較小銑削量、小型模具的精加工，並以銅工、石墨等為主要加工原料。台達以CNC數控係統NC300係列為核心的解決方案成功幫助客戶進行雕銑機升級，在加工精度及表麵光潔度方麵更佳提升雕銑機的品質。

項目方案

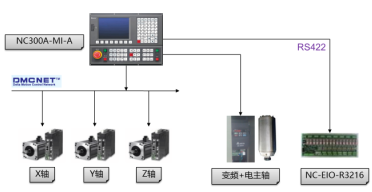

雕銑機機械機構一般多用龍門式架構，龍門式又分為棟梁式和定梁式，但雕銑機以定梁式居多。該項目中，台達解決方案主要包含CNC數控係統NC300係列、伺服驅動器ASDA-A3係列、交流伺服電機ECMC係列、變頻器VFD-EL係列以及串列I/O繼電器等各類台達工業自動化產品。係統架構如圖1所示。

圖1 係統架構框圖

其中，台達CNC數控係統NC300係列采多CPU嵌入式架構，整合高速/高運算精度芯片，具有低耗能，可有效減少溫升的特點；同時不易受環境溫度、濕度、電源電壓的影響，從而增加係統穩定性。此外，台達NC300係列還具有配置靈活、擴展能力強、可靠度高等特點，可在線監控及編輯，方便維護，具備多軸實時同步控製功能，提供USB及DNC程序輸入接口，內建CF卡內存。

在此方案中，台達整套解決方案以多CPU架構作及時分工為控製核心，以操作界麵為顯示核心，以運動控製作為控製核心，通過各自獨立的高速運算器，大幅提升控製係統的處理效能，滿足用戶對高速高精的切削需求。

在數據的輸入輸出方麵，本解決方案采用台達高速通訊總線DMCNET控製方式，具有絕佳的抗噪聲能力、節省配線的優勢，在實現高速、高分辨率伺服控製的同時，發送及回授命令精度高，可避免傳統高速脈波時命令的遺失問題，此外，這種總線控製方式對伺服參數的管理簡單便捷，易於調試。

在設備調試過程中，基礎參數調適通過自動慣量估測，並進行三軸係統模塊分析了解雕銑機特性，可預先對雕銑機出現的共振點進行補償，使調試設備過程達到事半功倍。另外，頻譜分析通過示波器抓取運動過程中軸向的電流進行，找到共振點的發生頻率和強度，透過台達伺服驅動器ASDA-A3係列提供的多組抑製功能，可以有效消除機械共振對加工效果的影響。在加工路徑監控方麵，管理者可以檢測到加工路徑的異常現象，並做分析，快速取得最優匹配參數，實現快速調機，滿足客戶不同的加工需求。

項目總結

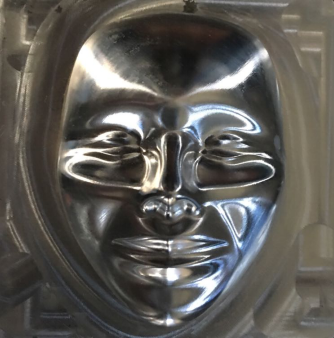

采用台達綜合解決方案，可使該雕銑機的加工性能大幅提升，在對圖2所示物體進行加工測試後，加工眼部等棱角無過切，表麵紋路均勻細膩，加工效果顯著，同時加工速度也得到明顯提升，獲得客戶高度讚譽。

圖2 加工工件
