台達藍寶石多線切割機解決方案助力客戶提升加工效率和精度

2016-9-5 來源：中達電通作者：-

隨著科技進步，人工合成藍寶石憑借高硬度、耐磨性、高溫穩定性等特點，逐漸成為現代工業重要的基礎材料，主要應用於LED襯底，消費類電子產品的保護玻璃，如手機後置鏡頭保護玻璃、屏幕保護蓋片等，且隨著消費類電子產品的快速發展，未來藍寶石產業的發展前景可期。

人工合成藍寶石在工業領域大範圍應用麵臨的首要問題是材料切割，因為藍寶石最大的特點是硬度非常高，在自然界材料中硬度僅次於金剛石。在當前的藍寶石切割工藝中，主流的加工設備是藍寶石多線切割機。藍寶石多線切割機是一種通過金屬絲的高速往複運動，把磨料帶入加工區域進行研磨，將藍寶石等硬脆材料一次同時切割為數百片薄片的新型切割加工設備，藍寶石切割的最終質量取決於金屬絲的規格及張力控製和合適的線速度。

日前，台達成功為某藍寶石多線切割機客戶提供了一套係統控製解決方案，滿足了客戶藍寶石線切割工藝對設備張力和線速度的控製要求，提升了加工效率和精度。藍寶石多線切割機主要由工作台控製係統、張力控製係統、收放線係統、自動排線係統等基本部分組成。工作原理為: 收放線軸對金屬絲進行收放線控製；張力軸通過張力擺杆來實現對金屬絲的張力控製；排線軸則是對金屬絲在收放線軸上的排線進行控製；此外，搖擺軸和升降軸控製工件的位置；左、右主軸則通過正反轉帶動金屬絲做往複運動，實現對工件的切割。

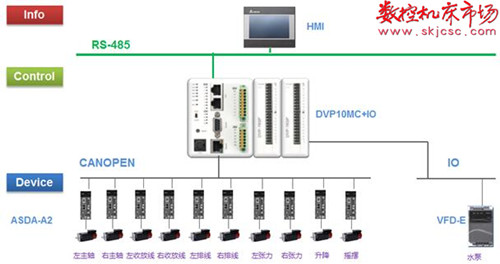

客戶要求台達提供的係統控製解決方案需滿足金屬絲穩定的張力控製，保證切割過程中金屬絲不會繃斷。同時要求主軸提供不小於1100m/min的線速度，以確保對藍寶石等高硬度工件的切割品質。根據多線切割機的作業流程和客戶應用需求，台達製定的係統控製解決方案整合了自有HMI、PLC、變頻器、伺服係統等產品，方案係統架構如下圖所示：

台達藍寶石多線切割機係統控製解決方案

此方案的控製核心采用台達總線型運動控製器DVP-10MC。該控製器包含PLC和MC運動控製兩大功能模塊。PLC模塊可編寫台達標準的邏輯程序，MC運動控製模塊則可通過CANopen總線對伺服驅動器進行精密控製，以完成用戶所期望的速度控製、位置控製等功能。方案主要特色：

排線係統具有自動糾偏功能，當工作中遇到金屬絲排布紊亂時，可自動調整，不影響工作台切割；

成熟的PID演算調節，提供穩定的張力控製，且無需S曲線加減速；

完善的程序設計，主軸最大線速度可達1200m/min，切割誤差僅±0.05mm。

經測試，台達提供的藍寶石多線切割機解決方案操作方便、性能穩定、控製精度和工作效率高，能夠充分滿足客戶提出的多線切割作業要求。目前，采用台達係統控製解決方案的藍寶石多線切割機已經投入使用，為台達工控解決方案在藍寶石多線切割機領域的深入發展積累了經驗。
