四方電氣V560係列變頻器在掰板起重機上的應用

2015-12-22 來源：深圳市四方電氣技術有限公司作者：胡深

摘要：本文介紹了四方電氣V560係列變頻器在加氣混凝土生產設備掰板起重機上的應用。使用V560係列變頻器後，掰板起重機啟動平穩、無溜車，停車快速、準確定位、零速抱閘無振動，有效保證了起重機安全、穩定地運行，係統產生效率得到了極大的提高，同時方便調試、易於維護，為客戶節約了運行成本，提高了工作效率，值得廣泛推廣和使用。

1、引言

加氣混凝土新型建築材料，具有輕質、保溫、隔音等優點，主要用於建築結構的填充，廣泛應用於建築中。加氣混凝土主要利用煤灰、工業廢渣為原料，是一種節能環保的綠色建材，隨著國家相關政策的出台，加氣混凝土生產線得到了飛速的發展。其中掰板機是加氣混凝土生產線上的重要設備，安裝於成品輸送端，用於把切割後的成型混凝土塊沿切縫分開並重新疊放在一起，可自動完成掰離程序。掰板機具有龍門機架，主要由升降起重機和液壓掰板係統組成，掰板起重機拖動係統若采用傳統調速方式（繞線轉子異步電動機轉子串電阻調速），則會帶來衝擊振動、起製動不穩、定位不準確的弊病，故采用無極變頻調速技術，是解決上述問題的有效措施。

2、項目基本介紹

山東某建築機械有限公司始建於1994年，是中國最早生產新型環保磚之一，專業從事加氣磚、灰砂磚生產設備的設計和製造。四方V560係列變頻器應用於該公司的掰板機主要技術參數如下：

坯體最大規格：（長×高×寬）6000mm×1500mm×600mm

起重機額度起重量：15噸（夾具自重7噸，起吊磚重8噸）

起重電機參數：額度功率13kW，額度電流31A，額度轉速65rpm，額度頻率5~50Hz

製動器：電力液壓盤式製動器

3、現場應用要求

（1）要求低頻力矩大、過載能力強，上升和下降啟動無溜車、過衝現象。

（2）要求停車準確定位，停車誤差 ±1cm。掰板機把混凝土塊沿切縫掰開，上下夾粱必需準確停止在切縫處，因此，要求變頻器減速時間很短，一般要求在0.5秒之內。

（3）要求具有懸停性能，液壓製動閘從得到控製器給出停機命令，到閘完全抱死，需要約1.5秒的時間，為了確保準確定位在切縫處，變頻器快速停機後，在閘未完全抱死時，輸出恒定的製動力矩，保持電機軸不動，達到懸停效果。同時液壓閘在零速狀態下抱閘，停車平穩、振動小，有利於延長刹車片的使用壽命。

4.應用方案及調試參數

4.1應用方案

掰板起重機升降電機為13kW的8極變頻電機，采用V560-4T0220重載矢量型變頻器搭載起重專用擴張卡，製動電阻選配13kW、20Ω。

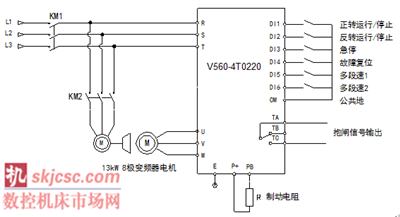

電氣及其控製係統接線如圖1所示。

圖一

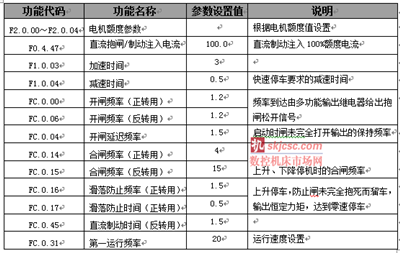

4.2部分功能名稱及其參數設置如表1所示。

表1

安裝調試指導及注意事項

1、調試指導

(1)電機參數自學習

方法1：把起重擴張卡拔下，上電。把電機額定參數對應設置到F2.0.00~ F2.0.04參數中，再設F2.2.53=1（靜態辨識），再按鍵盤“FWD”開始辨識。

方法2：不把起重擴張卡，把電機額定參數對應設置到F2.0.00~ F2.0.04參數中，再設F2.2.53=1（靜態辨識），再按“上升啟動按鈕”開始辨識。

(2)運行性能調試

開閘頻率：FC0.01、FC.0.07 = 電機轉差頻率 × 1.2

開閘延遲頻率：FC.0.04 = 電機轉差頻率 × 1.5

合閘頻率：上行合閘頻率FC.0.14主要配合滑落防止頻率和時間調試，滑落防止頻率必需大於上行合閘頻率。當上行合閘頻率設定偏大，上行合閘時機械振動大；當上行合閘頻率設定偏小時，上行合閘時易溜車。下行合閘頻率FC.0.15主要配合直流製動時間、直流製動起始頻率及減速時間調試，下行合閘頻率設定偏大，機械振動大，反之停機電流大，易溜車。

合閘頻率調試到最佳效果為，機械振動小、停車電流小，製動閘在抱死之前，電機軸靜止不動。快速平穩停機調試方法：快速準確停車：主要調試變頻器的減速時間F1.0.04，減速時間越短，停機越快，四方V560在15T掰板機上應用，減速時間為0.5秒。

注意：變頻器在此類需要快速停車的應用上，製動電阻需按照起重標準配置，若選型偏小，變頻器減速效果不好，且易燒壞製動電阻。

上升平穩停止：主要調滑落防止頻率FC.0.16、滑落防止時間FC.0.17。滑落防止時間設置為製動閘從收到合閘信號到完全抱死的時間，滑落防止頻率在滑落防止時間內輸出恒定的力矩，達到重物懸停，若設置偏

大，電機會緩慢爬行，設置偏小，輸出力矩不夠，易出現溜車。

下降平穩停止：主要調試直流製動時間FC.0.45、減速時間F1.0.04和下降合閘頻率FC.0.15。

5、結束語

加氣混凝土生產設備掰板起重機采用四方電氣V560係列變頻器進行驅動後使整機性能有較大的提高，具備了起升平滑、穩定、定位精準、零速抱閘等特點。V560係列變頻器搭載起重專用擴展卡，內置起重行業專用程序，安裝調試簡便。加上變頻器保護功能齊全，從而四方變頻器在掰板起重機上得到了廣泛的應用。
