摘要：主要介紹複卷機的作用和結構，主從空載的同步控製，吉泰科變頻器的脈衝列位置控製、控製原理和控製特色。


      一、複卷機簡介


      複卷機用途是將造紙機生產出來的紙卷（稱為原紙卷）進行依次複卷，紙張經過複卷後做成成品紙出廠。一般分為3部分：複卷分部，切紙分部，送紙分部。

      複卷分部：也就是收卷，包括騎壓輥、主輥、從輥。三個輥將卷紙輥固定在中間位置。隨著主從棍施加的轉矩讓紙棍轉動將紙張卷繞起來。騎壓輥在紙棍的上麵通過氣缸施加一定的壓力。主輥和從輥並排橫向排布。


      切紙分部：將紙張切成各種設定寬度，然後進入複卷分部。有前弧形輥、中間的切輥、切刀、後弧形輥組成。切輥和切刀配合來完成切紙，切紙的寬度由手動調整切刀距離來完成。弧形輥可以將紙張展開、鋪平。

      送紙分部：即放卷，每個送紙分部都有一個送紙帶輥和一個導紙輥組成。送紙帶輥驅動皮帶，進而驅動送紙棍進行放卷；導紙輥可以展平、引導紙張的輸送。


      二、係統控製的要點


      1、複卷分部是由兩台電機共同驅動一個負載，所以必須保證兩個棍的線速度完全一致，否則發生相對位移後就會對紙棍和紙張產生損壞；同時還要保證兩個輥上的負荷分配效果，否則會出現兩台電機出力不一致，甚至完全有一台電機驅動的情況，繼而發生過載、過流的情況。當然如果電機功率不一致的話，也可以保證電機按比例的輸出轉矩。


      2、係統由幾個分部構成，要使整個係統的線速度保持一致，組成同步係統，就需要對各個分部的速度精度和匹配要求較高，否則會影響紙張收卷的平整度，甚至拉斷紙張。


      3、多個變頻器同時工作，由於相互之間的影響以及功率上的差異，很可能會產生某些變頻器母線電壓過高的情況，要考慮製動或者母線共享方麵的內容。


      三、同步控製

      當一個傳動設備是由兩個或多個電機驅動的時候，就需要通過同步控製來分配各個電機間的負荷使其達到均勻平衡，以滿足對傳動點的控製精度。同步控製的工作原理：主機是典型的速度控製，而從傳動是速度或者轉矩控製，一般情況下可分為：當主傳動和從傳動的電機軸通過齒輪或鏈條相互固定地剛性連接時，從傳動與主傳動之間不能有速度差，從傳動使用轉矩控製，其工作時隻負責輸出一定比例的轉矩以減少主傳動的負荷，整個傳動的速度控製由主傳動來完成。主機采用速度控製方式；當主傳動和從傳動的電機軸通過傳輸帶等設備柔性地連接時，從傳動與主傳動之間允許有細微的速度差，從傳動使用速度控製。


      四、吉泰科變頻器控製方案：

      複卷分部中有兩台電機共同驅動一個紙棍，經過對工藝的了解，我們決定采用GK800特有的負載分配功能。主輥運行在速度模式下作為係統的主速度，因主輥、從輥共同驅動紙棍，從輥工作在轉矩模式和主輥構成一個同步係統。主輥的轉矩信號經過模擬量輸出給從輥作為轉矩給定，主輥速度輸出給從輥作為速度限製。

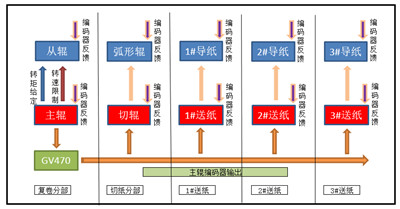

      整個係統正常運行的最基本的條件是線速度保持一致。結合GK800變頻器的控製特點，我們采用脈衝列位置控製。主輥速度編碼器信號送給後麵的跟隨的從機作為前饋信號，然後引入位置環的控製，使其在前饋速度的基礎上進行微調，來完成從機對主機的跟隨效果。為提高控製精度，所有電機安裝ABZ編碼器，變頻器采用GK800係列，變頻器全部直流供電，安裝編碼器卡來完成閉環矢量控製。整個係統的線速度來自複卷分部的主輥速度，可以通過數字給定、模擬量給定（支持-10V）、通訊給定、脈衝給定等多種方式來給定。

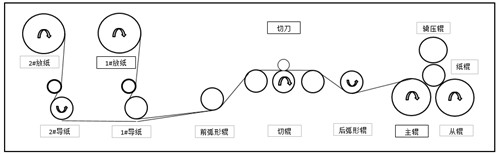

      複卷機示意圖


      五、吉泰科變頻器控製特色

      1、負荷分配


      主機速度模式，有PG矢量控製。


      頻率給定值給定方式：數字給定、模擬量給定（支持-10V）、通訊給定、脈衝給定；


      主機輸出速度是頻率給定值和反饋值經過速度環PI計算後調整輸出的。


      從機轉矩模式，有PG矢量控製。


      轉矩給定值來自主機轉矩的模擬量輸出信號，主機速度信號輸入從機後作為從機的速度限製。

      運行時，主機將輸出轉矩傳遞給從機作為從機轉矩給定，從機會根據主機轉矩自動調整自身轉速，來適應主機轉矩，達到轉速和轉矩的平衡，自動補償由於機械而產生同步誤差。

      2、脈衝列位置控製：

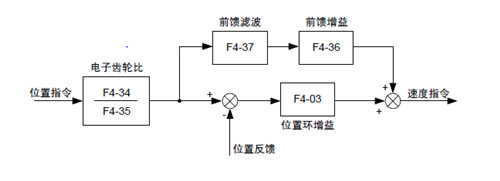

      控製電機編碼器反饋脈衝數跟隨指令脈衝數的運行方式，如下圖所示。圖中位置指令給定方式通過F4-33設定，位置反饋為從電機編碼器輸入的脈衝信號。


      3、多樣的供電方式選擇

‘
      吉泰科變頻器均支持交流、直流供電（自帶緩衝）。本係統中采用共直流母線的方式，提升了效率還增加了穩定性，省去了製動電阻。

      六、結後語

      經過簡單的調試，係統運行效果非常穩定。複卷分部主、從棍負荷分配一致性高；整車線速度各個速度段的波動很小，完全滿足客戶的工藝要求，並且已完成出口。
