工程技術領域的跨國公司雷尼紹聯手兩大創新技術公司力證：對於製造質量輕巧、接近人體骨骼機械特性的脊柱植入體，金屬增材製造 (AM) 技術手到擒來。在該項目中，愛爾蘭的一家製造工藝研究組織 — Irish Manufacturing Research (IMR) 公司 — 設計並製造了一係列具有代表性的脊柱植入體。IMR公司首先使用nTopology公司的軟件設計植入體，然後在雷尼紹RenAM 500M金屬增材製造係統上製造該植入體。

背景

IMR公司的總部位於都柏林，其宗旨是為愛爾蘭眾多製造企業提供全方位支持，幫助它們應對正在到來的數字製造時代。醫療產品製造業是愛爾蘭的支柱產業，IMR公司一直在與眾多合作夥伴研究如何應用3D打印醫療產品。

nTopology公司是一家行業領先的創成式設計公司，總部位於美國紐約。nTopology針對先進製造工藝開發了一款新一代設計工程軟件。利用這款nTopology原創軟件可以生成以性能為導向的複雜設計，以充分發揮增材製造工藝的優勢。

利用nTopology的軟件生成先進的設計隻需短短幾分鍾。用戶可以通過nTopology軟件平台獲取工程設計流程、製造工藝和專業知識，然後根據其具體要求創建自定義工作流程。

脊柱植入體用於為罹患退行性椎間盤疾病、椎間盤突出症、腰椎滑脫、椎管狹窄、骨質疏鬆症等多種疾病的患者恢複椎間盤高度。

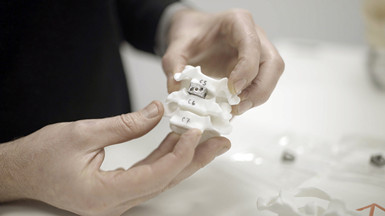

嵌入脊柱模型中的脊柱植入體

網狀結構可以增加植入體的表麵麵積，促進成骨細胞遷移到植入體中，並且能夠優化多孔體的機械特性以滿足所需的負載條件。但是傳統的生產工藝無法製造具有網狀結構的脊柱植入體。

IMR公司發現金屬增材製造工藝適合製造網狀結構，有助於優化骨整合。但是必須先確定最合適的設計軟件和增材製造機器。

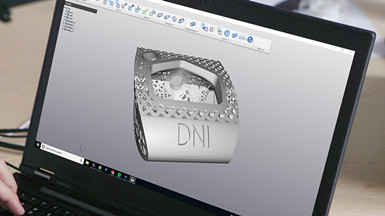

nTopology Element軟件生成的網格設計

“增材製造技術的硬件能力發展迅速，現在已經甩開了傳統設計工具一大截，”nTopology的業務開發與合作關係總監Duann Scott解釋道，“幾年前，市場上沒有任何軟件能夠設計用於增材製造的複雜幾何形狀，於是我們瞄準這一市場空白，在2015年成立了nTopology公司。”

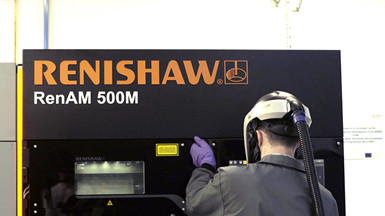

使用雷尼紹增材製造係統打印植入體

Scott繼續說道：“要順利完成從設計到製造的完整增材製造流程，硬件和設計軟件必須有效協作。在製造脊柱植入體時，將設計文件從軟件上簡便地傳輸到增材製造機器上尤為重要，因為任何多餘的中間環節和格式轉換均有可能導致出現錯誤和誤差。”

解決方案

雷尼紹、IMR公司、nTopology公司三方精誠合作，采用增材製造技術製造具有網狀結構的頸椎植入體。該項目製造的植入體稱為頸椎前路椎間盤器械 (ACID)。

首先，IMR公司提出了一個設計項目，研究如何利用增材製造技術幫助改善患者結局。然後，使用nTopology公司提供的設計軟件為脊柱植入體設計複雜的網狀結構。最後，使用雷尼紹RenAM 500M增材製造係統製造植入體。

IMR公司通過廣泛研究確定了特定病例最適合的植入體尺寸以及在日常生活中，甚至奔跑或跳躍等劇烈運動時，植入體必須承受的負載條件。此外還采集了需要接受脊柱植入體的患者的已知骨質特性。之後，三家公司聯手設計了植入體的機械特性，也就是網狀結構各個單元格的幾何特征的函數，以盡可能接近人體骨骼的機械特性，優化多孔網狀結構，從而改善骨整合。

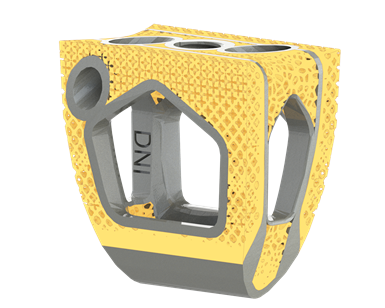

橙色部分為植入體上的兩種網格設計

植入體的設計參數確定之後，IMR公司使用nTop Platform軟件生成了設計文件。然後，nTopology公司與雷尼紹緊密合作，實現軟件與硬件互相兼容，從而將設計文件從nTop Platform上無縫傳輸到RenAM 500M上。

最後，IMR公司在RenAM 500M上利用Ti 6Al-4V ELI鈦合金（等級23）製造出植入體原型。

隨後，IMR公司通過一係列測試證明了該植入體滿足美國食品及藥物管理局 (FDA) 規定的標準規格中的所有關鍵要求。首先測試了植入體的化學特性，確保其符合《ASTM F136外科植入體用等級23鍛造鈦合金的標準規格》以及《ASTM F3302通過粉末床熔融增材製造鈦合金的標準規格》。然後根據ISO 13314測試了多孔結構的機械特性 — ISO 13314是一種測試方法，用於確定多孔金屬材料的壓縮性能和失效模式。最後通過ASTM 1104和ASTM 1147標準測試方法證明多孔結構不會從植入體本體上剝離。

IMR公司的高級研究工程師Sean McConnell解釋道：“為了進行概念驗證測試，我們在RenAM 500M的加工托盤上製造了一批參照品，並對這些參照品進行了破壞性測試，以確定植入體的化學、冶金和機械特性。”

結果

概念驗證測試的結果表明：傳統製造工藝無法製造的脊柱植入體特性可以利用增材製造技術實現。植入體原型和成品植入體均在RenAM 500M上製成，因此無需在不同的機器之間傳輸加工程序。簡化的製程可幫助醫療產品製造商大幅節省成本和時間。

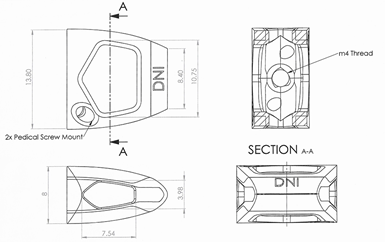

在早期概念開發階段設想的多種產品設計和特征

McConnell先生解釋說：“兩年前，IMR還沒有增材製造部門。雷尼紹在脊柱植入體開發項目以及其他項目中給予我們大力支持，幫助我們的技術人員熟練掌握相關技能，令我們公司在增材製造領域贏得一席之地。”

他補充道：“如今，我們能夠將雷尼紹傳授給我們的增材製造專業知識提供給我們的客戶。我們的許多合作夥伴之前都因為缺乏增材製造專業知識而對增材製造望而生畏，而現在卻正在使用增材製造設備贏得競爭優勢。

McConnell先生繼續說道：“雷尼紹不辭辛勞地與我們一起改進脊柱植入體的增材製造工藝。在雙方的共同努力下，我們通過一係列測試確定了一套最合適的產品參數設置，從而將實現植入體關鍵特征所需的後處理量減少了九成。”

雷尼紹醫療和口腔產品部市場經理Ed Littlewood解釋道：“IMR公司能夠極大地推動將先進的製造技術引入愛爾蘭工業。它們憑借深厚的設計專業知識和嚴謹的研發精神成功製成了一批具有代表性的脊柱植入體，而這些植入體展示了增材製造技術變革醫療行業的潛力。”

除了證明增材製造技術在製造脊柱植入體方麵極具優勢外，該研究還表明：如果在早期階段將增材製造設計 (DfAM) 納入考量，則可以減少支撐的使用，從而減少精加工操作。

Scott解釋道：“通過此脊柱植入體項目，我們加深了對醫療產品生產和增材製造機器能力的了解，從而開發出我們的設計軟件，為推廣先進製造技術在醫療產品行業的應用添磚加瓦。”他補充道：“為了實現這款軟件與RenAM 500M互相兼容，我們進行了大量測試，解決了不計其數的問題。而且，在雷尼紹工程師的大力幫助下，整個過程得以順利且高效地完成。這樣的項目一般需要耗時多年，但是nTopology公司、雷尼紹、IMR公司三方精誠合作，在短短幾個月內就順利完成了這個項目。”

Scott總結道：“我們將繼續與雷尼紹緊密合作，為行業提供增材製造技術。我們的目標是推動行業展開更廣泛的先進製造合作。”
