雷尼紹助力Wassara挺進更深地層

2018-10-24 來源：雷尼紹作者：-

采礦業需要新的鑽探解決方案，以應對日益增長的成本與效益壓力。與當前鑽探方案相比，新方案不僅要更為環保，而且要更具經濟優勢。

許多現有的地下礦井已接近極限開采深度，因此目前的鑽探方法很難再保證各項成本的可控性。新的礦床埋藏更深，產量也較低。種種因素疊加在一起，要求采礦企業必須實現礦產資源的合理規劃和規模開采，因此采用更加高效、精準的鑽探方法成為了必然的選擇。

背景

Wassara是來自瑞典的一家礦業設備公司，擁有許多創新產品，這些產品能夠在開采礦石的同時最大限度地減少對環境的負麵影響。Wassara的核心技術是使用高壓水射流驅動的潛孔 (DTH) 錘。Wassara的液動潛孔錘是目前最環保的衝擊鑽探方法。潛孔錘由高壓水射流驅動，不使用油脂進行潤滑，因此不會汙染空氣或地下水，此外，高壓水還可有效抑製粉塵。水的不可壓縮性是Wassara潛孔錘高效工作的關鍵因素。與相對傳統的氣動潛孔錘技術相比，Wassara的技術可節省大量的能源成本，因為驅動液動潛孔錘所需的能量更少。

由於高壓水能夠驅動衝錘產生高頻、高能量衝擊運動，因此被Wassara選作傳動媒介。此外，當水流離開錘體時，其速度足以將鑽探出的岩心和碎屑帶回地麵，並清潔鑽孔。此項技術具有許多絕佳優點，例如鑽進效率高、鑽孔質量佳，並且對鑽探岩層的護壁能力強。液驅潛孔錘技術的加入，使得礦山企業在選擇最適合礦體特性的開采方式時有了更多選擇，它被視為是向科學開采邁進的一大步。

挑戰

每部潛孔錘都由眾多複雜的部件組成。潛孔錘的核心部件是為活塞組件提供雙向高壓水導流的滑動外殼，該外殼內部要求具有多條高壓水流動孔道；由於設計的複雜性，必須將多個加工好的零件接合在一起，才可製作出完整的外殼。複雜的設計也使得該部件的造價較為昂貴。此外，接合工藝過程中頻繁產生的不合格產品，以及使用階段由於部件磨損或斑蝕而導致的設備故障（這將增加維修成本），這些都使得潛孔錘的整體擁有成本進一步上升。

解決方案

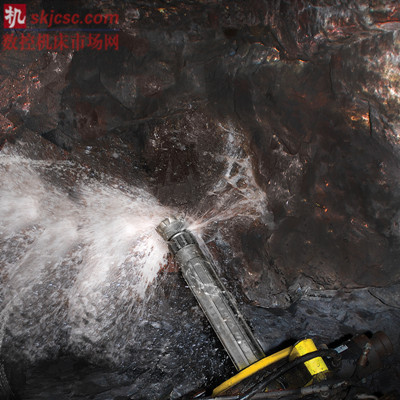

Wassara的高壓水射流驅動的潛孔 (DTH) 錘

為了降低成本並提高滑動外殼部件的可靠性，Wassara找到了雷尼紹，希望了解增材製造 (AM) 技術是否能夠成為一種合適的替代製造方案。金屬增材製造的顯著優點之一，便是能夠將原本分散的零件組合成一個複雜的3D幾何結構，而且還可簡化加工步驟，例如，在加工一端需要盲塞或焊接的跨孔時，增材製造便可發揮優勢。當增材方式製造的部件與傳統方式製造的部件在設計上沒有過大差異時，便可在相同的應用環境中對二者進行測試，其結果可作為驗證金屬增材組件可用性的理想依據。在標準測試條件下對兩類部件的性能進行詳細對比，如果結果中出現任何顯著差異，即可直接歸因於製造技術的變化。Wassara滑動外殼的幾何結構經過了重新設計，集成了增材製造在設計自由度方麵的優勢。

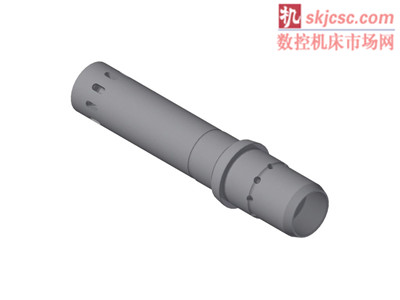

依照增材製造特點重新設計的滑動外殼部件

采用金屬增材製造方案需要克服的下一個難題是針對特定應用采用合適的金屬合金。在本案例中，該部件原來使用的是標準合金鋼527M20，這是一種合金結構鋼，由於碳含量中等，通常不會用於金屬增材製造。更適合增材製造的合金鋼為316L不鏽鋼，然而，雖然這種合金鋼的耐腐蝕性能較好，但預計在使用期間仍無法保證足夠的耐磨蝕和耐侵蝕性能。

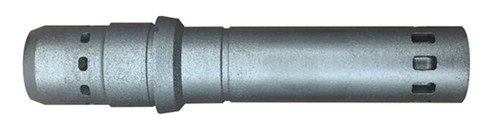

利用增材製造技術製造的馬氏體時效鋼滑動外殼部件

雷尼紹提出的另一種備選方案是使用馬氏體時效合金鋼生產測試部件。馬氏體時效鋼是一種時效硬化工具鋼，用途極為廣泛；可對其進行熱處理，通過調節工藝溫度可獲得適合特定應用要求的材料特性。

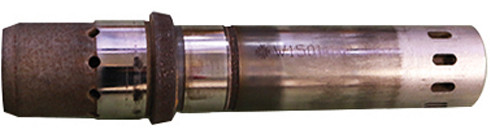

測試之後的滑動外殼

這是該類型鋼在礦山開采領域的第一次測試和應用，因此在滑動外殼加工完成後對其進行了熱處理，以確保達到最大硬度。

結果

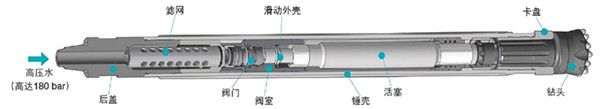

潛孔 (DTH) 錘技術示意圖

為了測試增材滑動外殼的性能，Wassara將其組裝到完整的潛孔錘上，在標準采掘條件下測試使用，即在選定岩麵上鑽鑿典型的長通道孔。隨後對潛孔錘進行常規目視檢查和維護，與傳統外殼相比，增材製造的滑動外殼並未出現任何斑蝕跡象，並且磨損程度很小。接著又重新組裝潛孔錘，並繼續進行更多的鑽鑿作業。

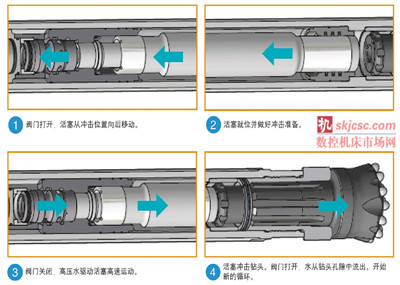

潛孔錘閥門技術圖示

完成上述作業後，Wassara對增材製造的滑動外殼進行了第二次檢查，發現確實出現了一些磨損跡象，但除此之外，部件表麵並沒有出現斑蝕（這是導致設備故障的第二大常見原因）。隨後Wassara又進行了第三次鑽鑿測試，這次的持續時間遠遠超出正常的潛孔錘工作周期，以期盡可能確定是否會出現斑蝕跡象，但實際上仍未出現任何斑蝕情況。由此得出的初步結論是，與采用標準合金鋼製造的傳統滑動外殼相比，采用馬氏體時效鋼製造的增材部件具有卓越的潛在耐斑蝕性能。

詳情請訪問www.renishaw.com.cn/additive
