雷尼紹：增材製造技術令霍克台風戰鬥機重拾昔日雄風

2017-3-20 來源：雷尼紹作者：-

近二十年來，位於英國格洛斯特的“噴氣時代”航空博物館一直在為複原英國二戰時期的著名飛機 — 霍克台風戰鬥機而努力，而格洛斯特恰恰是該戰機的誕生地。該博物館曾努力尋找有能力的工程公司，希望其能夠根據1938年的原始設計圖紙在缺乏製造細節的情況下重新製造出完整的駕駛艙支架，經過重重篩選，最終他們找到了雷尼紹。

作為一家世界聞名的工程公司，雷尼紹不遺餘力地為其提供了幫助 — 采用最新金屬增材製造（3D打印）技術生產出的駕駛艙支架，讓複原台風戰鬥機的項目得以按計劃進行。

霍克台風 — 也被英國皇家空軍 (RAF) 親切地稱為“蒂菲”— 是第二次世界大戰期間一款著名的英式單座戰鬥轟炸機，由格洛斯特郡（jun4）飛機公司獨家製造。台風戰機是英國皇家空軍唯一一款能夠在低空作戰中與勁敵德國福克-沃爾夫Fw 190戰鬥機相抗衡的飛機。此外，台風戰機還是一款極其出色的對地攻擊機。輝煌的曆史鑄就了其作為英國瑰寶的地位。

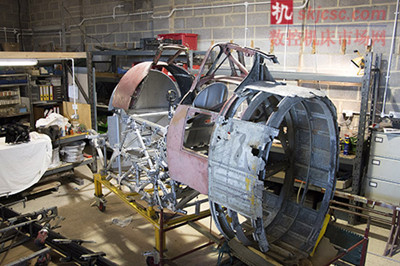

位於格洛斯特的“噴氣時代”航空博物館正在努力翻新一架二戰時期的霍克台風戰鬥機，這架飛機是在威爾特郡（jun4）的一座廢料場中被發現的。

“噴氣時代”航空博物館請求雷尼紹幫忙重新製造霍克台風戰鬥機機身上的兩個支架—這類支架在同類戰機中極為少見。

台風戰機前後隻生產了3317架，而且如今所剩無幾；更沒有一架飛機能夠重回天空。1998年，人們在威爾特郡的一個廢料場中找到了一具台風戰機駕駛艙的殘骸，其結構雖較為完整，但已被嚴重腐蝕 — 那時便有誌願者表示要修複這架對國家和地區都具有重要意義的戰機。

“噴氣時代”航空博物館所在的位置與台風戰機的誕生地僅僅一街之隔，憑借這一優勢，該博物館不失時機地推進這一項目。在對雷尼紹擁有的增材製造能力做出初步了解後，館方給這家全球工程公司的董事會主席兼首席執行官David McMurtry爵士寫了一封信。在信中，“噴氣時代”航空博物館請求雷尼紹幫忙重新製造霍克台風戰鬥機機身上的兩個支架 — 這類支架在同類戰機中極為少見。雷尼紹的回複沒有令館方失望。

挑戰

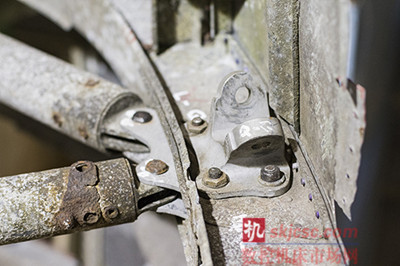

博物館既找不到原始支架的替代品，也很難找到一家製造商能夠精確地複製出這些部件。“噴氣時代”航空博物館雖然沒有飛機駕駛艙的原始支架，但保存了該部件1938年的原始設計圖紙，並且還能短期借來另一架台風戰機的駕駛艙支架供作參考。

經過雙方初步的溝通，雷尼紹相信其有能力利用金屬增材製造係統重新製造出這種支架。“霍克台風戰鬥機是格洛斯特曆史遺產中極其重要的一部分，”“噴氣時代”航空博物館台風戰機項目讚助商協調人Trevor Davies解釋道，“我們複製台風戰機駕駛艙的加工車間距離上世紀30年代的飛機製造廠不到一英裏。將原汁原味的台風戰機帶回這座城市，對於我們而言不僅僅是一項了不起的工程奇跡，更像是重新創造曆史。”

“在嚐試複製駕駛艙支架的過程中，我們曾先後聯係過多家工程公司，”Davies繼續說道，“但是，這些支架的形狀非常獨特，這意味著即使我們有原始設計圖紙，那些提供數控加工產品的公司也沒有信心能夠生產出完全精確的成品部件。當我們了解到雷尼紹的增材製造技術及其所具有的設計靈活性後，我們隨即向其尋求幫助。” “博物館保存的台風戰機原始圖紙可追溯到1938年，而且那時所有的測量數據均（jun1）采用英製單位，”雷尼紹開發工程師Joshua Whitmore介紹道，“此外，其中一個駕駛艙支架的圖紙已經遺失，這意味著需要對該部件進行更詳細的測量。由於現有支架是從另一架霍克台風戰鬥機上借來的，因此雷尼紹必須在規定時間內歸還。這給項目平添了不少壓力。” “我們不得不根據一套不完整的原始圖紙來計算尺寸：使用數字遊標卡尺等傳統測量工具進行測量，繪製相關的投影圖。最終我們得到了大部分缺失的關鍵尺寸，同時完成了對非關鍵尺寸的估算。隨後我們將尺寸從公製轉換為英製，”Whitmore補充道，“雖然這一過程比較耗時，但大約兩周後我們成功得到了支架的原型數據。

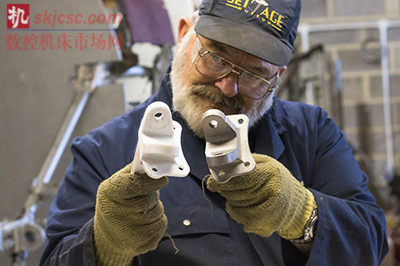

這些支架的形狀非常獨特，這意味著即使“噴氣時代”航空博物館有原始設計圖紙，那些提供數控加工產品的公司也沒有信心能夠生產出完全精確的成品部件。

解決方案

台風戰機前後隻生產了3317架，而且如今所剩無幾；更沒有一架飛機能夠重回天空。

雷尼紹根據原始設計圖紙和其他測量數據，使用Siemens NX 7.5 CAD軟件創建了一個台風戰機駕駛艙支架的3D數字模型。這樣一來，雷尼紹便可以進行參數化建模和直接表麵建模，以生成部件的數字複製品。

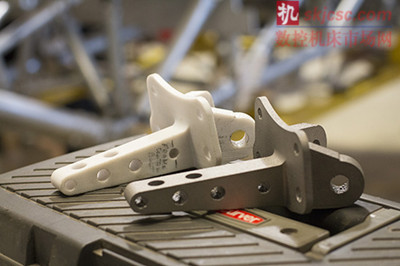

完成數字建模後，工程師使用3D打印技術製作出材質為聚碳酸酯塑料的原型部件。隨後，雷尼紹將這些部件運送至博物館下屬的車間，並將它們安裝到戰機駕駛艙上以驗證其規格是否正確。當工程師確認這些部件準確無誤後，雷尼紹便利用增材製造技術正式生產金屬加工件。

格洛斯特郡飛機公司最初采用鋁材製造台風戰機的駕駛艙支架。這是因為金屬鋁具有一些優良的物理性質，如密度低（因此重量輕）、強度高且延展性好。在生產符合性能要求的金屬加工件成品之前，雷尼紹偶爾會首先使用增材製造技術製作塑料原型部件。

雷尼紹在自己的AM250增材製造係統上使用鋁粉生產金屬支架，整個部件通過四次加工過程完成；之後利用噴砂工藝和手工打磨技術對部件表麵進行精加工。

結果

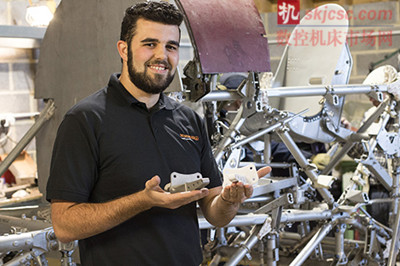

雷尼紹在自己的AM250增材製造係統上使用鋁粉生產金屬支架，整個部件通過四次加工過程完成。

由於雷尼紹公司所在地與“噴氣時代”航空博物館相隔不足30英裏，因此雷尼紹工程師決定親手將成品支架交付給館方；2016年5月，部件交付正式完成，此時恰逢Cool Aeronautics航空展隆重舉行，雷尼紹與博物館合作，在展會上展出了這些部件，並向公眾著重介紹了增材製造技術所具有的優勢。

“我們認為雷尼紹為台風戰機項目、“噴氣時代”航空博物館以及格洛斯特所作的貢獻難以估量，”Davies微笑著說道，“如果沒有增材製造技術，我們將無法複製出這些支架 — 這些部件過於獨特，這一點恰恰類似於台風戰機本身。通過將傳統與創新融合，雷尼紹的幫助使這個早在1998年便已啟動的項目得以繼續推進，並使得這款英國國寶級戰鬥機在其誕生地重放光彩。我們定期在博物館為學校師生舉辦講座，展示這款戰機並介紹其對英國二戰曆史所具有的重要意義。

一架古老戰機上的部件能夠以如此革新的方式複製出來 — 我們希望籍此激發青年一代對航空科技和工程的興趣。增材製造技術為台風戰機輝煌的曆史增添了濃墨重彩的一筆。”

通過采用增材製造方法並使用原始材料生產駕駛艙支架，雷尼紹成功按照1938年的古老圖紙複原了這些部件。在成功完成駕駛艙支架的複製後，雷尼紹已開始與“噴氣時代”航空博物館商討下一個激動人心的項目：讓台風戰機的另一個重要部件 — Napier Sabre活塞發動機 — 重回格洛斯特。

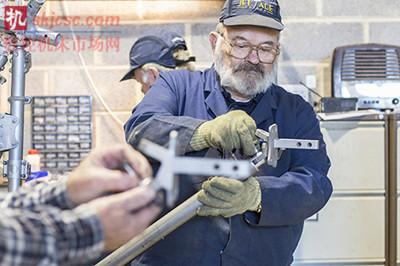

雷尼紹采用最新金屬增材製造技術生產出駕駛艙支架，讓複原台風戰機的項目得以按計劃進行。

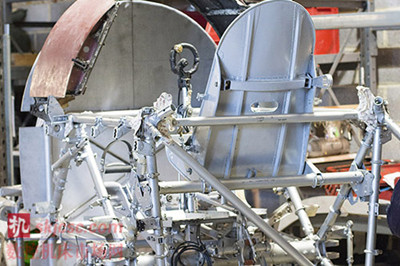

“噴氣時代”航空博物館定期展示霍克台風戰鬥機並向公眾介紹其對英國二戰曆史所具有的重要意義。增材製造技術為台風戰機輝煌的曆史增添了濃墨重彩的一筆，博物館希望籍此激發青年一代對航空科技和工程的興趣。

關於雷尼紹

雷尼紹公司 (Renishaw plc) 是世界測量和光譜分析儀器領域的領導者。我們開發的創新產品可顯著提高客戶的經營業績 — 從提高製造效率和產品質量、極大提高研發能力到改進醫療過程的功效。

我們的產品可廣泛應用於機床自動化、坐標測量、增材製造、比對測量、拉曼光譜分析、機器校準、位置反饋、口腔CAD/CAM、形狀記憶合金、大尺寸範圍測繪、立體定向神經外科和醫學診斷等領域。在所有這些領域，我們的目標都是成為長期合作夥伴，不管現在還是將來，都始終如一地提供滿足客戶需求的優異產品，並提供快捷、專業的技術和商業支持。

如需了解雷尼紹增材製造產品的詳細信息，請訪問www.renishaw.com.cn/additive
