拖鏈的選用

1．支撐板內腔孔徑 D1＝d＋≈0.1d（取整數）。其中 d ＝電纜、電纜、液、氣軟管的外徑。

2．根據支撐板內腔最大孔徑 Dmax 來確定鏈板高度 hg 和拖鏈號TLXX。

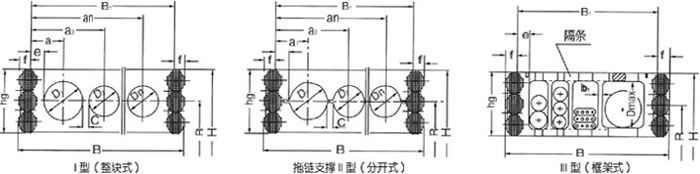

3．根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑；

⑴當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板 | 型（整塊式）。

⑵當管纜的接頭尺寸大於支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐 || 型。屬分開式類型支撐板。

⑶安裝管纜的規格品種較多時，可選用支撐板 ||| 型（框架式）。

4．根據安裝管纜的數量來決定支撐板寬度 B1, 從而可得拖鏈寬度 B。

5．拖鏈使用場合或受環境影響時，需要采用鋼帶防護支撐板時，請與本公司另行提出。

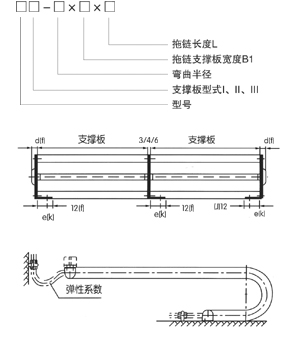

帶三條鏈板的拖鏈

因為支撐板最大長度有限，在較寬拖鏈上可以裝置一個或多個拖鏈鏈板。另外的原因是，可提高較窄的拖鏈的穩定性，此外也可通過第三條鏈板將套管與電纜隔開。

注：TLG 型取參數 D， 12， e， TL 型取 f,j,k 。

液壓管的彈性狀況

要注意,液壓管在壓力下會伸長或縮短, 因此,應考慮到軟管的彈性係數, 特別是在高壓及拖鏈長度較長的情況下, 應引起注意。
