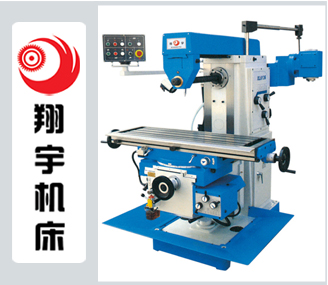

在X6132萬能銑床上銑大螺旋角斜齒輪
發布時間：2013-3-25
一螺旋角為35°的斜齒輪，為銑出該大螺旋角斜齒輪，采用了雙分度頭與掛輪配置的方法。首先應該把X6132萬能銑床的工作台在水平麵內沿逆時針方向轉動一個角度，使該角度等於被銑斜齒輪的螺旋角。在工作台右側縱向絲杠與分度頭掛輪軸之間配置好差協掛輪。因工作台轉動角度較大，必須采用雙分度頭組合與掛輪配置的方法，以使工件能夠靠近刀具而完成銑削。分度頭Ⅰ、Ⅱ的定數均為40，用一對1：1的齒輪Za、Zb把兩分度頭串聯起來，分度頭Ⅰ用於安裝斜齒輪坯和分度，分度頭Ⅱ隻起減速作用。差動掛輪Z1、Z2、Z3和Z4安裝在工作台縱向絲杠與分度頭Ⅱ的掛輪軸之間，掛輪的速比為：i=(Z1/Z2)*(Z3/Z4)=（40×40×t）/L=（1600tsinβ）/(πmnz)式中，t——工作台縱向移動絲杠的螺距，t=6mm； 40——分度頭的傳動定數； L——斜齒輪螺旋齒的導程； β——斜齒輪分度圓螺旋角； mn——斜齒輪的法向模數； z——斜齒輪的齒數。當mn=6，β=35°，Z=29時Ii=Z1/Z2*Z3/Z4=(1600×6×sin35°)/(3.1416×6×29)=10.073則差動掛輪：Z1/Z2*Z3/Z4=90/25*70/25=10.08根據當量齒數Z′選取銑刀號，Z′=Z/cos3β=29/cos335°≈53。故選7號齒輪銑刀，因7號齒輪銑刀的加工齒數範圍（Z=55～134）中的最小齒數與當量齒數Z′更接近。由於用組合分度頭配置掛輪排除了諸多限製，故也可適於銑削特大導程的螺旋槽、小導程的螺旋槽，如小導程的盤形凸輪及圓錐體上的螺旋槽，更適於質數齒螺旋槽或斜齒輪、圓錐齒輪的銑削。
采用雙分度頭掛輪配置法時，不能工作台機動進給，務必用轉動分度頭I的分度手柄來使銑床工作台作縱向移動，否則會損壞分度頭Ⅱ，發生設備事故。
