台達推出FPC取放機 提升軟性電路板移載效率
發布時間：2020-4-23
在電子產業中，電路板是常見且關鍵的元器件，主要分為PCB與FPC兩種。PCB又稱硬板，為鋼性印製線路板；FPC為軟性電路板，由柔軟塑膠底膜、銅箔及接著劑貼合而成，可自由的應用於小型、任意幾何形狀或動態的電子設備中，提高電路和機械結構設計的自由度。另外，還可以當作感應線圈、電磁屏蔽或觸摸開關，增加其使用便利性，因而眾多廠商投入製造。針對FPC製程特點，台達推出FPC取放機，應用於軟性電路板移載，為泰國軟性電路板廠提升效率與精度。

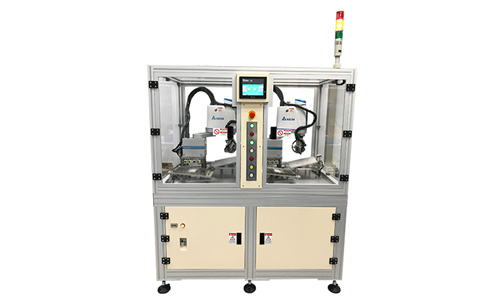

圖1 台達FPC取放機以 SCARA 工業機器人進行取放料，采用專利技術提高加工速度、效率及質量
FPC相比PCB具有體積小、重量輕、可彎折與撓曲等特性，但FPC撓曲材料機械強度低，容易於製造過程中損傷、不易進行檢查與修複，也成為其製程上的一大難點。FPC的製造過程相當繁瑣，每個程序都有不同的設備與加工料盤，傳統使用人工或一般FPC取放機進行料盤更換，費時、品質良率低、且換線不易。台達FPC取放機則可使加工設備間的銜接更加順暢、不損傷電路板、提高速度、精度與穩定性。

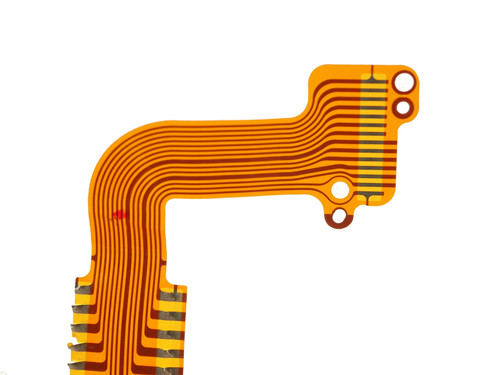

圖2 FPC為軟性電路板，由柔軟塑膠底膜、銅箔及接著劑貼合而成
台達FPC取放機采用聰明又簡單的方式，以兩組 SCARA 工業機器人進行取放料，並結合台達專利工藝，搭配出料料盤設計，完成材料的移載。相比使用視覺係統輔助機器人進行取放，能減少對位的時間，使SCARA 工業機器人能全速運轉，同時達成節省成本、提升速度、精度與減少FPC的毀損率。
台達FPC取放機作業流程如下：使用Excel將料盤盛料位置坐標與相關參數匯入操作界麵，由高功能中型控製器AH500係列為設備主控，利用I/O信號將運動路徑下達給機器人控製驅動一體機ASDA-MS，SCARA 工業機器人進行取放料作業，當料件放入出料盤時，氣缸執行真空吸盤動作，使軟性電路板就定位，完成軟性電路板移載作業。

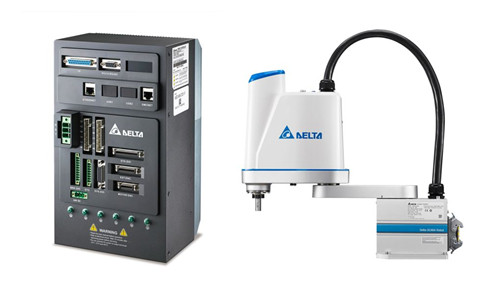

圖3 台達機器人控製驅動一體機ASDA-MS搭配SCARA水平關節機器人，滿足軟性電路板移載的高速、高精需求，提升換料盤速度及節省人力成本
高功能中型控製器AH500係列采用模組化設計，整合軟件和界麵，支持多種通訊模式，能與各種設備進行連接。機器人控製驅動一體機ASDA-MS將工業機器人控製器以及伺服驅動整合於一體，能依據不同工業機器人的形狀與運動軌跡，進行實時且完善的動態補償，搭配台達SCARA水平關節機器人，滿足軟性電路板移載的高速、高精需求，為自動化係統做了完美演繹。台達FPC取放機的優勢包含：
• 提升產品精度與質量
台達采用斜取、斜放的設計，不傷元件，並能有效提升換料盤速度及設備運行穩定度，可達10,000 次料盤取放無受損及失敗，製程效率與良率大幅提升。
• 提升效率與減少成本
FPC取放機直接利用盛料位置坐標計算運動路徑與料盤出料設計，節省視覺係統設備的建置及視覺對位的時間，機構、操作上相較簡單，且易維護，減少3至4名人力進行取放作業，節省人力成本。
• 滿足多樣化的產品製程
設備輸入料盤與輸出料盤平台使用不同的使用者坐標係統，客戶在建立新機種加工參數時，隻需使用將新料盤盛料位置的坐標匯入SCARA即可工作，節省調機時間，另外，機構模組化設計，滿足多種產品製程需求。
• 實時監控與異常報警
製程實時監控，若發生異常實時報警，確保人員安全，並可鏈接DIAMES製造執行係統，生產信息立即上傳，方便管理者掌握產線狀況。
台達提供FPC取放機，以工業機器人機器搭配料盤設計，提升換料盤速度，並保護元件不受損，節省人力支出、提升製程彈性及縮短作業時間，為軟性電路板行業提供高效率的產線設備。
