伊斯卡高生產率倒角刀

2020-3-17 來源：伊斯卡作者：-

倒角或許是金屬切削加工中最常見的操作。事實上，幾乎在所有加工工藝中都能尋到倒角工序。倒角以及程度更小的倒圓角幾乎是遍布零部件的內外棱邊的特征。倒角加工比倒圓角加工更簡便，這也解讀了為什麽倒角如此盛行。人們對各式零部件棱邊倒角的存在習以為常，以至於疏於思考這些相對較小的斜麵的重要性：倒角可以預防手受傷，使得裝配不費勁，減少應力集中，這些都促使倒角成為產品設計中必不可少的元素。

一直以來，倒角都被視作是簡單的加工；通常由不算特別複雜的各式倒角刀具加工。典型代表刀具為直刃車刀，帶45°主偏角的銑刀，帶90°鋒角的鑽頭。同時，旋轉刀具倒角的應用領域不止局限於典型的倒角加工，還包括去毛刺及倒角、加工沉孔及清根、孔及邊的背倒角、清根及切V型孔口、點鑽及中心鑽。旋轉式倒角刀具應用靈活，在理想的情況下，能高效執行以上所有加工操作。然而，受各種客觀條件限製，主要是受尺寸的約束，對創建完美刀具形成嚴重的製約，使得現有的加工方案遠離理想狀態。需從客戶的視角來認知最可取的刀具產品特征，而要迎接這樣的挑戰對現代倒角刀具設計而言是苛刻的。特別是倒角刀具，看上去如此簡單，以至常常被忽視；然而製造商們期待刀具供應商們能提供終極簡單的，高生產率的，經濟可行的，通用性廣的解決方案。這一期待與伊斯卡先進智能刀具理念不謀而合。基於這一理念，伊斯卡開發了各種旋轉類倒角刀具。

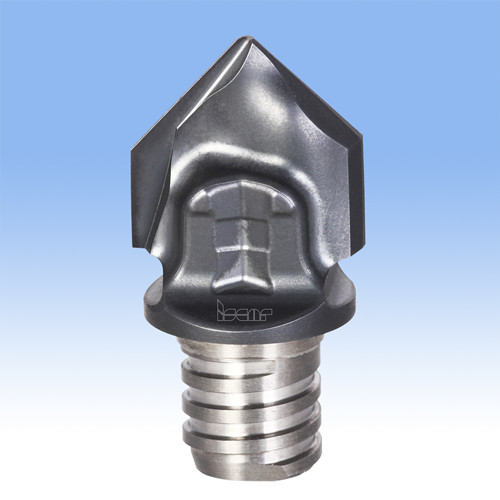

伊斯卡的模塊式刀具變形金剛立銑刀（MULTI-MASTER），刀體夾持可換式刀頭，為倒角加工提供數款選項。經濟型刀頭MM H帶2個切削刃及精密磨製多刃MM E刀頭確保能高效倒角，去除毛刺，特別是應用於相對小的加工區間或工件。刀頭之一，多功能刀頭MM HCD，憑借高通用性而成為真正的冠軍，適用於內外倒角、去毛刺、中心鑽及點鑽，加工埋頭螺釘孔。刀頭成功的秘訣是其幾何形體設計巧妙地結合了正負軸向角度；兼具大正前角、強固切削刃及出色的斷屑槽設計原則的刀頭確保切削輕快，即便是在惡劣加工條件下也能可靠排屑。

圖1 MM HCD刀頭

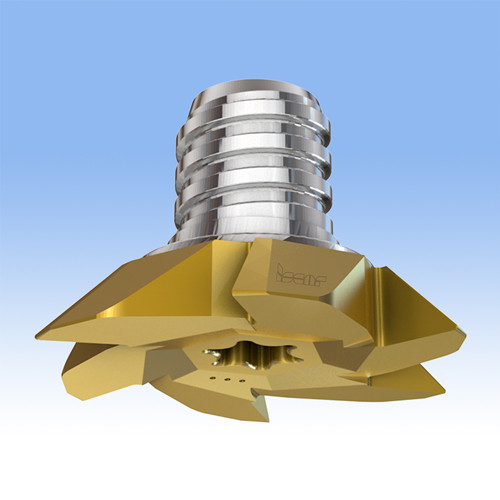

燕尾狀刀頭是另一款變形金剛立銑刀產品，提供帶45°，60°，75°切入角的刀頭。具有生成燕尾槽或槽加工以及背倒角的加工能力；刀頭的多齒設計確保倒角加工應用的高生產率。

圖2 MM GRIT 28K-45D-6T10 刀頭

正如加工螺紋預鑽孔這類加工應用，對每一個製造商而言，一次進刀同時完成鑽孔及倒角加工是更可取的選擇。這一加工操作可以通過采用結合了鑽孔加工及埋頭螺釘孔加工特征的刀具來執行。然而，加工孔深的無盡變化顯著製約了刀具的加工能力，從技術的視角看需要刀具供應商提供眾多的非標訂製刀具版本，以適配於每一特定規格加工孔。伊斯卡提供安裝於CHAMDRILL變色龍鑽杆上的倒角環以克服該難題，基於鑽尖可定位倒角環精確安裝位置，進而組裝成能在一次進刀中同時實現鑽孔加工及倒角加工的刀具。

圖3 DCNT 組合式鑽頭

伊斯卡還提供一款為小型製造商及維修部門而特別設計的倒角刀具。這是通用性廣的倒角立銑刀，切削刃角度可調。立銑刀夾持可轉動的刀夾，刀夾夾持可轉位刀片。由於切削刃的可調性，使得倒角刀能加工不同角度的倒角，免除了需為不同角度的倒角而配備不同倒角刀的需求。刀夾標識了角度刻度，方便操作人員參照調整。然而，高通用性的代價是僅有一個倒角切削刃，多功能可調式設計使得僅能提供一個切削齒。

圖4 HM390 可調式倒角刀

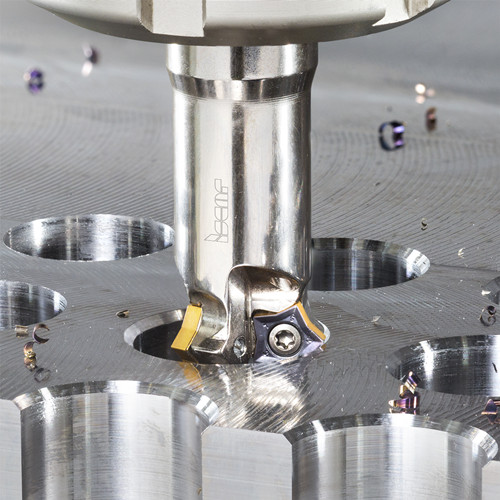

伊斯卡最近推出可轉位倒角銑刀係列CHAMFMILL，設計用於正倒角和背倒角，其應用領域包含加工小尺寸的外倒角，內倒角及去除毛刺。該係列的關鍵要素是銑刀所裝夾的五角星形刀片。五角星形刀片具有10個切削刃：5個用於正倒角，5個用於背倒角。

圖5 CHAMFMILL銑刀，夾持五角星形刀片

盡管看上去簡單，但高效倒角刀具的設計需要考量各種因素，包括需進行外倒角還是內倒角，鈍化鋒利棱邊，去除毛刺，孔內倒角，高生產率，通用性，等等。要回答哪款倒角刀能打五顆星，隻能回複最好的倒角刀是用戶依據其實際需求而擇取的那把。
