數控機床

      大昭和精機貿易（上海）有限公司  技術科主任 習森堯

       Ｑ：通廣傳媒：高速切削加工技術環境下，刀柄對加工的影響體現在哪些方麵？


       Ａ：

　　   習森堯：高速切削加工的環境的確對刀柄也提出了很高的要求，特別是在刀柄與主軸的連接部分，刀柄自身的動平衡及刀柄跳動精度等方麵。在刀柄與主軸的連接部分，以普通的BT 主軸為例，由於隻有錐麵接觸，與兩麵定位的BIG-PLUS 主軸係統相比，其在連接剛性、ATC 重複定位精度、Z 方向的尺寸穩定性等方麵均不如後者。

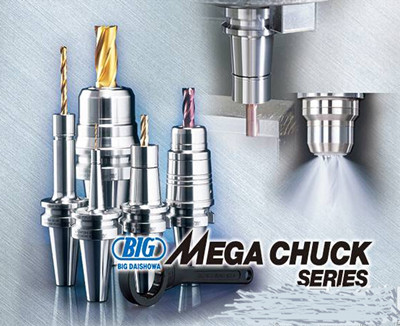

　　從動平衡的角度來說，在普通轉速下加工時，動平衡對加工影響比較小，幾乎可以忽略不計，但達到一定程度的高速加工時，由動平衡引起的離心力會造成切削振動、噪聲、以及對主軸產生一定的負荷，振動會在加工係統中間傳遞，最終影響加工工件的表麵質量和尺寸公差。 在對應高速加工的方麵，熟悉BIG 產品的用戶都清楚， BIG 的美夾刀柄係列，從設計到製造的各個環節都全麵追求動平衡性，譬如BIG 世界首創的無扳手槽的螺母，不僅提高了刀柄的平衡性，還增加了螺母自身的強度，同時，減少了高速旋轉時與空氣摩擦的噪音，防止冷卻液飛濺等等優點，被業界爭相模仿。

　　從跳動精度角度來看，跳動精度的優劣除了影響加工零件的表麵粗糙度、尺寸精度外，也對加工效率、刃具的壽命有影響。市場上4 倍直徑位置的跳動精度從數十μ~3μ 不等，貌似差別並不大，但這些是指靜態的跳動精度，與高速旋轉狀態下實際的跳動精度是完全不同的。高速加工時，建議盡可能選擇跳動精度好的刀柄。

      Ｑ：通廣傳媒：為了適應高速切削加工對刀具係統的要求，刀柄技術有什麽樣的優化與提升呢？


      Ａ：

　　習森堯：首先是主軸接口係統在90 年代有了較大的進步，具有代表性的事件有1991 年德國工業協會的HSK錐柄提案，1992 年日本大昭和精機申請了BIG-PLUS 兩麵定位主軸係統專利。這代表著主軸係統進入了可對應高速加工的兩麵定位主軸係統時代。

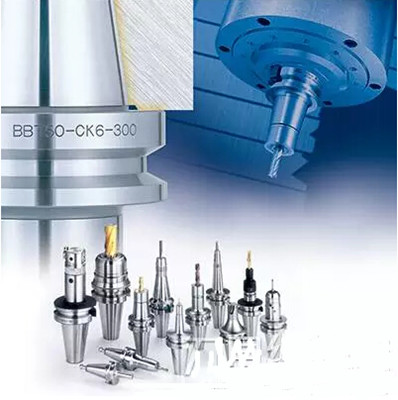

　　其次，就刀柄方麵來說，除了前麵提到的類似BIG 美夾刀柄係列外，最近大昭和在行業內首家推出了端麵給水型液壓刀柄，由於液壓刀柄內部有油腔，在內部設計和製作油路的工藝十分複雜，難度很大，這款刀柄的推出可以說使得液壓刀柄在銑削加工方麵真正的實現了高速加工。

　　另外，譬如氣動刀柄，不需要機床旋轉，依靠壓縮空氣其轉速可以達到近10 萬轉上下的加工速度，可以實現即使高速機床也很難達到的加工效果，在光電/ 電子模具等行業應用比較廣泛。

      Ｑ：通廣傳媒：刀柄技術在產品生產過程中的應用情況如何？


      Ａ：

      習森堯：隨著機械加工的高速化，在實際應用中不同的加工需求，對刀具的要求也各不相同。在鏜孔加工中，以精鏜頭為例，目前市麵上的多數廠家的精鏜頭沒有內置平衡機構，然而精鏜加工的精度要求往往比較高，在高轉速下鏜頭的動平衡性能對鏜孔的精度影響是比較明顯的。 譬如就BIG 精鏜頭的動平衡性能來說，主要有EWN精鏜頭內置了預平衡機構，EWB 精鏜頭內置了動態平衡機構，EWB-UP 超精密鏜頭可手動調節動平衡等三種。通常普通轉速加工時，內置了預平衡機構的EWN 鏜頭在大多數場合下可以滿足加工要求。但當轉速達到10000轉甚至更高轉速時，對動平衡提出了更高的要求，普通的鏜頭由於平衡性的影響通常無法滿足精鏜加工要求，此時推薦使用內置動態平衡機構的EWB 鏜頭。另外，如果在高轉速下，同時圓度、尺寸等精度要求也非常高的情況下，就要考慮可手動調節動平衡的EWB-UP 精鏜頭。
