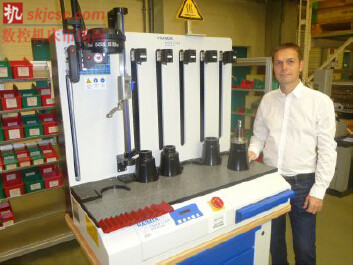

      由於使用了翰默公司的帶安全鎖防拔出保護功能的熱縮刀柄和新一代超級型熱縮機，得益於其傑出的跳動精度和最強的防拔出保護功能，Alexander Steurer,MTU航空發動機公司的資深數控程序經理在加工高溫合金實現了重切削。

      MTU航空發動機公司是德國的發動機製造業的領軍者，是著名的航空業供應商。該公司參與了所有的商用和軍用發動機和燃氣輪機站的設計，研發，製造和支持。正是翰默公司的專利產品-安全鎖防拔出保護係統，使MTU公司能夠在加工框架結構件和殼體零件時優化加工工藝。

      噴氣式發動機是高科技產品。在他們的生產車間，應用了很多創新的技術和工藝。為了緊跟當前的先進技術，MTU開發了很多革新的製造策略，如果需要，也包括其他外部的專業知識。例如：他們聯係來自德國伊根豪森的刀柄專家-翰默公司，協助他們優化加工框架結構件和殼體零件的工藝。

      難加工的材料，高品質的零件和高度的自動化，這些需求促使MTU尋找一種絕對平穩和可靠的機加工工藝，以保障最高級別的品質。為了確保一致性和控製加工中產生的巨大的軸向切削力，MTU決定引入翰默的安全鎖防拔出保護係統。

      在極限的金屬切削加工中，翰默的安全鎖係列刀柄中的定位銷和刀具柄部的螺旋槽避免了刀具被從刀柄中拔出。再加上精心選擇的夾持係統的摩擦夾持力，切削刀具被具有建設性設計的安全鎖防拔出保護係統的刀柄牢牢的夾持著。

      Alexander Steurer, 來自慕尼黑MTU航空發動機公司的資深數控程序經理如此解釋該公司采用翰默係統的決定：通過使用翰默公司的安全鎖和熱縮技術，即使我們在銑削極具挑戰性的高溫合金時，也能夠確保工藝安全性。在加工框架結構件和殼體時，這是在保證工藝安全性的同時獲得較高的自動化的前提條件。

      安全鎖係統結合了防拔出保護和最高的同心度，因此在金屬切削加工中減少了振動，獲得平穩的加工。通過提高切削深度和走刀量，金屬去除率獲得顯著的提高。得益於翰默熱縮刀柄的跳動精度的提高，刀具壽命最高可以提升50%。

      對稱的安全鎖設計確保3μm 的跳動精度，最佳的動平衡精度和簡單的進行刀具長度預調的可能性，這三個價值巨大的優勢是MTU使用翰默的係統替代原先使用的Whistle Notch 斜側固或者Weldon側固係統的原因。原先的這些係統也能夠防止刀具被從刀柄中拔出，但是這兩種係統都是不對稱的設計，從而導致較差的跳動和動平衡精度。

     通過一組螺釘，刀具被推向螺紋孔對麵的孔壁。刀柄將刀具推至偏心的位置，從而導致過大的刀具跳動。此類設計允許刀具柄部和刀柄的定位孔之間有顯著的徑向間隙。也就是我們前麵提到的，實際上是刀柄將刀具推向了偏心的位置，從而導致過大的刀具跳動。Hans Drahtmüller，來自慕尼黑MTU公司的定子生產線經理是如此解釋問題的根源的：由於刀具的跳動精度下降，刀具壽命無法完全的達到，側固式柄部的刀具必須較早的更換。由於側固式柄部的刀具必須在磨床上手動安裝，而圓柱形柄部的安全鎖係列刀具的重磨可以實現自動化，這樣就節約了刀具成本。


      簡單快速的換刀

     除了在加工過程中提高生產率，通過快速簡便的刀具更換，機床外的輔助時間也縮短了。MTU正在使用的翰默公司的HAIMER Power Clamp Premium NG超級型熱縮機，提供了一個符合人機工程學的工作環境和完美的操作體驗，帶線性導軌的冷卻水套有溫度顯示器，確保了最高的安全性。刀具長度可以被精確的預調至0.02mm之內，這樣備用刀具可以隨時裝上機床使用。智能線圈是可調的，輕輕一轉，你就可以根據刀柄的尺寸調整線圈的直徑和長度。這種新係統淘汰了原先在更換時有破損風險的的互換式鐵質止動盤。得益於翰默的多項專利技術，其熱縮刀柄隻有必須的部位才會被加熱，因此加熱和冷卻的速度就快多了。在冷卻的過程中，不同尺寸的冷卻水套縮短了冷卻時間，創造了一個平穩，柔和和清潔的冷卻效果。冷卻水套安裝在線性軌道上，因此刀具的切削刃避免了與冷卻水套的碰撞。

      MTU航空發動機公司

      MTU航空發動機公司是德國航空發動機行業的領軍者，這家公司是低壓汽輪機，高壓壓縮機，汽輪機中心構件和製造工藝及維修技術的技術領頭羊。該公司及其國際搭檔在研發，製造和營銷高科技零件領域扮演著重要的角色。

      在商用飛機發動機和工業燃氣輪機的商業維護領域，該公司是排名前五的服務供應商，這些活動是MTU維修公司的業務。在軍用領域，MTU航空發動機公司是德國國防軍幾乎所有發動機的優選工業供應商。MTU運行著覆蓋全球的業務網絡，該公司的總部在慕尼黑。在2014財年，該公司的員工人數為9,000餘名，其公布的年銷售額為39億歐元。

      翰默的熱縮技術

      由於跳動精度不足，側固式刀柄在現代高端銑削領域遭遇了瓶頸。在高速加工時，最細微的差異都會導致糟糕的結果，刀具和主軸會很快磨損，工件的表麵質量也會下降。而跳動精度是熱縮刀柄的強項，其對稱的結構確保了很高的跳動精度。翰默的熱縮刀柄能夠保證在3倍刀具直徑的懸升長度內，跳動精度在3um以下。

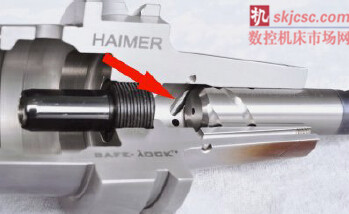

      剖開的帶安全鎖防拔出保護功能的熱縮刀柄：刀柄定位孔底部的定位銷，貼合著刀具柄部的螺旋槽，最終和高精度的熱縮刀柄的摩擦夾緊係統一起提供軸向鎖定的功能。圖片：翰默

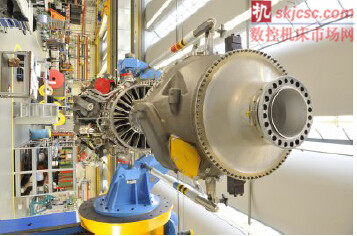

      MTU航空發動機公司使用翰默的安全鎖係統挑戰軍用渦輪發動機TP400-D6的粗加工任務。MTU負責TP400-D6的中壓壓縮機，中壓汽輪機和中壓轉子的生產，並且在發動機控製係統中占有份額。另外，TP400-D6發動機的總裝生產也在慕尼黑的MTU航空發動機公司。圖片：MT航空發動機公司
