數控機床

     作者：中石化石油工程機械有限公司  高漢先生

　　模塊式鏜刀的使用

　　目前我們的粗鏜孔采用的是整體式雙刃鏜刀，如圖1所示。而現在早就是模塊式鏜刀的天下了。精加工不是采用國內流行的微調精鏜刀。而是從國外進口的CH頭，一種類似於平旋盤的裝置。這種CH頭，首先可以自動控製直徑的變化，可以用它多刀精加工精密尺寸、圓弧、切槽、挑螺紋。隻需更換前麵的刀頭就可以了。其次是比平旋盤長，加工長度範圍大。但是製造複雜、精度要求高、配件購買周期長。而且價格非常貴抵得上一個小型數控機床的價格了。

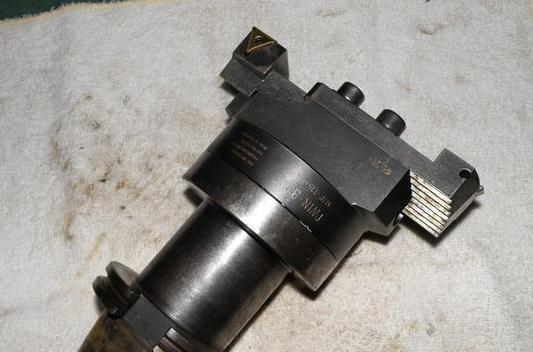

圖1  整體式雙刃鏜刀

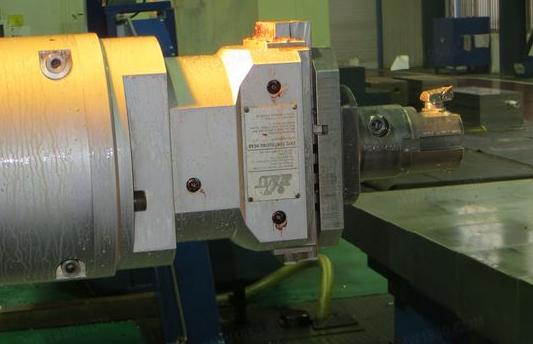

圖2  CH頭

　　刀片的選擇

　　我們的核心產品比如泵屬於六麵箱體類零件，材料是合金鋼，硬度≥34HRC，六個麵都有孔交叉而過，如圖3所示。它的幾大難點：硬度高、相貫孔深、內腔中間大、兩頭小，需要掏窩子 ；大直徑（＞15mm）的鋸齒螺紋、配合精度高的大小錐孔（最小直徑也大於70mm）。

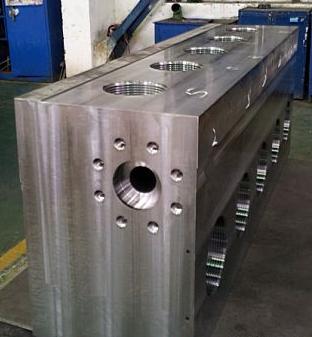

圖3  泵體

　　就對其中相貫孔加工來說，其僅僅是減輕重量、儲水的腔體，但是就因為上下左右前後的幾道孔相交，造成普通刀片到此就或碎裂或刀尖嚴重磨損，而無法加工。我們用的是肯納的R0.8菱形刀片，40多mm的餘量，每刀5mm，要走10來刀，一個刀尖可以加工2～3個腔體。肯納的刀片缺點是進口刀片貴，供貨期偏長，曾經有一國內的刀具生產廠家提供了他們的刀片，情況很差，一道孔都幹不下來，非常可惜的是試驗了兩次後，他們就放棄了。對於鋸齒螺紋、錐孔，目前就沒有國內廠商在這方麵提供服務。目前我們是以車工挑扣的形式加工鋸齒螺紋，速度很快，一個90mm長度的鋸齒扣隻需要5～6min。但是這對於刀片的要求很高。一般的螺紋刀片經常中途碎裂、磨損，造成螺紋報廢或修複。這麽大的直徑鋸齒螺紋好像還沒有廠家提供更高效穩定的其它銑削加工方式。
