      1 、 前言


     產品生產過程中，周期與成本是兩個十分重要的因素。尤其在新品研製階段，由於產品尚未定型，產品結構更改及工藝更改比較頻繁，給生產準備、尤其是工藝裝備的設計和製造帶來很大困難，不但會造成工藝裝備成本的增加，同時生產準備周期會大大延長。因此，在產品研製階段，大量采用組合夾具是縮短生產準備周期，降低工裝成本的重要途徑。傳統的組合夾具由於其自身係統存在不足而影響了柔性組合夾具功能的發揮，因此在原有組合夾具技術係統的基礎上進一步的開發、創新，對於深入挖掘柔性組合夾具高效、快捷的潛在功效十分必要。

       2  、組合夾具的特點及應用範圍

      2.1組合夾具的定義

      組合夾具是工藝裝備的一部分，是由一係列標準化、模塊化的元件，根據產品加工要求而組裝出來的夾具，可以理解成高度標準化的專用夾具，但因其元件可以循環應用，夾具能夠實現快速組裝、快速調整，因此能夠縮短60%以上的夾具生產周期，節省80%以上的原材料。

      從功能上講，組合夾具屬於專用夾具的一種，從其結構特點上說，組合夾具屬於可循環利用的並具有高精度、高強度的標準化元件組裝成的易聯結和拆卸的夾具，目前通用的說法將組合夾具與專用夾具分開，主要是依據夾具的設計製造過程，專用夾具需要工裝製造廠根據設計圖樣製造專用元件，而組合夾具則是直接選用通用元器件。

     2.2組合夾具的類別及特點

       按元件結構區分，組合夾具一般可分為槽係和孔係兩種，近年來，隨著國內外組合技術的不斷發展，在以上兩種元件的基礎上又開發出了孔、槽係集成元件。

      組合夾具的最大特點是周期短、見效快，雖然一次投資成本較大，但由於其元件的循環應用功能，按一個機型或幾個機型循環綜合計算，工裝成本將會大大降低。

      2.3組合夾具的應用範圍

      從加工零件的批量來看，組合夾具最適用於新產品研製、試製、單件和小批量生產，對於產品變換頻繁，改型周期短，產品類型多的部門和企業，大量使用組合夾具的經濟效益較明顯；從加工工序分析，組合夾具對於鑽、銑、車、磨、鏜等加工基本都可適用，部分裝配、焊接、檢驗工序也可實現；從精度等級方麵，組合夾具的直線尺寸精度可控製在±0.05範圍之內，角度誤差可控製在±5′以內；從加工零件的外廓尺寸來看，一般尺寸在1000mm以下的零件夾具均可組合，而現在出現的大型組合元件使夾具的應用範圍又擴大了很多。

     2.4組合夾具的產品研製中的作用

     (1) 縮短生產準備周期，適應市場快速反應需求；
     (2) 減少專用工裝數量，降低研發成本；
     (3) 調整靈活、快速，降低研發風險；
     (4) 為後期批量生產時工裝設計和製造提供基礎證據；
     (5) 節能降耗。

        3、  國內組合夾具應用現狀

      3.1組合夾具應用情況

      目前國內組合夾具應用範圍十分廣泛，遍及航空、航天、船舶、汽車、機械、紡織等係統，其中航空係統各主機廠都大量采用組合夾具。夾具組裝技術從最初的純手工作業方式正逐步與數字化設計、信息化管理等先進技術接軌，專業範圍除傳統的機械加工外，也逐步向導管焊接、裝配、檢驗等專業滲透。

      3.2目前組合夾具係統處在的不足

      從原理上說，組合夾具能夠替代90%以上的專用工裝，但實際應用中，如果不能處理好組合夾具自身係統存在的不足，其利用率會大打折扣，目前國內組合夾具尚不能大量普及的主要原因有以下幾點：

     （1）一次投入成本高。組合夾具元件屬高精度元件，其價格較貴，雖然具備循環應用特點，但如要批量使用，一次性投入較大，而見效需在使用一定數量規模的情況下才能體現，所以一般中小型企業，尤其是在產品來源不固定的情況下欲使用組合夾具投入較大，風險相對增加。在這種情況下可以考慮租賃使用。
     （2）專業技術發展慢，社會效應未能充分體現，廣告效應低。
     （3）元件係統相對孤立。傳統的槽係和孔係組合夾具都是自成一派，相互之間兼容性低，各自優勢和劣勢明顯，不能互補。如槽係夾具組裝方便，調節靈活，但剛性、穩定性不足；孔係夾具剛性好，精度高，但設計組裝過程繁瑣，調整困難。
     （4）傳統的生產方式落後，夾具生產的絕對時間短，但不能實現即時供應。

        4、現代柔性組合夾具的發展趨勢

        現如今由於產品多樣化，新品研製過程的複雜化，工件精度要求的高度化，工藝裝備的柔性化，對組合夾具結構的要求更具體展現出來，不但要解決結構靈巧、使用方便、安全可靠等問題，而且要超多種類夾具、多品種元件的方向發展，使各種係列類型元件之間能夠互通、配套、結合、選優。

      4.1數字化技術應用於組合夾具生產過程中

        隨著計算機設計技術，尤其是數字化設計技術的逐步成熟，組合夾具的發展必須與先進的技術接軌，其功能才能得到更大的發揮。由於產品設計的上遊數據均采用三維數據集的形式傳輸，產品的更多數據信息隻有通過數學模型才能讀取，因此傳統的按圖紙、工序件組裝夾具越來越受限製。單純講工藝裝備的數字化設計，已經是成熟的技術，但數字化設計技術與組合夾具的結合，尚未更好地普及。組合夾具設計模塊的開發，為實現組合夾具的設計和模擬組裝提供了基礎。未來的組合夾具，可以理解成完全標準化的工藝裝備，其設計與目前的工裝設計過程一致，將是完全的數字化設計和信息化管理。

      4.2組合夾具係列、結構的變化與更新

       目前我國組合夾具的主打係列還是以槽係夾具為主，這類夾具靈活性高，組裝調整方便，適用於鑄件、模鍛件等不規則基準麵零件夾具的組裝，以及粗加工、半精加工等工序所用的夾具。不足之處在於元件之間的聯結剛性差，夾具穩定性不足，夾具精度易受撞擊等外界因素的影響而變化，夾具很難承受大切削力。在歐美等國家，孔係組合夾具應用較廣泛。該係列的特點是元件之間剛性聯結，組裝出的夾具精度高，剛性好，不易變形，但靈活性不足，調整不方便。我們結合二者優勢，開發出了孔、槽係列結合的元件係統，即開發出部分部分元件，能使傳統孔槽係列元件完全兼容使用，將二者的優勢得以從分發揮，同時又最大限度的彌補了其原有的缺陷。

      4.3孔槽結合類組合夾具的基本原理

      從多年應用中可以得出結論，槽係組合夾具的最大缺陷是剛性和穩定性不足，究其根本是多元件疊加使用時連接剛性不足，就單個元件來講都是經過試驗和實踐驗證的。連接的剛性主要取決與其固有的結構特點和連接方式。而孔係夾具調整不靈活，主要體現在基礎元件上孔位的固定性。一套優質的工裝，定位 、引導等結構裝置要求穩定、可靠，而壓調整機構則需要方便靈活。基於以上原理，我們開發孔槽結合類夾具元件的主要思路是利用槽係夾具的基礎板作為夾具基體，夾具體中定位、支撐等機構采用孔係係列元件，從而既能保證夾具主要結構的剛性、強度和穩定性，而壓緊、調整等機構從槽係基礎板上安裝，其靈活性將大大提高。

      4.4孔槽結合類組合夾具示例

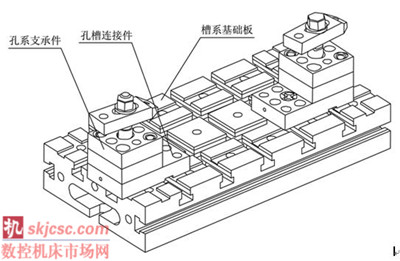

      上圖是孔槽係列元件結合應用的一個簡單示例，該夾具中，基礎板采用的是槽係元件，上麵的支撐件采用孔係元件，把兩種係列元件連接在一起的是我們新開發的孔槽過渡支承件的一類，針對不同的連接方式對應不同的新型過渡件結構，同時，由於孔、槽係元件連接方式的不同，過渡連接件需要特殊的緊固件和專用工具。

        5、結論

        隨著中國裝備製造業的迅猛發展，產品更新換代的日益頻繁，新型柔性組合夾具將會得到更加廣泛的應用，其快速、簡捷、省工、省時、省錢的優勢將會得到更大的發揮。隨著夾具組裝技術的不斷進步，元件係統的逐步更新、升級，組合夾具的使用範圍、實用功能等將會大大提高，其發展空間，市場前景還有很大的潛力可以挖掘。（文自：沈陽機床股份有限公司 ）
