數控多功能單柱移動立式車床立柱的有限元分析
2016-3-22  來源:齊齊哈爾二機床(集團)有限責任公司  作者:王誌超




       一、機床基本情況介紹


       本機床采用單柱移動結構,垂直刀架具有車銑複合功能,側主軸箱具有銑鏜功能,並在工作台上設有輔助夾爪,適應各種不同直徑工件的加工要求,具有較廣的加工範圍。機床由工作台底座、工作台、主傳動箱、C軸分度進給箱、立柱、床身、橫梁、垂直車銑刀架、側主軸箱、操作係統、電氣係統、液壓係統等部件組成(見圖1)。


       床身固定在地基上,立柱固定在滑座上並隨滑座一起在床身上移動,立柱傳動箱安裝在床身端麵上,傳動箱由交流電機驅動,經傳動齒輪和絲杠—螺母實現立柱移位運動。床身導軌為靜壓卸荷導軌,能夠確保立柱移動平穩、省力,立柱移至所需位置後自動夾緊在床身上。


       在立柱頂麵安裝橫梁升降傳動機構,由交流電機驅動,經蝸杆—蝸輪傳動副及絲杠傳動副,實現橫梁升降運動,在立柱上裝有橫梁配重機構,使橫梁運行平穩。


       床身及滑座均采用優質鑄鐵製造,立柱采用優質鋼材焊接結構,並經二次時效處理消除內應力,以保持機床的剛度及精度穩定性。為驗證該機床是否具備高精度、剛度大、抗震性好、可靠性高,能否平穩高效運轉,通過分析該機床設計結構特點,對其立柱設計結構的受力分析是保證該機床穩定運行的關鍵。

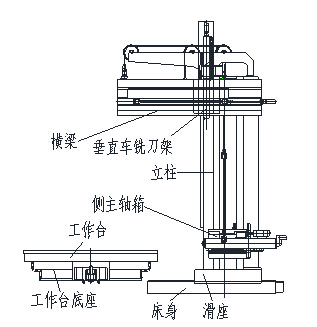

                        圖1:機床結構示意圖


       二、有限元分析內容及結論


       完成數控多功能單柱移動立式車床立柱結構的變形分析,分析立柱部件在考慮自重與刀架、橫梁等重量時,立柱的變形值。


       確定不同工作狀況:橫梁在立柱移動狀態下, 計算橫梁行程為3米、4米、5米、6米,考慮刀架在不同位置時立柱的變形值。橫梁底麵距立柱底麵9200mm,橫梁行程6000mm,刀架左極限位置時滑枕中心距橫梁左端麵880mm,刀架行程4420mm。


       有限元分析的方案為,與立柱輔導軌相鄰的右側筋板統一沿機床坐標係Y向移動180mm,橫筋立筋厚度均保持20mm不變。

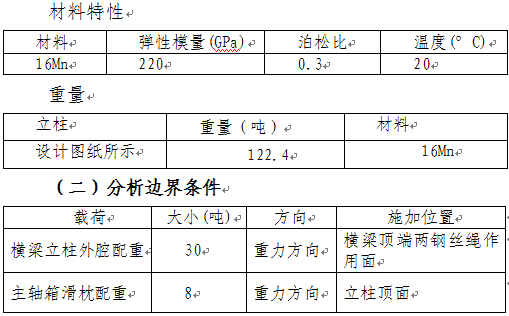

          (一)零部件材料特性





        三 、模型圖、網格劃分和加載圖。

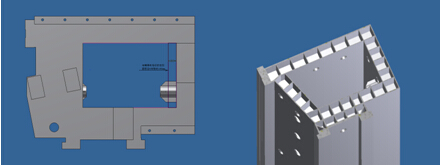

       圖2:立柱有限元分析模型圖

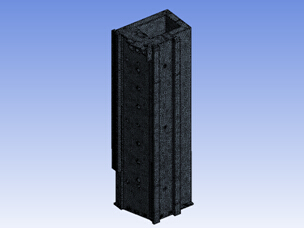

       圖3:立柱有限元分析網絡劃分圖









       針對不同位置的工作狀況對立柱部件進行有限元分析,橫梁和主軸箱采用力等效方式加載,便於模型簡化和計算。等效力如下:

       1. 橫梁、刀架和滑枕重力等效
       2. 前鋼絲繩拉力等效
       3. 後鋼絲繩拉力等效
       4. 前後鋼絲繩拉力的配重
       5. 主軸箱重力等效
       6. 主軸箱平衡力等效
       7. 主軸箱配重力等效

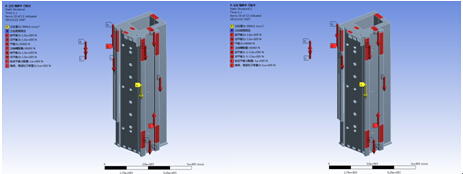

       將立柱與滑座接觸麵做固定約束,立柱頂麵(紅色區域)施加30噸橫梁配重載荷(前後鋼絲繩拉力的配重)和8噸主軸箱滑枕配重載荷(主軸箱配重力等效)。
通過分析計算,下麵為橫梁行程為3米、4米、5米、6米,考慮刀架在不同位置時立柱的前導軌1、前導軌2和後導軌的變形值。

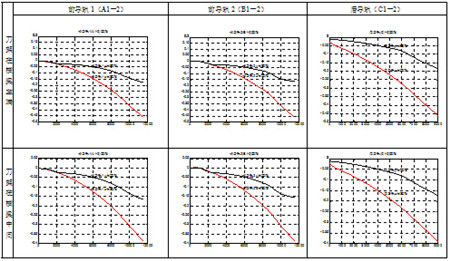

       圖4:橫梁行程6米立柱各導軌變形值


       在進行有限元分析的過程中,我們應注意刀架位於不同位置時,橫梁和刀架的重心位置不同,要注意區別刀架分別位於左、中兩種情況時重心的作用位置,下圖左一為刀架位於左側加載情況,下圖右一為刀架位於中側加載情況。

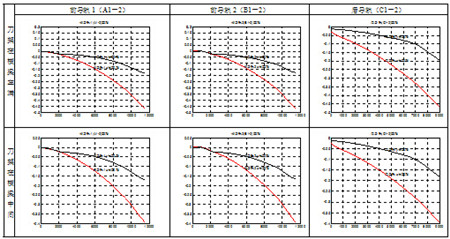

       圖5:橫梁行程5米立柱各導軌變形值

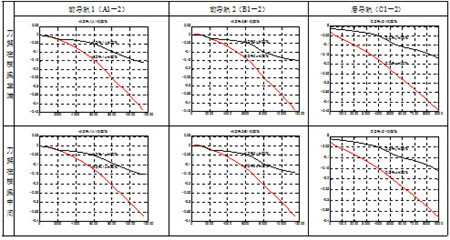

       圖6:橫梁行程4米立柱各導軌變形值





       圖7:橫梁行程3米立柱各導軌變形值


       四、結論


       分析上述曲線圖,橫梁在立柱移動狀態下,行程為3米、4米、5米、6米,考慮刀架在不同位置時立柱的變形值具體為:


       橫梁行程6米,刀架在橫梁左端,最大變形值模型x方向0.473mm,y方向0.195mm;刀架在橫梁中間,最大變形值模型x方向0.396mm,y方向0.183mm。

       橫梁行程5米,刀架在橫梁左端,最大變形值模型x方向0.463mm,y方向0.186mm;刀架在橫梁中間,最大變形值模型x方向0.391mm,y方向0.176mm。

       橫梁行程4米,刀架在橫梁左端,最大變形值模型x方向0.456mm,y方向0.179mm;刀架在橫梁中間,最大變形值模型x方向0.386mm,y方向0.170mm。

       橫梁行程3米,刀架在橫梁左端,最大變形值模型x方向0.446mm,y方向0.170mm;刀架在橫梁中間,最大變形值模型x方向0.380mm,y方向0.162mm。


       合對比分析上述數據,與類似機床的標準變形量相比,該立柱設計結構穩定,剛度大、抗震性好,能滿足機床使用要求。
